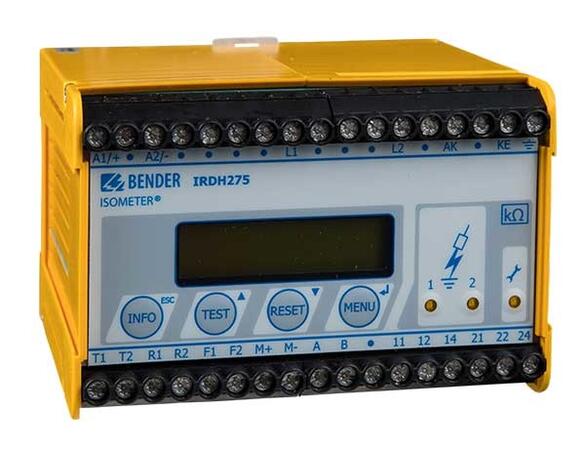

IRDH275-49335 - Sledovač izolácie pre aplikácie s vysokou zvod. kapacitou
Strážič izolačného stavu pre solárne aplikácie a aplikácie s vysokou hodnotou zvodovej kapacity
Dopyt na produktPorovnať
Nahradené produktmi
Monitoruje izolačný odpor v AC, DC a AC+DC IT sieťach s hodnotou napätia AC,3(N)AC 0...793 V a DC 0...1 100 V a hodnotou zvodovej kapacity do 2 000 μF.
Varianty k produktu IRDH275-49335 - Sledovač izolácie pre aplikácie s vysokou zvod. kapacitou (2)
Us AC 88...264V / DC 77...286V
R 1k...10MOhm / 1k...10MOhm
CEmax: 999mikroF
GLfakt: 20
Us AC 88...264V / DC 77...286V
R 1k...10MOhm / 1k...10MOhm
CEmax: 999mikroF
Sběrnice BMS, výstup 0/4...20mA, režim STANDBY, historie událostí
Verze "B"
Voliteľné príslušenstvo k IRDH275-49335 - Sledovač izolácie pre aplikácie s vysokou zvod. kapacitou
Popis produktu
- Napäťový rozsah AC, AC+DC 0...793 V, DC 0...650 V
- Frekvenčný rozsah DC, 0,2...400 Hz
- Pomocou väzbových členov možno prístroj aplikovať i na systémy s vyšším napätím (viz. príslušenstvo)
- Upravený merací princíp AMPSTEP automaticky prispôsobuje meracie napätie podmienkam systému až do zvodovej kapacity 999 µF
- Dve nastaviteľné hodnoty reakcie v rozsahu 1 kΩ ... 10 MΩ (ALARM 1 a ALALRM 2)
- Dvojriadkový podsvětlený LC displej 2×16 znakov
- Autotest, interné a externé tlačítko
- Indikácia chybného pripojenia L+ a L-, PE a vlastnej internej chyby prístroja
- Dve prepínacie relé nastaviteľné na N/O alebo N/C
- Výstup 0...400 μA alebo verzia "B" s výstupom 0/4...20 mA k externému kΩ metru
Rozšírené informácie
ISOMETER® IRDH275 monitoruje izolačný odpor vo výkonových striedavých, jednosmerných popr. kombinovaných sieťach. Prístroj je špeciálne určený pre aplikácie s vysokou hodnotou zvodovej kapacity a siete obsahujúce striedače, frekvenčné meniče popr. jednosmerné obvody. Tieto vlastnosti majú predovšetkým solárne IT siete a fotovoltaické aplikácie. Kvôli svojej veľkej rozlohe dosahujú vysoké hodnoty zvodovej kapacity a dochádza v nich k častému kolísaniu napätia. V tejto verzii prístroja je použitý špeciálne upravený merací princíp AMPSTEP pre meranie v týchto aplikáciách a za týchto podmienok. S použitím väzobných členov je možné monitorovať aj niekoľko navzájom pospojovaných IT sietí a vzhľadom k oddelenému napájaciemu napätiu môže monitorovať aj siete, ktoré nie sú pod napätím. Vďaka dvom nezávislým nastaviteľným hodnotám reakcie je možné indikovať prekročenie izolačného odporru siete v dvoch úrovniach (predalarm a alarm).
Voliteľné prevedenie "B"
- Galvanicky oddelené rozhranie RS 485 s protokolom BMS
- Výstup iba 0/4...20 mA
- Režim STANDBY umožňujúci vzájomné pripojenie/odpojenie strážičov rady IRDH v prepojených IT sieťach taktiež pomocou zbernice
- História udalostí (pamäť na 99 hlásení spoločne s dňom a hodinou)
Aplikácie
- AC, DC, AC+DC rozvodné siete
- Solárne aplikácie so striedačmi a frekvenčnými meničmi
- Solárne aplikácie s vysokou hodnotou hodnotou zvodovej kapacity až do 999 μF
- Solárne aplikácie s vysokými ale pomalými výkyvmi napätia
- Pospojované IT siete s automaticky riadeným prepínáním
Funkcia
Prístroj trvalo meria a vyhodnocuje izolačný odpor monitorovanej IT siete. Meraná hodnota je zobrazovaná na LC displeji alebo na pripojenom externom kΩ metri. Sieť je možné kontinuálne monitorovať aj v prípade akýchkoľvek zmien, napr. hodnoty parametrov prístroja a rozptylovej kapacity IT siete. Ak izolačný odpor medzi vodičmi siete a zeme klesne pod nastavenú hodnotu reakcie, zopne relé ALARM 1 resp. ALARM 2 a rozsvieti sa LED ALARM 1 alebo LED ALARM 2. V prípade prerušenia spojenia monitorovanej siete a zeme sa rozsvieti ALARM. LED ALARM zostáva svietiť aj po odstránení poruchy a jej zhasnutie (vynulovanie pamäte) je možné len po stlačení tlačítka RESET (možnosť deaktivácie pamäte poruchy v menu). Stlačením tlačítka TEST simulujeme funkciu poruchy a testujeme funkčnosť prístroja. V prípade pospojovania niekoľko IT sietí s IRDH275B môžeme pomocou funkcie STANDBY dočasne odpojiť vybrané prístroje a ponechať vo funkcii iba jeden prístroj.
Normy
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN 61557-8
- IEC 61557-8
- ASTM F 1669M-96
- ASTM F 1207M-96
Rozmery púzdra XM112
Technické parametre
Parametry
| Aplikácie | obnovitelné zdroje průmysl |
|---|---|
| Rozsah pracovných teplôt | 55 °C 56 °C 60 °C 64 °C |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |||||
| Menovité izolačné napätie | AC 800 V | ||||
|---|---|---|---|---|---|
| Menovité pulzné skušobné napätie | 8 kV | ||||
| Parametre napájania | |||||
| Napájacie napätie Us | viď. údaje pre objednávku | ||||
|---|---|---|---|---|---|
| Menovitý kmitočet nap. napätia fs | 20...460 Hz | ||||
| Vlastná spotreba max. | ≤ 14 VA | ||||
| Parametre monitorovanej IT siete | |||||
| Menovité napätie siete Un | AC, 3(N)AC 0...793 V, DC 0...650 V | ||||
|---|---|---|---|---|---|
| Menovitý kmitočet fn | DC, 0,2...460 Hz | ||||
| Hodnoty reakcie | |||||
| Menovitá hodnota reakcie Ran1 (ALARM 1) | 1 kΩ...10 MΩ | ||||
|---|---|---|---|---|---|
| Menovitá hodnota reakcie Ran2 (ALARM 2) | 1 kΩ...10 MΩ | ||||
| Prednastavenie | Ran1 (ALARM 1) = 40 kΩ Ran2 (ALARM 2) = 10 kΩ |
||||
| Presnosť | +2 kΩ (1...10 kΩ) 0...20 % (10 kΩ...10 MΩ) |
||||
| Hysterézia | +2 kΩ (1...10 kΩ) 25 % (10 kΩ...10 MΩ) |
||||
| Merací obvod | |||||
| Rozsah merania | 1 kΩ...10 MΩ | ||||
|---|---|---|---|---|---|
| Merací princíp | AMPSTEP | ||||
| Meracie napätie Um | ±50 V | ||||
| Merací prúd Im (pri RF=0 Ω) | ≤ 278 µA | ||||
| Vnútorný DC odpor Ri | ≥ 180 kΩ | ||||
| Vnútorná impedancia Zi pri 50 Hz | ≥ 180 kΩ | ||||
| Prípustné externé jednosmerné napätie Ufg | ≤ 1200 V DC | ||||
| Zvodová kapacita siete Ce | 999 µF | ||||
| Zobrazenie, pamäť | |||||
| Zobrazenie | podsvietený LC displej, 2x16 znakov, 4 mm | ||||
|---|---|---|---|---|---|
| Rozsah zobrazenia | 1 kΩ...10 MΩ | ||||
| Presnosť | ±1 kΩ (1...10 kΩ) ±10 % (10 kΩ...10 MΩ) |
||||
| Heslo | Off / 0...999 (od výrobcu nastavené Off) | ||||
| Pamäť poruchy, ALARM relé | On / Off (od výrobcu nastavené Off) | ||||
| Vstupy/výstupy | |||||
| Tlačítko TEST/RESET | interné/externé | ||||
|---|---|---|---|---|---|
| Výstupný prúd šandardné prevedenie (max. záťaž) | 0...400 µA (12,5 kΩ) | ||||
| Výstupný prúd verzia "B" (max. záťaž) | 0/4...20 mA (500 Ω) | ||||
| Komunikačné rozhranie | |||||
| Rozhranie/protokol (štandardné prevedenie) | RS485/ASCII | ||||
|---|---|---|---|---|---|
| Rozhranie/protokol (verzia B) | RS485/BMS | ||||
| Max. dĺžka káblu | 1200 m | ||||
| Odporúčaný kabel | J(Y)STY 2×0,6 | ||||
| Zakončovací odpor | 120 Ω (0,5 W) | ||||
| Spínacie obvody | |||||
| Spínacie prvky | 2 × relé s 1 prepínacím kontaktom | ||||
|---|---|---|---|---|---|
| Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) | ||||
| Minimálna záťaž kontaktu | > 2 mA pri 24 V DC (50 mW) | ||||
| Všeobecné dáta | |||||
| Typ pripojenia vodičov | skrutkové pripojenie | ||||
|---|---|---|---|---|---|
| Pracovná teplota okolia | -10...+55 °C | ||||
| Skladovacia teplota | -40...+70 °C | ||||
| Pracovný režim | trvalá prevádzka | ||||
| Montáž | v akejkoľvek pozícii | ||||
| Stupeň krytia, vnútorné súčasti (DIN EN 60529) |
IP 30 | ||||
| Stupeň krytia, svorky (DIN EN 60529) |
IP 20 | ||||
| Materiál púzdra | polykarbonát | ||||
| Samozhášateľnosť | UL94V-0 | ||||
| Rýchla montáž na DIN lištu | podľa IEC 60715 | ||||
| Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou | ||||
| Hmotnosť | 510 g | ||||
| Púzdro | XM112 | ||||
