Sledovače izolačného stavu pre DC nabíjacie stanice isoCHA425HV

Datum: 10.03.2021

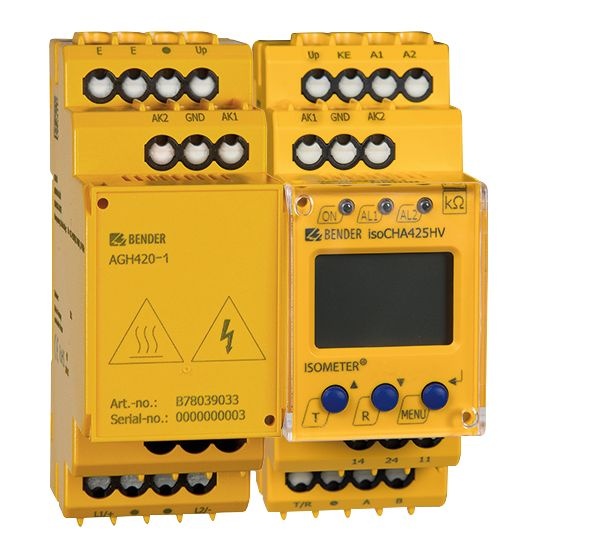

Spoločnosť BENDER predstavuje nové univerzálne sledovače izolačného stavu pre DC nabíjacie stanice isoCHA425HV. Jeden prístroj je možné použiť ako pre nabijacie stanice podľa štandardu CCS, tak CHAdeMO. Vďaka väzobnému členu AGH420-1 možno monitorovať IT siete až do napätia 1.000 V.

Použitie prístroja

  • Monitorovanie hodnoty izolačného odporu RF DC nabíjacích staníc podľa štandardov CHAdeMO alebo CCS (Combined Charging System) v napäťovom rozsahu do 1000 V

Štandard CHAdeMO (režim CHd):

  • Detekcia jednopólovej poruchy izolácie v rozsahu napätia 50…1000 V DC, v prípade poruchy izolácie RFU do 100 kΩ je garantovaná doba reakcie do 1 s, pre hodnotu RFU do 2 MΩ potom do 10 s
  • Detekcia symetrickej poruchy izolácie s dobou reakcie do 10 s (pre IT siete s hodnotou symetrickej poruchy RFS do 160 kΩ)
  • Maximálna hodnota rozptylovej kapacity siete robí 1,6 μF na vodič

Štandard CCS (režim dc):

  • Detekcia poruchy izolácie do 2 MΩ s dobou reakcie do 10 s
  • Maximálna hodnota rozptylovej kapacity siete do 5 μF

Ďalšie kľúčové fonkcionality a vlastnosti:

  • Meranie rozptylovej kapacity siete Ce
  • Meranie menovitého sieťového napätia (RMS) siete s detekciou prepätia a podpätia
  • Meranie reziduálneho napätia UL1e (medzi svorkou L1/+ a zemou) a UL2e (medzi svorkou L2/- a zemou)
  • Meranie DC reziduálneho napätia
  • Nastaviteľné oneskorenie po spustení, oneskorenie reakcie a oneskorenie uvoľnenia
  • Dve samostatne nastaviteľné hodnoty reakcie v rozsahu 5…600 kΩ (Alarm 1, Alarm 2)
  • Signalizácia alarmov pomocou LED (AL1, AL2), displeja a alarmových relé (K1, K2)
  • Automatický test zariadenia s monitorovaním pripojenia k sledovanej sieti
  • Nastaviteľný režim relé N/C alebo N/O
  • Zobrazenie meraných hodnôt na multifunkčnom LC displeji
  • Možnosť aktivovať pamäť poruchy
  • Galvanicky oddelené rozhranie RS485 s podporou protokolov BMS, Modbus RTU a IsoData
  • Ochrana heslom proti neoprávneným zmenám v nastavení
  • Možnosť vypnutia generátora meracích pulzov (režim “stop”) výstupom

Viac informácií nájdete v katalógovom liste:

Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
