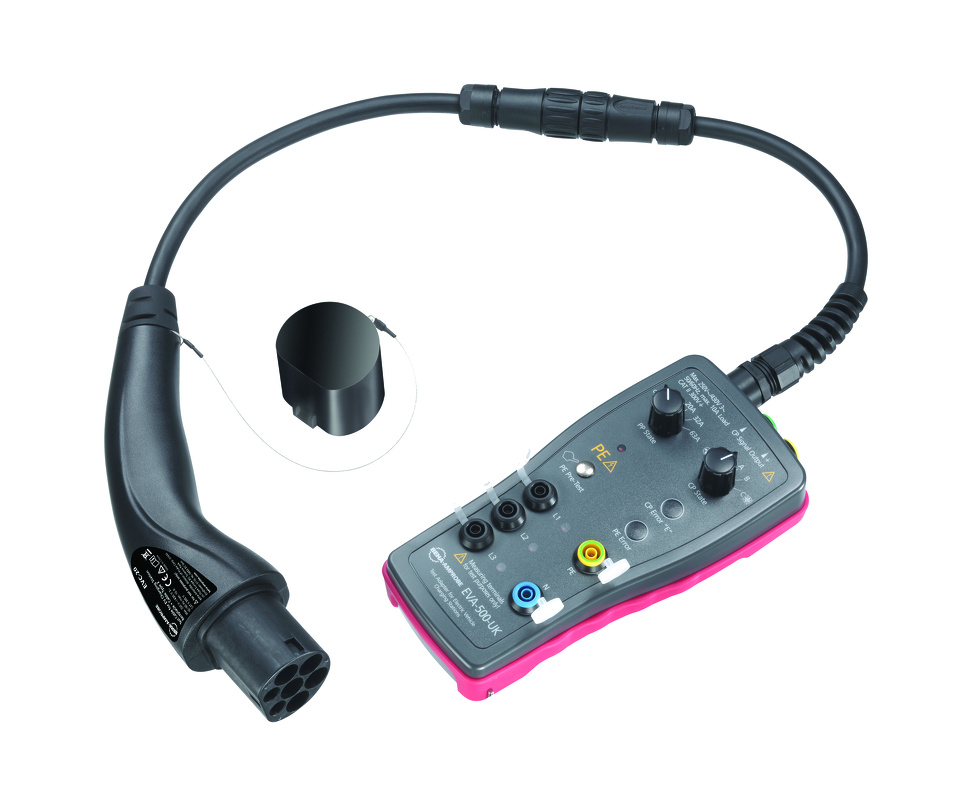

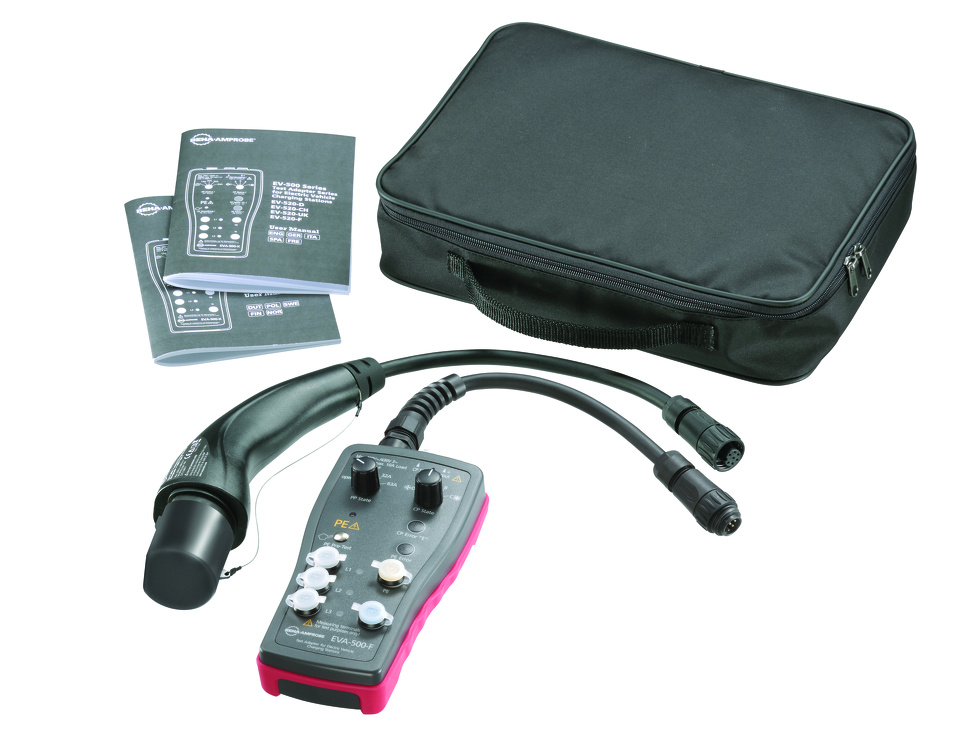

Amprobe EV-520 - Adaptérna testovanie dobíjacích staníc

Testovacie adaptéry na pripojenie a testovanie dobíjacích staníc elektrických vozidiel

Slúžia na pripojenie meracích  prístrojov k vyýstupom dobíjacej stanice a umožňujú vykonávanie bezpečnostných a funčných skúšok súčasne so simuláciou prepojeného vozidla.

Rada EV-500 je navrhnutá pre pripojenie a testovanie AC nabíjacích staníc typu Mode 3. Súprava umožňuje bezpečné a spoľahlivé pripojenie meracích prístrojov ako sú jednoúčelové testery, multifunkčné testery inštalácií alebo osciloskopy. S týmito adaptérmi je možné testovať dobíjacie stanice v súlade s IEC/EN 61851-1 a IEC/HD 60364-7-722.

• Vhodné pre dobíjacie stanice typu 3 (mode 3)
• Pripojovacie EV konektory pre typ 2 a 1
• PE Pre-Test: táto bezpečnostná funkcia automaticky otestuje PE vodič na neprítomnosť nebezpečného napätia voči zemi

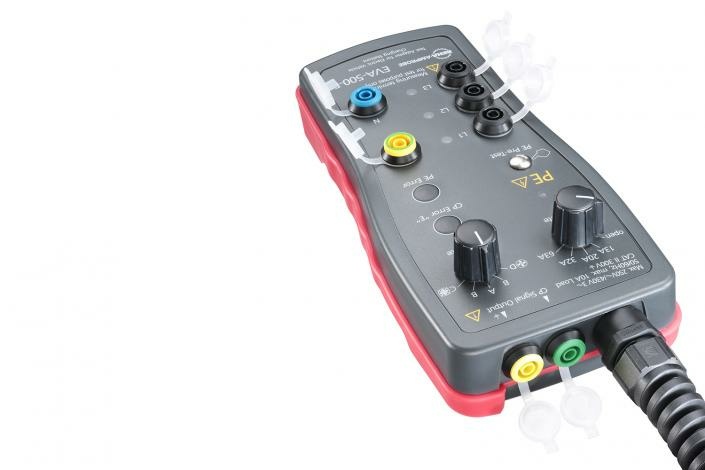

• Proximity Pilot (PP) - prepínač “Simulácia kábla”: pomocou prepínača je možné simulovať pripojený kábel s rôznym menovitým prúdom
• Control Pilot (CP) - prepínač “Simulácia vozidla”: pomocou prepínača je možné simulovať rôzne stavy nabíjacieho obvodu
• Nezávislá indikácia fází pomocou 3 LED pre jednoduchú kontrolu prítomnosti nebezpečného napätia fází
• Meracie výstupy L1, L2, L3, N a PE slúžia na bezpečné a spoľahlivé pripojenie meracích prístrojov (napríklad združených revíznych prístrojov)

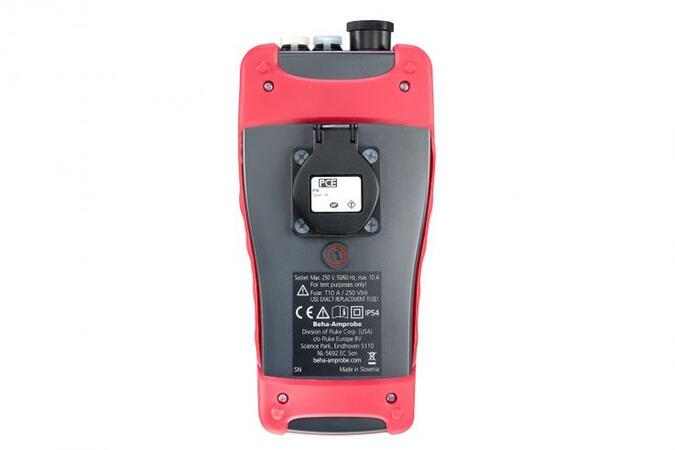

• Testovacia zásuvka pre pripojenie záťaže umožňuje pripojiť externú záťaž  na otestovanie merača spotreby v dobíjacej stanic
• Simulácia chyby CP error “E”
• Simulácia chyby PE (Chyba zeme)
• Zdierky CP pre pripojenie osciloskopu na preverenie komunikácie medzi vozidlom (=simulovaným adaptérom) a dobíjacou stanicou. Umožní merať striedku PWM, napäťové úrovne, ...
• IP 54 - krytie pre prácu aj v náročnom prostredí
