Presná akustická kamera Fluke ii910

Datum: 21.10.2020

Spoločnost Fluke predstavuje inovovaný model akustickej kamery - presnú akustickú kameru Fluke ii910. Kamera je určená na detekciu čiastočných a koronových výbojov a ponúka rozšírený frekvenčný rozsah od 2 kHz do 100 kHz, detekčný rozsah až 120 metrov, vyššiu citlivosť a režimy PDQ a LeakQ na získanie podrobností o konkrétnom úniku alebo čiastočnom výboji.

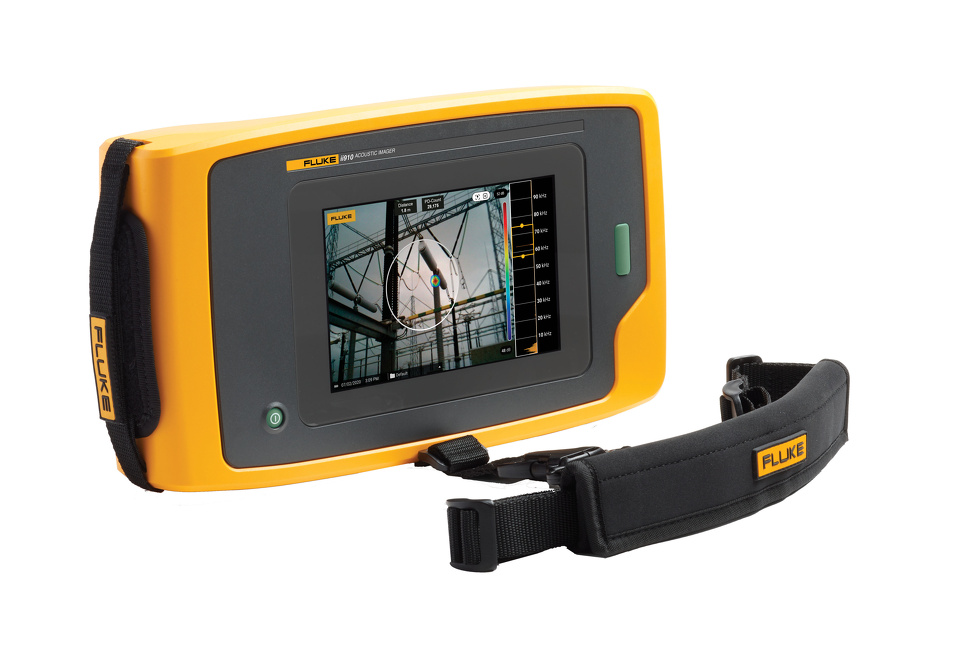

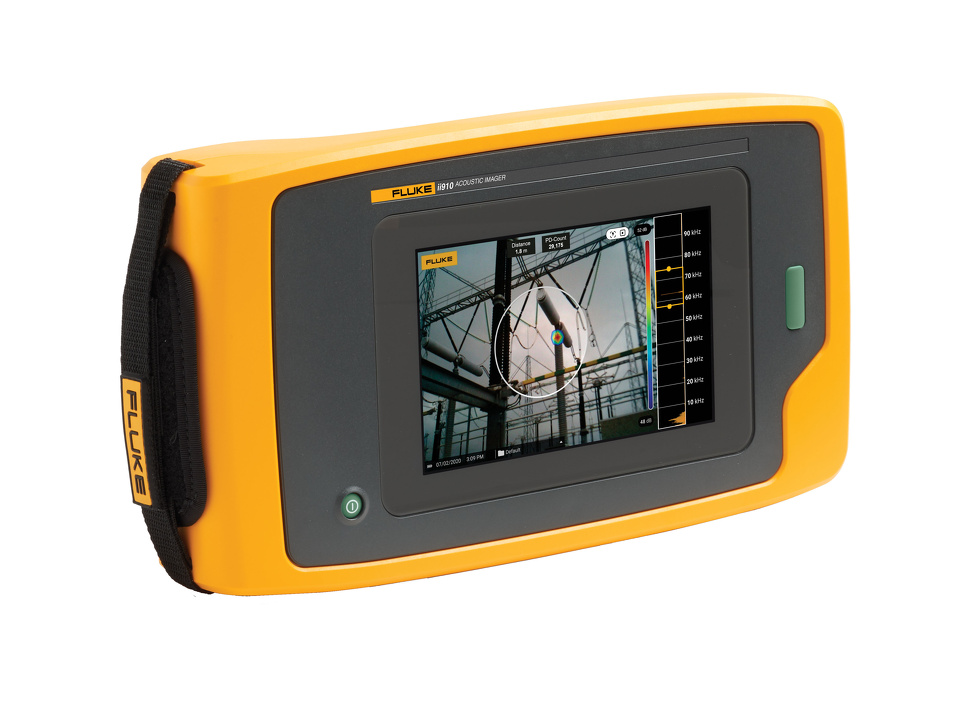

Presná akustická kamera Fluke ii910

Akustické kamery radu ii900 umožňujú technikom pri inšpekcii vidieť zvuk a odhaliť úniky. SoundSight™ je technológia vyvinutá spoločnosťou Fluke na zviditeľnenie zvukových vĺn. Integrované akustické pole drobných citlivých mikrofónov generuje spektrum hladín decibelov podľa jednotlivých frekvencií. Na základe tohoto výstupu vypočíta príslušný algoritmus obraz zvuku známy ako SoundMap™, ktorý sa superponuje na vizuálny obraz. SoundMap – zvuková mapa sa automaticky prispôsobí úrovni vybranej frekvencie a tým sa vyfiltruje šum pozadia čo neuveriteľne uľahčuje detekciu únikov stlačeného plynu, a to aj v hlučných prostrediach. Počas niekoľkých hodín dokáže tím vykonať kontrolu celého závodu - a to všetko počas plnej prevádzky.

Model Fluke ii910 bol vyvinutý pre účely detekcie čiastočný a korónových výbojov a taktiež únikov plynu a podtlaku.

Fluke ii910 ponúka vylepšené parametre:

  • Frekvenčný rozsah od 2 kHz do 100 kHz
  • Detekčný rozsah 5 až 120 metrov
  • Vyššiu citlivosť na detekciu únokov, ktoré sú menšie alebo vzdialenenjšie

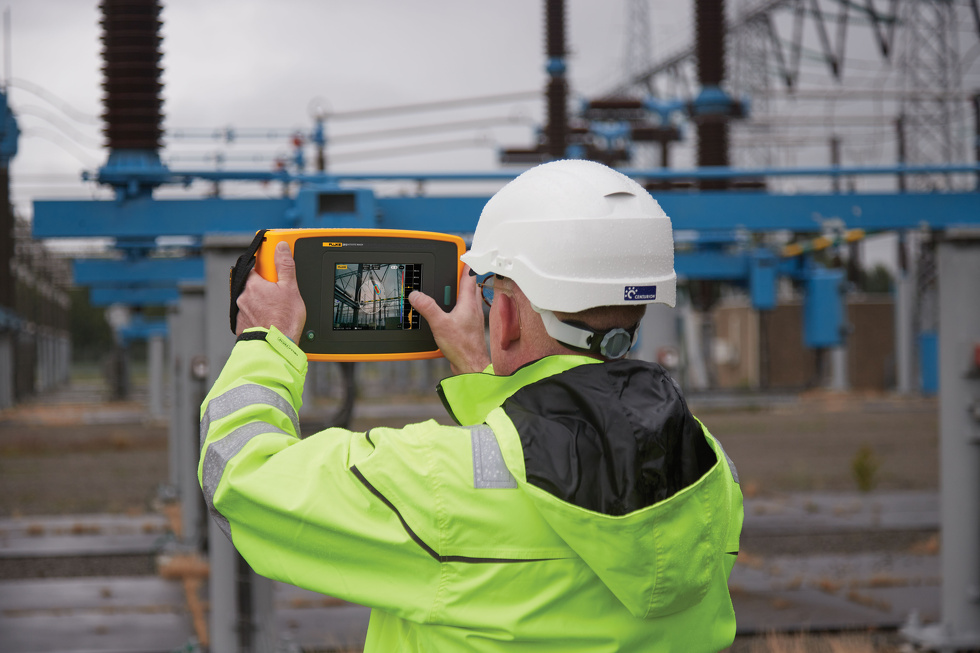

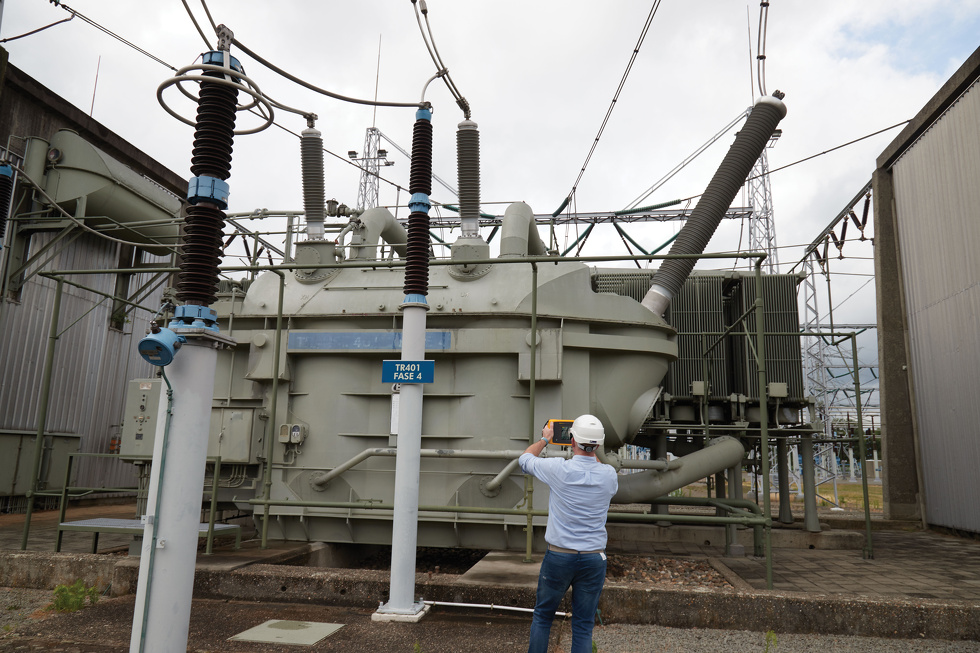

  • Možnosť vyhľadávania čiastočných výbojov pri údržbe vysokonapäťových zariadení
  • Režim PDQ alebo LeakQ na získanie podrobností o konkrétnom úniku alebo čiastočnom výboji

Hlavné parametre

  • Technológia SoundMap™ umožňuje prelínanie s viditeľnou snímkou v reálnom čase
  • Nastaviteľné užívateľské palety - stupne šedé, tavené železo, modročervená
  • Intuitívne užívateľské rozhranie

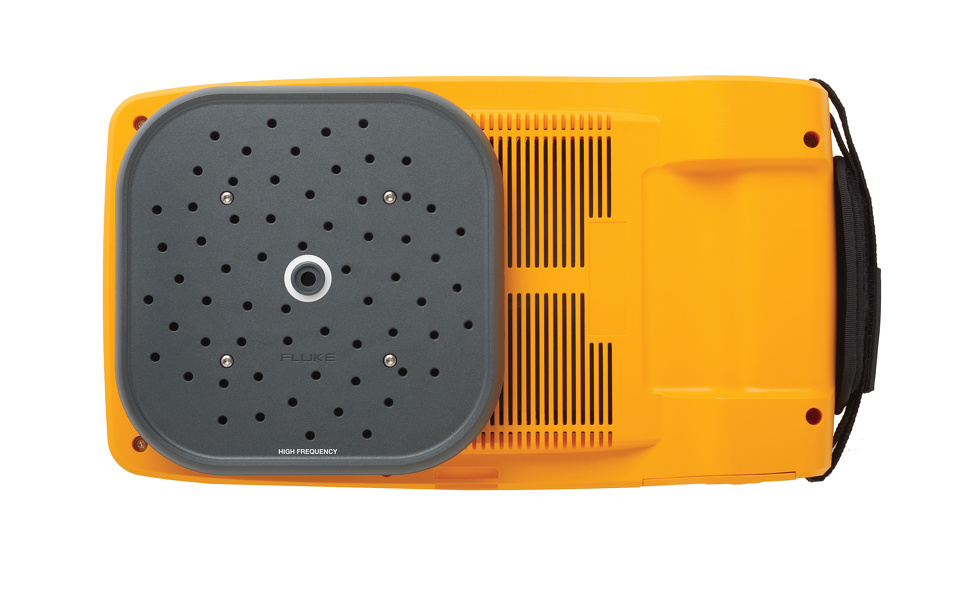

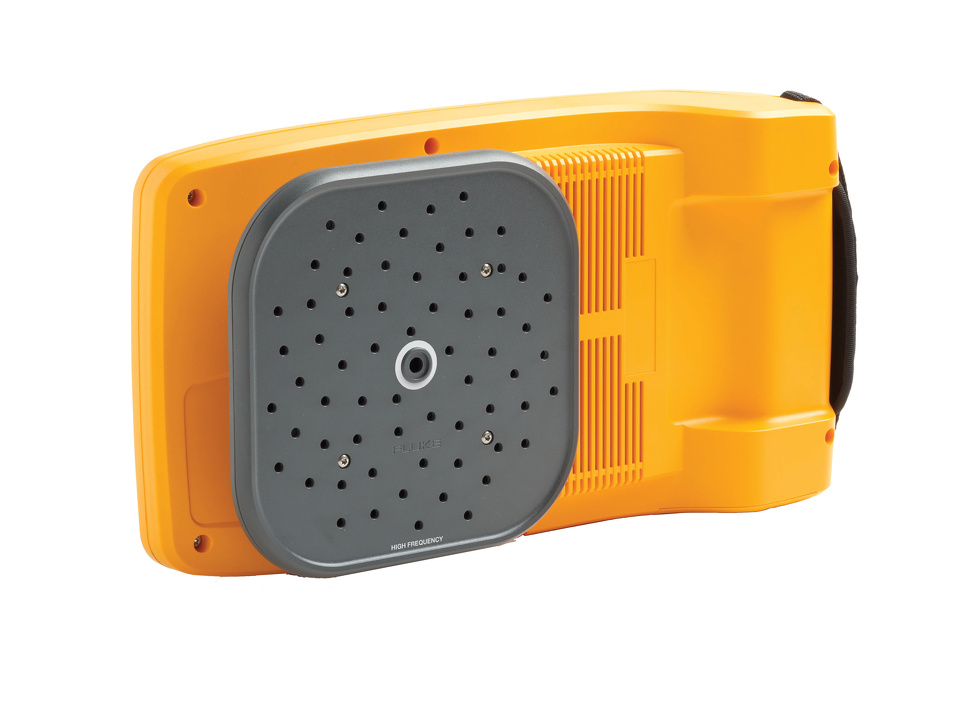

  • Detektor so 64 smerovými mikrofónmi
  • Frekvenčný rozsah 2 kHz až 100 kHz
  • Rozsahy:
    Lp 12,1 dB(A) až 114,6 dB(A) ±1 dB(A) pri 2 kHz
    Lp 4,4 dB(A) až 101,2 dB(A) ±2 dB(A) pri 19 kHz
    Lp 12,8 dB(A) až 119,2 dB(A) ±1 dB(A) pri 35 kHz
    Lp 19,8 dB(A) až 116,1 dB(A) ±3 dB(A) pri 52 kHz
    Lp 41,4 dB(A) až 129,0 dB(A) ±1 dB(A) pri 80 kHz
    Lp 54,4 dB(A) až 135,5 dB(A) ±1 dB(A) pri 100 kHz
  • Minimálna pracovná vzdialenosť 5 m
  • Maximálna pracovná vzdialenosť 120 m
  • Nominálna snímková frekvencia 25 FPS (FPS - počet snímkok za sekundu - určuje, koľkokrát sa každú sekundu obnovuje snímka na obrazovke)
  • Zorné pole 63° ± 5°
  • Objektív s pevným ohniskom

Komunikácia a ukladanie dát

  • Prenos dát cez rozhranie USB-C
  • Interná pamäť na 999 snímkok (vo formáte .jpg alebo .png) alebo 20 videí (vo formáte mp4) s dĺžkou 30 s

Obecné špecifikácie

  • Napájanie z Li-Ion akumulátorov (BP291) vymeniteľných v teréne s kapacitou na 6 h prevádzky
  • Dobíjanie batérií v externej nabíjačke na dve batérie baterie (dobitie za 3 h)

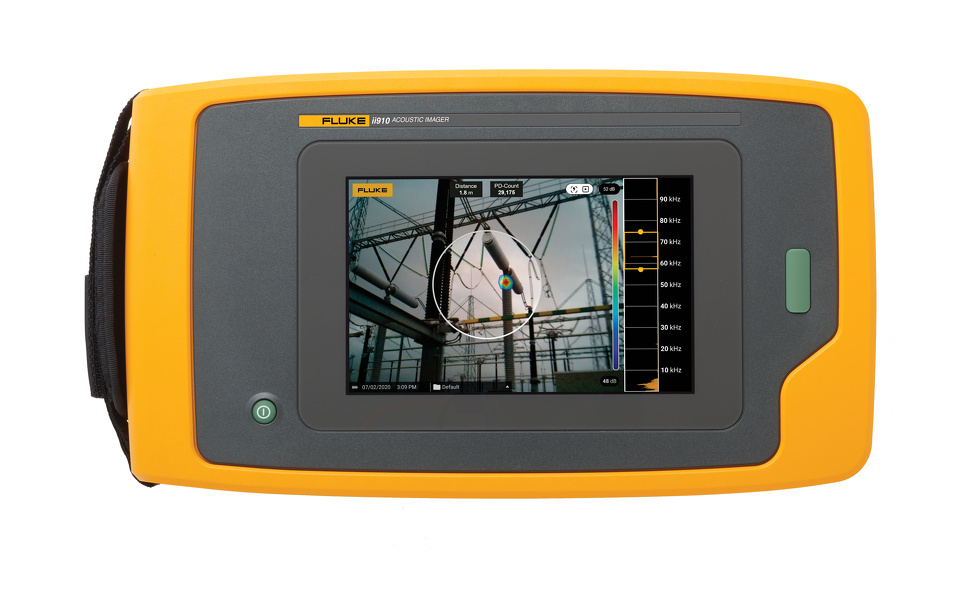

  • 7" kapacitný LCD displej s podsvietením s rozlíšením 1280 x 800 pixelov
  • Krytie IP 40
  • Hmotnosť 1,7 kg
  • Rozmery 186 x 322 x 68 mm
  • Prevádzková teplota −10 °C až 40 °C
  • Záruka na hlavný prístroj 24 mesiacov
Ing. Lenka Němcová
Ing. Lenka Němcová
Technicko-obchodná specialistka
