Novinka v ponuke - tabletový osciloskop Micsig STO1004

Datum: 21.07.2022

Inteligentné osciloskopy radu Micsig Smart Tablet Oscilloscope - STO1000 využívajú inovatívny spôsob ovládania, ktorý kombinuje plne dotykové ovládanie s ovládaním tlačítkami a gombíkmi. Disponujú veľkou hĺbkou pamäti, Wi-fi rozhraním, dekódovaním sériových zberníc a ďalšími funkciami. Integrovaný akumulátor ponúka meranie kdekoľvek je to potrebné.

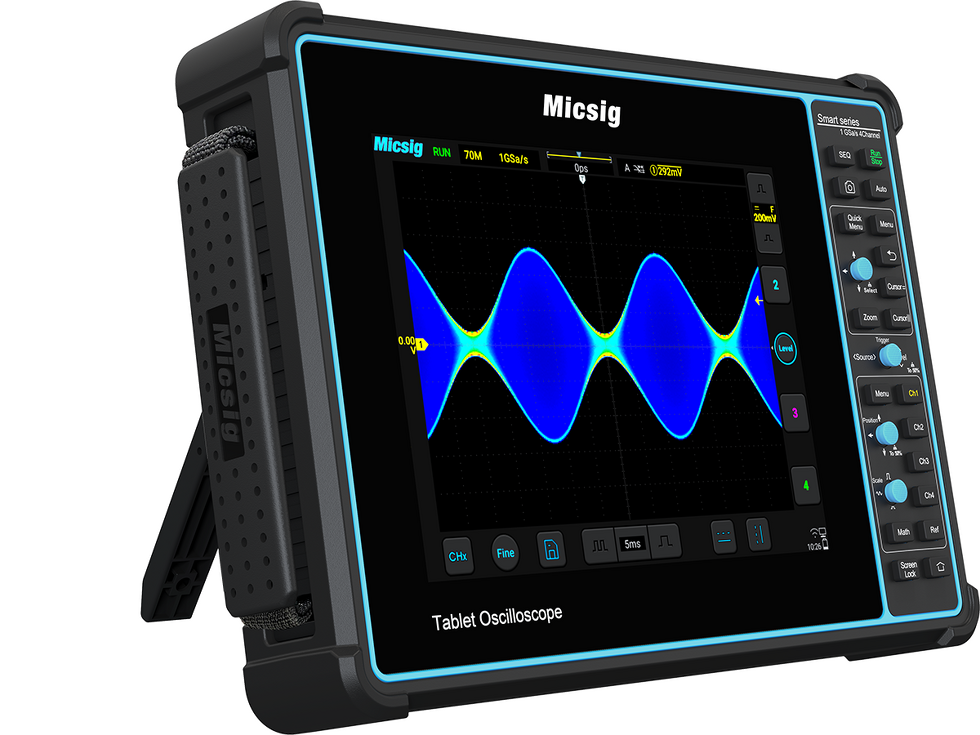

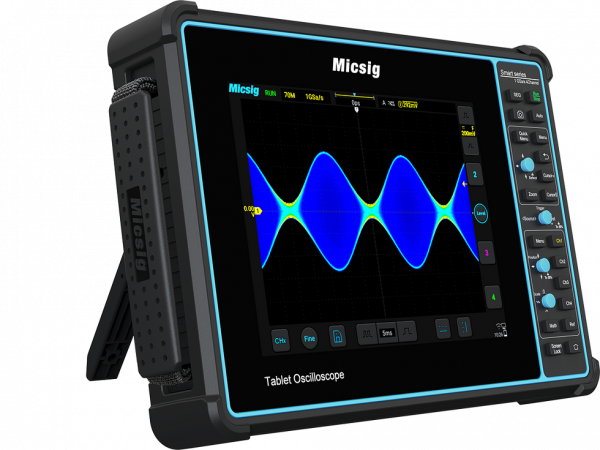

Kombinovaný tabletový osciloskop s hybridním ovládáním Micsig STO 1004

Inteligentné osciloskopy radu Micsig Smart Tablet Oscilloscope - STO1000 využívajú inovatívny spôsob ovláania, ktorý kombinuje plne dotykové ovládanie s ovládaním tlačítkami a gombíkmi. Disponujú veľkou hlbokou pamäťou, Wi-fi rozhraním, dekódovaním sériových zberníc a ďalšími funkciami. Integrovaný akumulátor ponúka meranie kdekoľvek je to potreba.
Rad osciloskopov Micsig Smart Tablet Oscilloscope - STO1000 využíva najnovšiu technológiu dotykových 8" priemyslových obrazoviek a nový vylepšený systém hardwaru a softwaru.

STO1000 je vybavený vysoko citlivým digitálnym spúšťacím systémom, podporuje spúšťanie a dekódovanie sériovou zbernicou a má bohatú ponuku meracích a matematických funkcií. Obsahuje funkcie digitálneho filtru, 256-úrovňového stupňovania intenzity a funkciu zobrazenia intenzity pomocou farieb.Integrováné je rozhranie Wi-Fi, USB 3.0/2.0 Host, USB-Type-C, HDMI a Externé spúšťanie. V kombinácii s patentovanou technológiou unikátneho dotykového algoritmu spoločnosti Micsig, STO1000 ponúka užívateľom bezkonkurenčné prevádzkové skúsenosti.

Hlavné parametre

  • Digitálny štvorkanálový osciloskop so šírkou pásma 100 MHz
  • Vzorkovanie v reálnom čase až 1 GS/s
  • Nábežná hrana ≤ 3,5 ns
  • Možnosť aktivácie high pass a low pass filtra, 20 MHz obmedzenie pásma
  • Hĺubka pamäte 70 Mpts (jeden kanál),
  • Maximálne zachytenie 130 000 wfm/s (verzia E)
  • Dekódovánie zberníc UART, CAN, LIN, SPI, I2C, 1553B (volitelne), 429 (volitelne)
  • 256 úrovní intenzity pri zobrazení dosvitu (výskyt je jasnejší pre častejšie udalosti) a funkcia zobrazenia teplotou farby (častý výskyt je prezentovaný červenou farbou a menej častý modrou farbou)
  • Frekvenčná spektrálna analýza FFT
  • Matematické funkcie s automatickým meraním až 31 parametrov (súčasné zobrazenie až 10 parametrov)
  • Možnosť uloženia a zobrazenia referenčných signálov
  • Kurzory a funkcie ZOOM
  • Režim YT a XY
  • Záznam videa

Komunikácia a ukladanie dát

  • Vstavaná 32 GB pamäť pre ukladanie dát s možnosťou rozšírenia externej USB pamäti
  • Rozhranie USB 3.0/2.0 a Typ-C
  • USB HOST pre pripojenie externej pamäti USB
  • USB DEVICE pre pripojenia prístroja k PC
  • LAN, Wifi
  • HDMI rozhranie pre projekciu na väčších obrazovkách a projektoroch (vohodné na prezentačné a výukové aplikácie)
  • Diaľkové ovládanie pomoco iOS alebo Android aplikácie

Ďalšie funkcie a parametre

  • Farebný dotykový 8‘‘ displej  s rozlíšením 800 x 600 bodov, mriežka 14 x 10 dielikov
  • Nové UPI (Universal Probe Interface) rozhranoe pre jednoduché automatické nastavenie sónd a ich napájanie. Stále ale zachovaná možnosť pripojenia bežných BNC sónd
  • Vysoko kvalitné tlačítka a gombíky pre jednoduché ovládanie Nové integrované joystiky pre ešte jednoduchšie ovládanie
  • Rýchla aktualizácia displeja umožňuje sledovať aj veľmi rýchlo sa meniace deje
  • Podpora viacbodového dotyku pre jednoduché ovládanie Multi-Touch
  • Podpora softwárovej klávesnice pre zrýchlené zadávanie textu
  • OS Android s možnosťou inštalácie ďalších aplikácií tretích strán
  • Automatické online aktualizácie pri pripojení na internet
  • Zámka tlačítka On/Off pr zamädzenie nechceného zapnutia alebo vypnutia (napri. pri transporte)
  • Možnosť ovládania pomocou pripojenej USB myši
  • Napájanie z Li-Ion akumulátora 7,4 V / 7500 mAh alebo externého adaptéra
  • Rozmery 265 x 192 x 50 mm
  • Hmotnosť 1,9 kg
  • Bezpečnostná kategória CAT I / 300 V
  • Záruka 3 roky (na hlavný prístroj)

Napäťová diferenciálna sonda Micsig DP750-100

  • Vysoká presnosť, nízky šum, atraktívny vzhľad
  • Meracie vodiče & sonda so vstavanou funkciou tienenia
  • Nastavenie nuly & kalibrácie jedným tlačítkom, alarm prepätia
  • Integrované do kompaktnej krabičky
  • Podpora napájania pomocou USB, vhodné pre osciloskopy akejkoľvek značky
  • Pri použití s osciloskopmi Micsig s UPI rozhraním je priamo napájaná z osciloskopu
  • Automatické nastavenia sondy pri použití s osciloskopmi Micsig s UPI rozhraním

Technické špecifikácie

  • Deliaci pomer: 50:1, 500:1
  • Napätie: 75 V, 50 V
  • Šírka pásma: 0 ... 100 MHz
  • Výstup: ≤ 1,5V
  • Dĺžka: 15 + 100 cm
  • Vstupná impedancia: 8 MΩ, 4 MΩ
  • Vstupná kapacita: 1,25 pF, 2,5 pF
  • Nástupná hrana: 3,5 nS
  • Napájanie: 5 V DC s USB-C
  • Bezpečnosť: CAT II / 600 V
