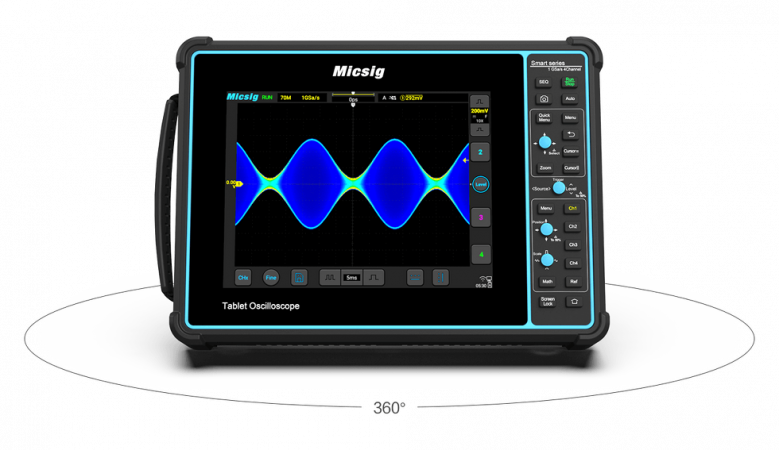

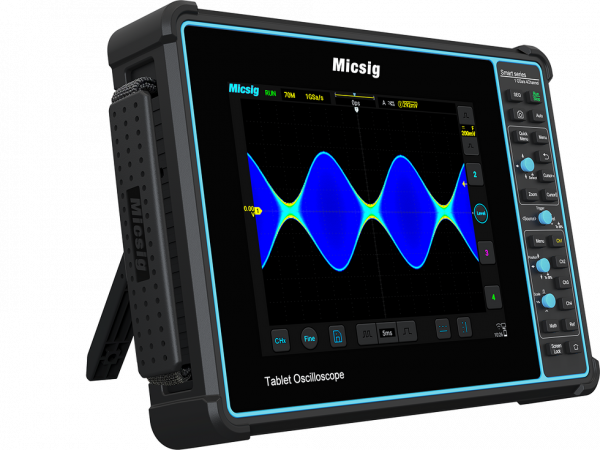

Micsig STO1004 - Scopemeter

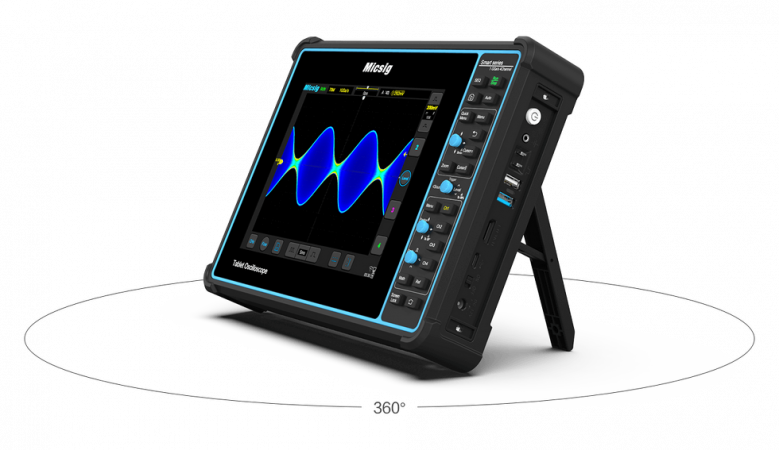

Štvorkanálový osciloskop s dotykovou obrazovkou a panelom s tlačítkami a gombíkmi
Prenosný štvorkanálový osciloskop s dotykovou obrazovkou do 100 MHz.
Osciloskopy série Micsig STO1000 umožňujú jednoduché a rýchle ovládanie pomocou kombinácie multidotykového kapacitného displeja s tradičnými tlačítkami a gombíkmi.
Cena 763 EUR
915,60 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (1)
Dopyt na produktPorovnať
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.
Varianty k produktu Micsig STO1004 - Scopemeter (1)

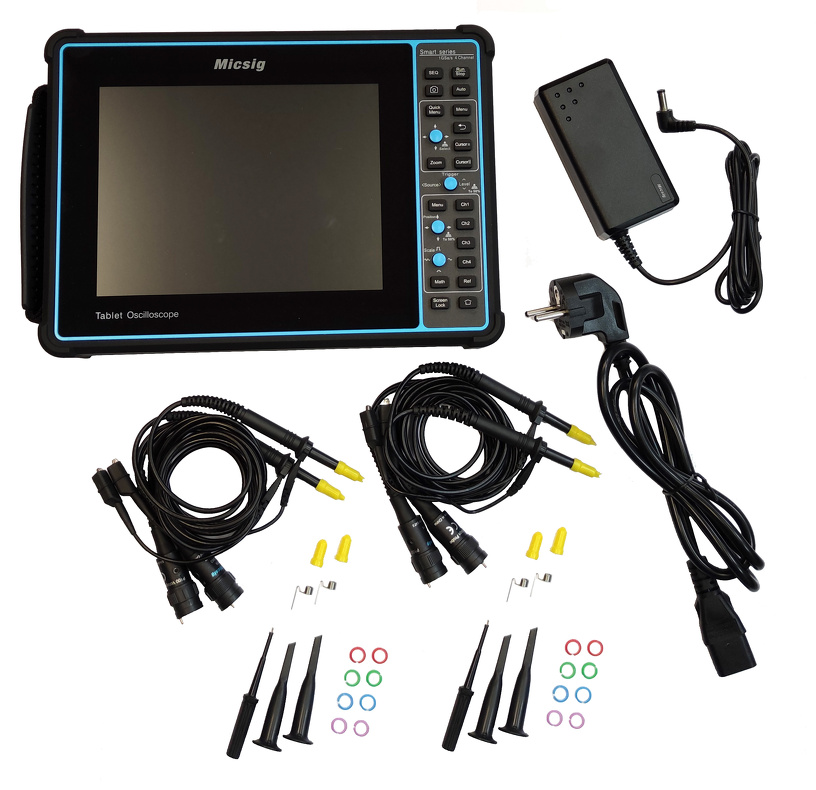

Osciloskop automobilový prenosný

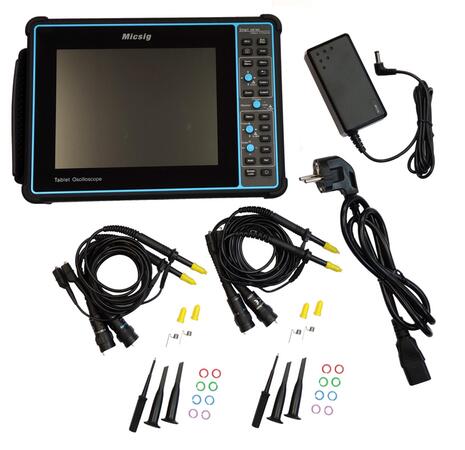

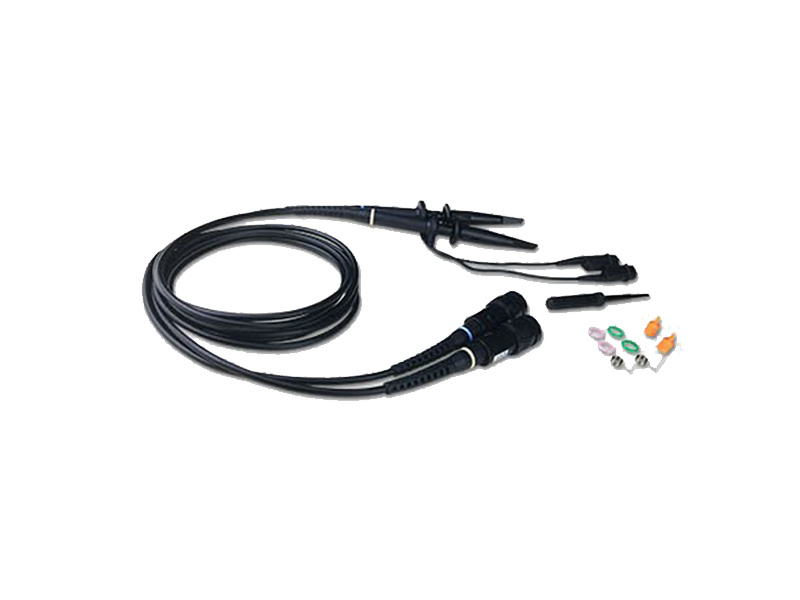

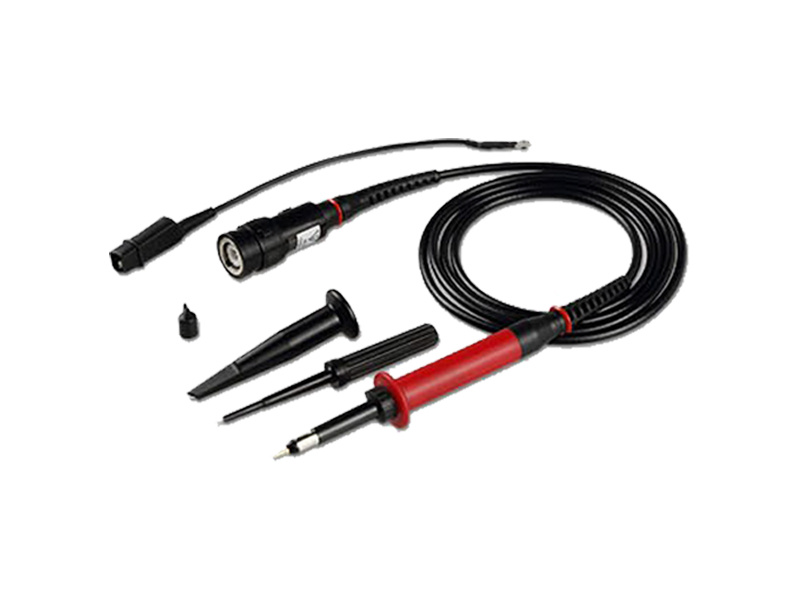

STO1004Scopemeter Micsig STO1004, 4 ks sond, pútko na ruku, ochranný film na LCD, Li-Ion akumulátor, sieťový adaptér a návod k obsluhe
Aktivované rozšírenia:
- dekódovanie sériových zberníc UART, LIN, SPI, CAN, I2C
Aktivované rozšírenia:
- dekódovanie sériových zberníc UART, LIN, SPI, CAN, I2C
OBJ: MC.STO1004
Záruka: 36 m.
Skladom v GHV
skladom 4 ks
763 EUR/ks
915,60 EUR s DPH
+-
Voliteľné príslušenstvo k Micsig STO1004 - Scopemeter

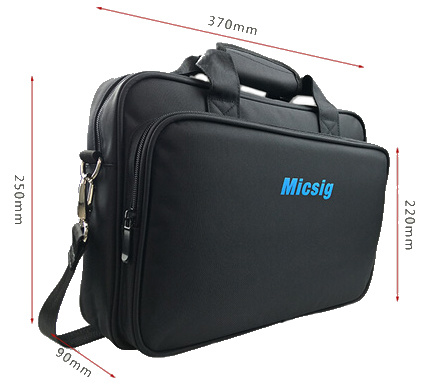

Brašňa
Brašňa375 x 250 x 90 mm
OBJ: MC.MS-HB
Záruka: 12 m.
Skladom v GHV
skladom 4 ks
38 EUR/ks
45,60 EUR s DPH
+-

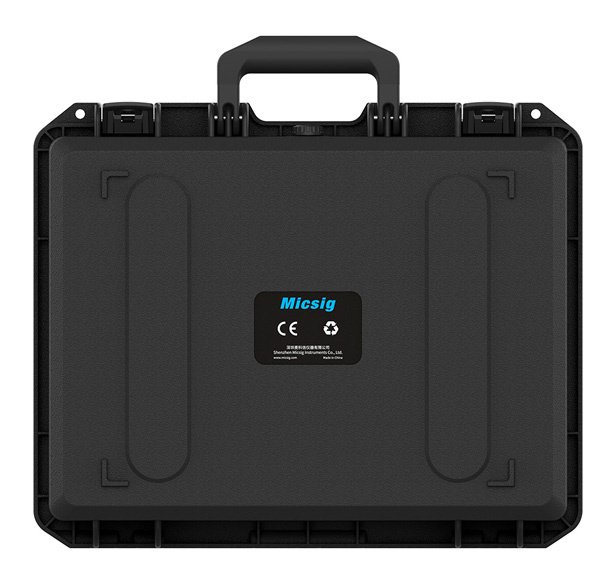

Kufor
KuforNárazuvzdorný a voděodolný kufr pro osciloskopy Micsig
OBJ: MC.MS-SC
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
150 EUR/ks
180 EUR s DPH
+-

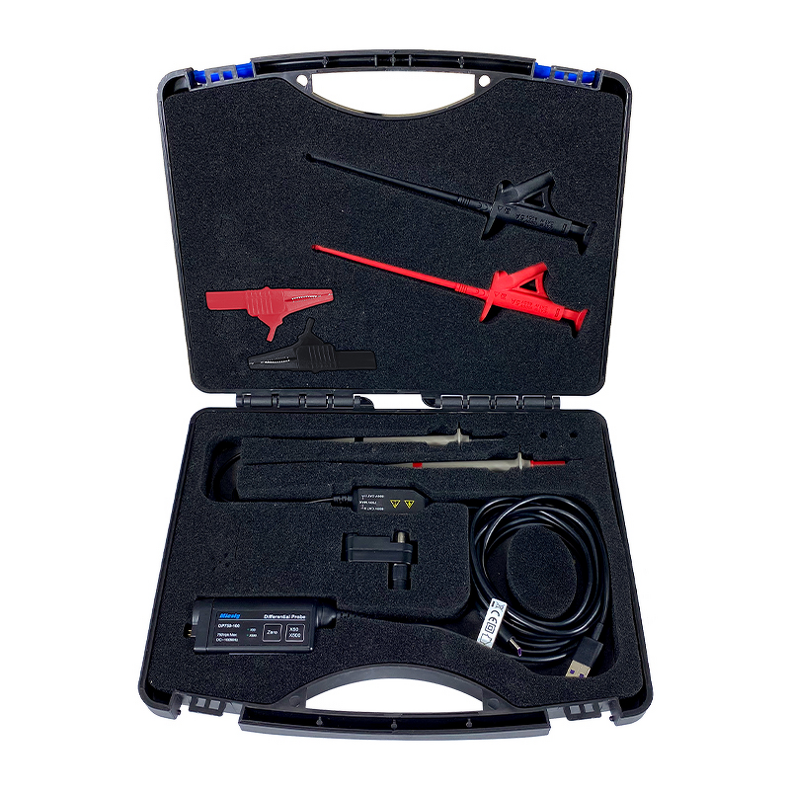

Sonda diferenciálna vysokonapäťová
DP750-100100 MHz
75 V (50x), 750 V (500x)
s UPI rozhraním
Prístroj DP750-100, 2 ks hrot, 2 ks krokosvorka, 2ks vysúvací svorka, USB kábel
Zjistit více
75 V (50x), 750 V (500x)
s UPI rozhraním
Prístroj DP750-100, 2 ks hrot, 2 ks krokosvorka, 2ks vysúvací svorka, USB kábel
Zjistit více
OBJ: MC.DP750-100
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
267 EUR/ks
320,40 EUR s DPH
+-
Sonda diferenciálna vysokonapäťová
DP10007100 MHz
70 V (10x), 700 V (100x)
Prístroj DP10013, 2 ks hrot, 2 ks krokosvorka, 2ks vysúvací svorka, USB kábel
70 V (10x), 700 V (100x)
Prístroj DP10013, 2 ks hrot, 2 ks krokosvorka, 2ks vysúvací svorka, USB kábel
OBJ: MC.DP10007
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
242 EUR/ks
290,40 EUR s DPH
+-

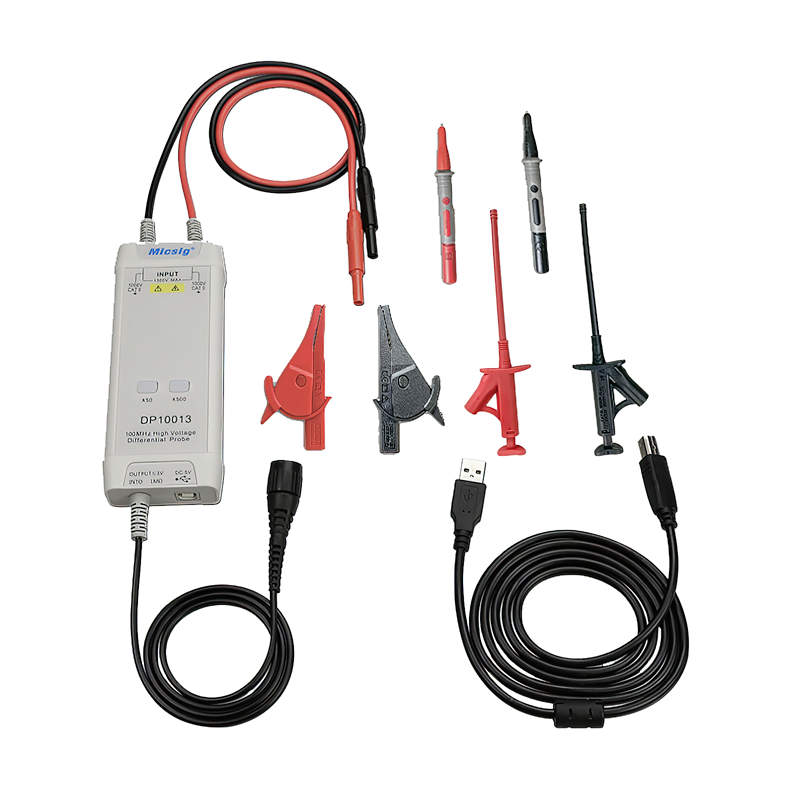

Sonda diferenciálna vysokonapäťová
DP10013100 MHz
130 V (50x), 1300 V (500x)
Prístroj DP10013, 2 ks hrot, 2 ks krokosvorka, 2ks vysúvací svorka, USB kábel
Zjistit více
130 V (50x), 1300 V (500x)
Prístroj DP10013, 2 ks hrot, 2 ks krokosvorka, 2ks vysúvací svorka, USB kábel
Zjistit více
OBJ: MC.DP10013
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
242 EUR/ks
290,40 EUR s DPH
+-
Sonda diferenciálna vysokonapäťová
DP20003 100 MHz
560 V (200x), 5600 V (2000x)
Prístroj DP20003, 2 ks hrot, 2 ks krokosvorka, 2ks vysúvací svorka, USB kábel
Zjistit více
560 V (200x), 5600 V (2000x)
Prístroj DP20003, 2 ks hrot, 2 ks krokosvorka, 2ks vysúvací svorka, USB kábel
Zjistit více
OBJ: MC.DP20003
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
320 EUR/ks
384 EUR s DPH
+-

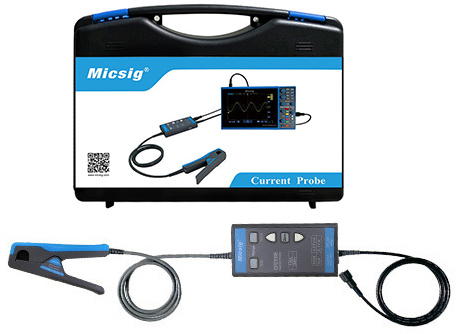

Prevodník kliešťový
CP2100ARozsah merania 50 mA...100 A (AC+ DC)
Výstup 100 mV / A, 10 mV / A, šírka pásma 800 kHz
Priemer 13 mm, vodič s konetormi BNC
Napájanie: USB konektor
Dodávka: prevodník CP2100A, kufor a návod k obsluhe
Zjistit více
Výstup 100 mV / A, 10 mV / A, šírka pásma 800 kHz
Priemer 13 mm, vodič s konetormi BNC
Napájanie: USB konektor
Dodávka: prevodník CP2100A, kufor a návod k obsluhe
Zjistit více
OBJ: MC.CP2100A
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
303 EUR/ks
363,60 EUR s DPH
+-
Prevodník kliešťový
CP2100BRozsah merania 50 mA...100 A (AC+ DC)
Výstup 100 mV / A, 10 mV / A, šírka pásma 2,5 MHz
Priemer 13 mm, vodič s konetormi BNC
Napájanie: microUSB konektor
Zjistit více
Výstup 100 mV / A, 10 mV / A, šírka pásma 2,5 MHz
Priemer 13 mm, vodič s konetormi BNC
Napájanie: microUSB konektor
Zjistit více
OBJ: MC.CP2100B
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
411 EUR/ks
493,20 EUR s DPH
+-
Prevodník kliešťový

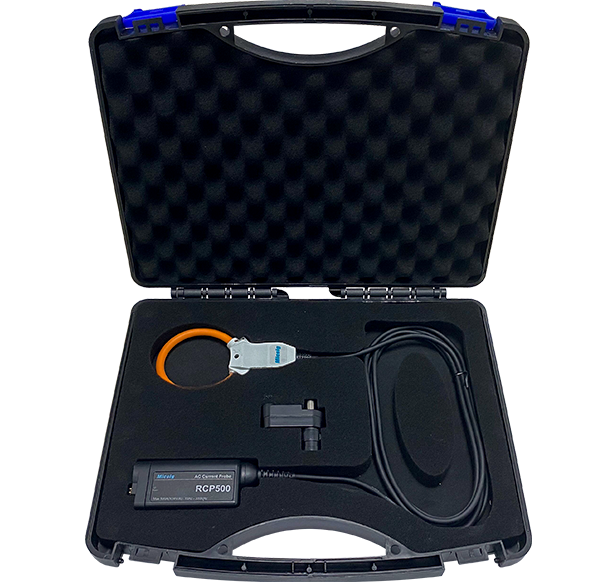

RCP500Pružný prevodník iFlex s konektorom BNC a BNC UPI 1 ks
AC rozsah 200 mApk ... 500 Apk, šírka pásma 15Hz - 300 kHz
Prevod 10 mV/A, priemer 50 mm
AC rozsah 200 mApk ... 500 Apk, šírka pásma 15Hz - 300 kHz
Prevod 10 mV/A, priemer 50 mm
OBJ: MC.RCP500
Záruka: 36 m.
Nie je skladom
Preveríme pre Vás
282 EUR/ks
338,40 EUR s DPH
+-
Popis produktu

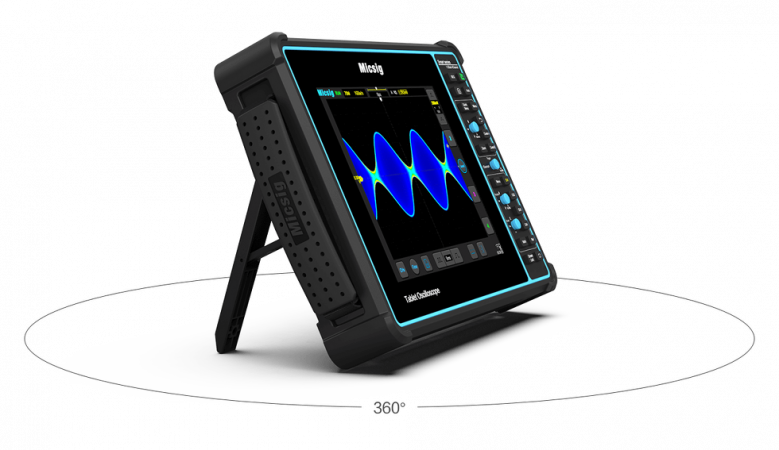

Kombinovaný tabletový osciloskop s hybridným ovládaním Micsig STO 1004
Inteligentné osciloskopy radu Micsig Smart Tablet Oscilloscope - STO1000 využívajú inovatívny spôsob ovládania, ktorý kombinuje plne dotykové ovládanie s ovládaním tlačítkami a gombíkmi. Disponujú veľkou hlbokou pamäťou, Wi-fi rozhraním, dekódovaním sériových zberníc a ďalšími funkciami. Integrovaný akumulátor ponúka meranie kdekoľvek je to potreba.
Rad osciloskopov Micsig Smart Tablet Oscilloscope - STO1000 využíva najnovšiu technológiu dotykových 8" priemyslových obrazoviek a nový vylepšený systém hardwaru a softwaru.
STO1000 je vybavený vysoko citlivým digitálnym spúšťacím systémom, podporuje spúšťanie a dekódovanie sériovou zbernicou a má bohatú ponuku meracích a matematických funkcií. Obsahuje funkcie digitálneho filtru, 256-úrovňového stupňovania intenzity a funkciu zobrazenia intenzity pomocou farieb.
Integrováné je rozhranie Wi-Fi, USB 3.0/2.0 Host, USB-Type-C, HDMI a Externé spúšťanie. V kombinácii s patentovanou technológiou unikátneho dotykového algoritmu spoločnosti Micsig, STO1000 ponúka užívateľom bezkonkurenčné prevádzkové skúsenosti.
Integrováné je rozhranie Wi-Fi, USB 3.0/2.0 Host, USB-Type-C, HDMI a Externé spúšťanie. V kombinácii s patentovanou technológiou unikátneho dotykového algoritmu spoločnosti Micsig, STO1000 ponúka užívateľom bezkonkurenčné prevádzkové skúsenosti.
Hlavné parametre
- Digitálny štvorkanálový osciloskop so šírkou pásma 100 MHz
- Vzorkovanie v reálnom čase až 1 GS/s
- Nábežná hrana ≤ 3,5 ns
- Možnosť aktivácie high pass a low pass filtra, 20 MHz obmedzenie pásma

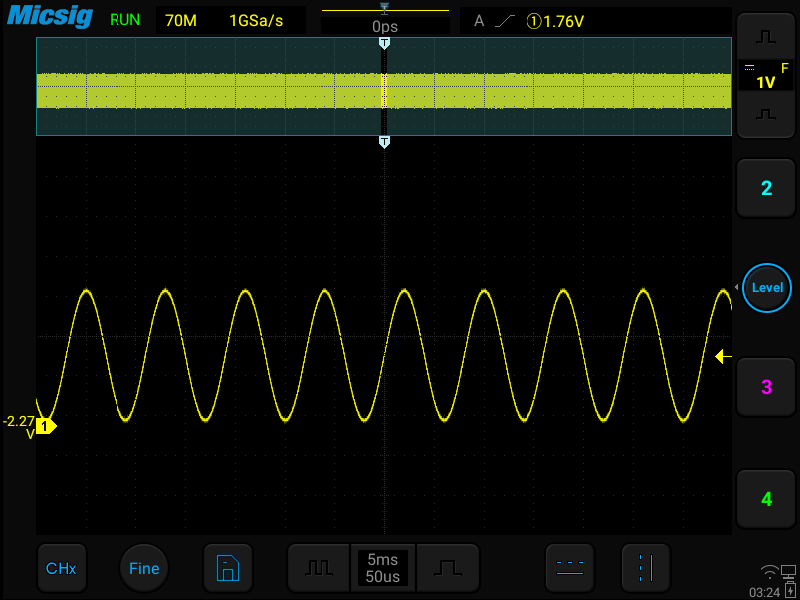

- Hĺubka pamäte 70 Mpts (jeden kanál),
- Maximálne zachytenie 130 000 wfm/s (verzia E)

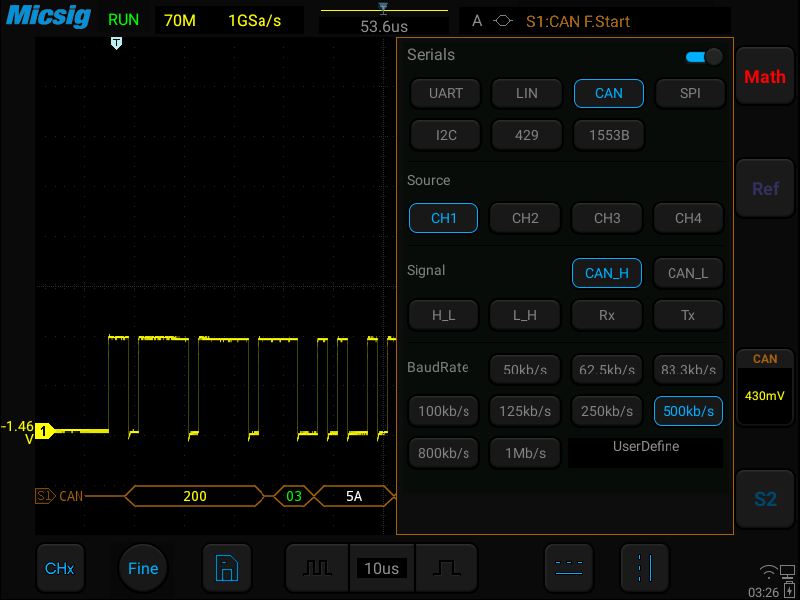

- Dekódovánie zberníc UART, CAN, LIN, SPI, I2C, 1553B (volitelne), 429 (volitelne)

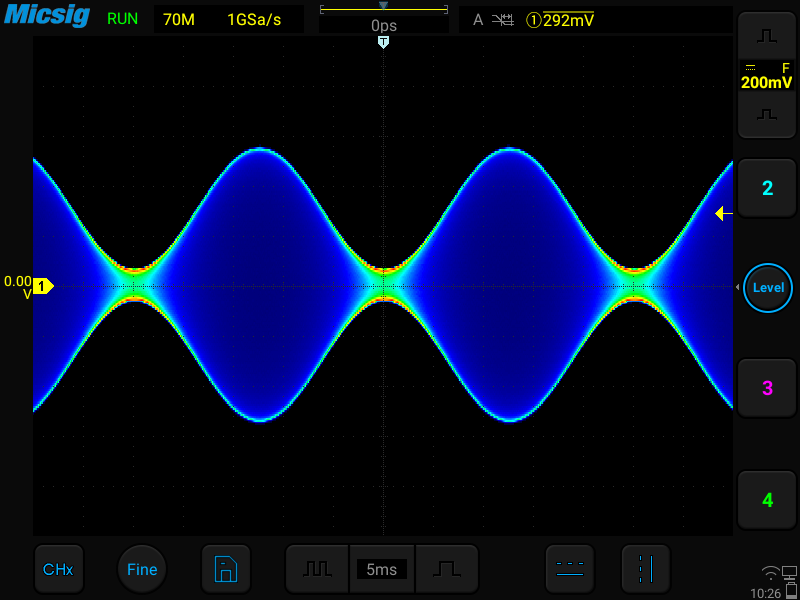

- 256 úrovní intenzity pri zobrazení dosvitu (výskyt je jasnejší pre častejšie udalosti) a funkcia zobrazenia teplotou farby (častý výskyt je prezentovaný červenou farbou a menej častý modrou farbou)
- Frekvenčná spektrálna analýza FFT

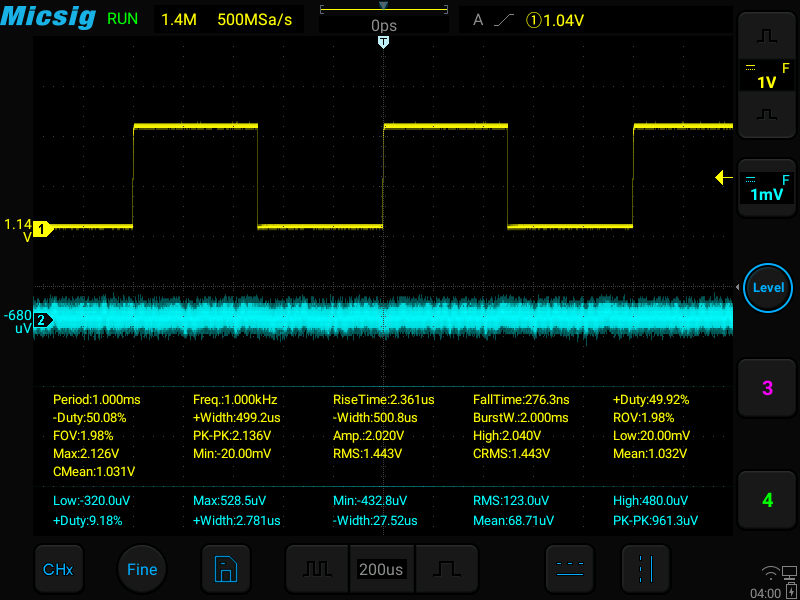

- Matematické funkcie s automatickým meraním až 31 parametrov (súčasné zobrazenie až 10 parametrov)
- Možnosť uloženia a zobrazenia referenčných signálov
- Kurzory a funkcie ZOOM
- Režim YT a XY
- Záznam videa
 |
 |
 |
Komunikácia a ukladanie dát
- Vstavaná 32 GB pamäť pre ukladanie dát s možnosťou rozšírenia externej USB pamäti
- Rozhranie USB 3.0/2.0 a Typ-C
- USB HOST pre pripojenie externej pamäti USB
- USB DEVICE pre pripojenia prístroja k PC
- LAN, Wifi
- HDMI rozhranie pre projekciu na väčších obrazovkách a projektoroch (vohodné na prezentačné a výukové aplikácie)
- Diaľkové ovládanie pomoco iOS alebo Android aplikácie
Ďalšie funkcie a parametre
- Farebný dotykový 8‘‘ displej s rozlíšením 800 x 600 bodov, mriežka 14 x 10 dielikov

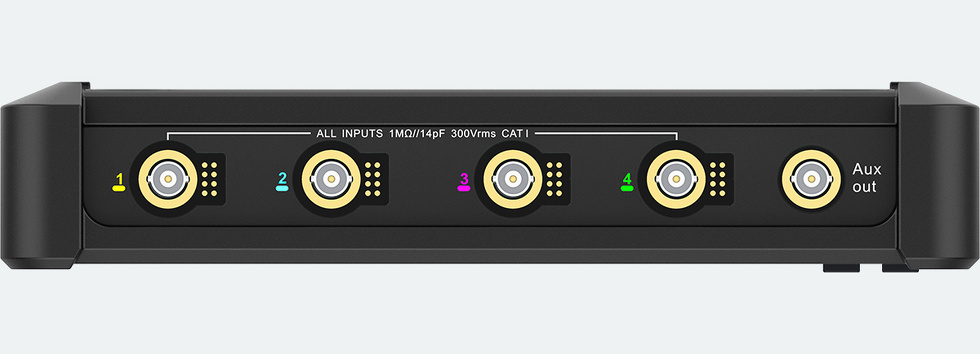

- Nové UPI (Universal Probe Interface) rozhranoe pre jednoduché automatické nastavenie sónd a ich napájanie. Stále ale zachovaná možnosť pripojenia bežných BNC sónd

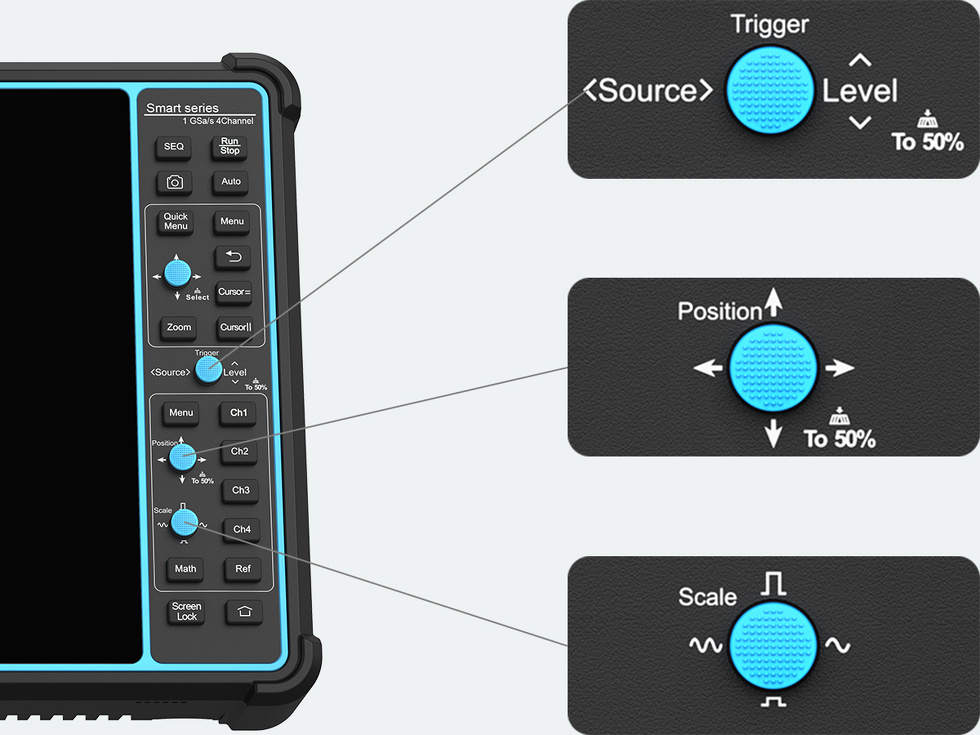

- Vysoko kvalitné tlačítka a gombíky pre jednoduché ovládanie Nové integrované joystiky pre ešte jednoduchšie ovládanie
- Rýchla aktualizácia displeja umožňuje sledovať aj veľmi rýchlo sa meniace deje
- Podpora viacbodového dotyku pre jednoduché ovládanie Multi-Touch

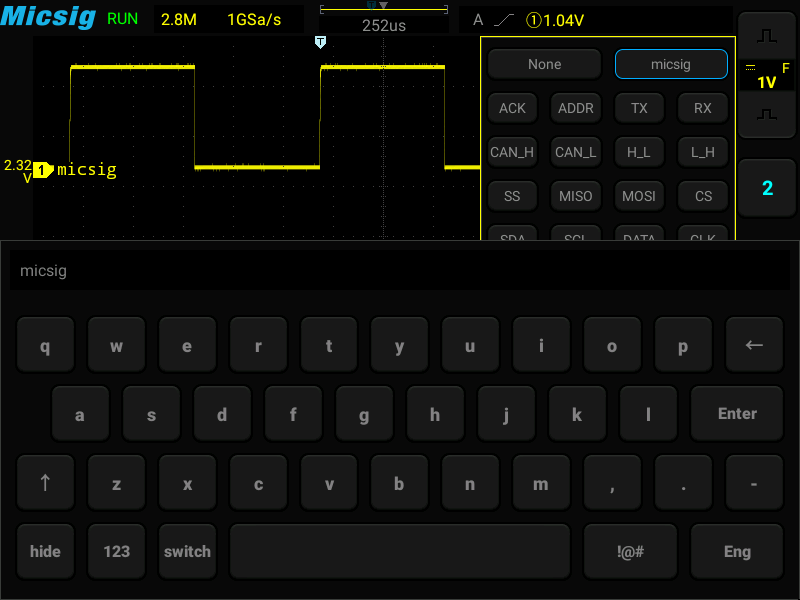

- Podpora softwárovej klávesnice pre zrýchlené zadávanie textu

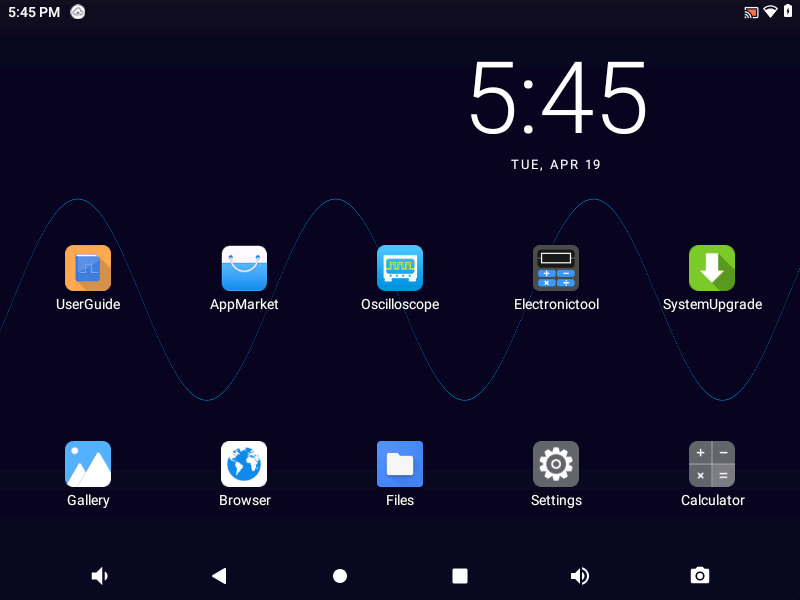

- OS Android s možnosťou inštalácie ďalších aplikácií tretích strán
- Automatické online aktualizácie pri pripojení na internet
- Zámka tlačítka On/Off pr zamädzenie nechceného zapnutia alebo vypnutia (napri. pri transporte)
- Možnosť ovládania pomocou pripojenej USB myši
- Napájanie z Li-Ion akumulátora 7,4 V / 7500 mAh alebo externého adaptéra
- Rozmery 265 x 192 x 50 mm
- Hmotnosť 1,9 kg
- Bezpečnostná kategória CAT I / 300 V
- Záruka 3 roky (na hlavný prístroj)
 |
 |
 |
 |
 |
 |
Služby ponúkané k nami dodaným prístrojom
- Konzultácie vhodnosti jednotlivých typov s odporúčaním
- Poradenstvo so softwarom prístroja (ak je súčasťou dodávky)
- Predajná aj popredajná podpora
- Zaistenie záručného aj pozáručného servisu
- Zaistenie pravidelných kalibrácií
SOFTWARE PRE PRÍSTROJ
 |
|
|
 |
|
Technické parametre
Parametry
| Typ | Digitální |
|---|---|
| Zobrazenie | LCD dotykový |
| Šírka pásma | 100 MHz |
| Počet vstupov | 4 |
| Izolované vstupy |  Ne |
| Vzorkovacia rýchlosť | 1 GS/s |
| Opakované deje | 1 GS/s |
| Vertikálne rozlíšenie | 8 Bit |
| Citlivosť vstupu / dílek | 1 mV … 10 V |
| Časová základňa / dielik | 1 ns … 1000 s |
| Multimeter | Ne |
| Analýza zberníc - BUSHealth |  Ano |
| Rozhranie NFC | Ne |
| Chod na batérie | Ano |
| El. bezpečnosť CAT | 1 |
| Poznámka | Kombinácia multidotykového kapacitného displeja s tradičnými tlačidlami a gombíky |
