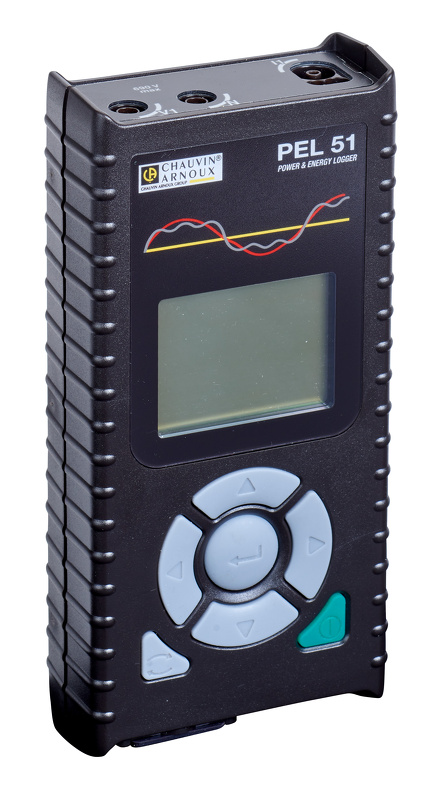

Záznamníky Chauvin Arnoux PEL 51 a PEL 52

Datum: 09.03.2023

Záznamníky kvality elektrické energie pro jednofázové a dvoufázové sítě PEL 51 a PEL 52. Rozšiřují řadu populárních přístrojů řady PEL o přístroje pro jednodušší AC aplikace. Umožňují měřit a sledovat střídavé systémy do napětí 690 V s jmenovitým kmitočtem 50 nebo 60 Hz. Dle převodníků lze měřit proudy až 3 000 A.  Záznamníky umožňuji přenos dat do PC v reálném čase nově s možností monitorovat více míst instalace při použití více přístrojů současně. Ukládání na SD kartu, WiFi rozhraní.

Záznamníky kvality elektrické energie PEL 51 a PEL 52 pro jednofázové a dvoufázové střídavé sítě

Přístroje PEL 5x jsou záznamníky parametrů elektrické sítě, které umožňují měření a záznam výkonů a energií v jednofázové (PLE 51 i PEL 52) nebo dvoufázové (PEL 52) střídavé soustavě. Měření se provádí pomocí 1 nebo 2 snímačů proudu a napěťových vstupů se 4 mm zdířkami. Přístroje zobrazují na displeji aktuální parametry sítě a provádí jejich záznam na paměťovou kartu pro pozdější vyhodnocení. Jsou vybaveny WiFi rozhraním pro komunikaci a stažení dat. Data je možné sledovat v reálném čase i v obslužném software. Paměťová SD karta je uživatelsky přístupná a lze zaměňovat. Napájení je realizované přímo z měřené instalace a přístroje jsou vybaveny magnety pro uchycení na dveře rozváděče.

Hlavní parametry

Ikonačip

  • Záznamník kvality elektrické energie pro jednofázové (PEL 51 i PEL 52) a dvoufázové sítě (PEL 52)
  • Pro střídavé sítě do 690 V
  • Jmenovitý kmitočet sítí  50 / 60 Hz
  • Měření proudu od 5 mA do 3 000 A (dle převodníků)
  • 2 napěťové a 1 proudový vstup u PEL 51
  • 3 napěťové a 2 proudové vstupy u PEL 52
  • Třída přesnosti měření napětí 0,2%
  • Záznam s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 1 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
  • Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
  • Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh)
  • Měření a záznam účiníku cos θ a PF

Další funkce a parametry

  • Programovatelné začátky a konce záznamů s vlastním pojmenováním
  • Software PEL Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
  • Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat

  • možnost komunikace přes IRD server v případech zabezpečené IT infrastruktur
  • Umožňuje online komunikaci a stažení dat přes síť zákazníka, ale také nabízí vytvoření hotspotu pro přímé připojení k přístroji
  • Standardní frekvence 2,4 GHz
  • Slot na SD karty do velikosti až 32 GB
  • Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Provedení a fyzické parametry

  • Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)
  • Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 1 až 3h dle nastavení)
  • Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozváděče
  • Elektrická bezpečnost CAT III/600 V
  • Vysoký stupeň krytí IP54
  • Provozní teplota -20 až 50 °C
  • Rozměry: 280 × 88 cm × 3,7 mm (bez snímačů)
  • Hmotnost: 400 g
  • Záruka na hlavní přístroj: 24 měsíců
