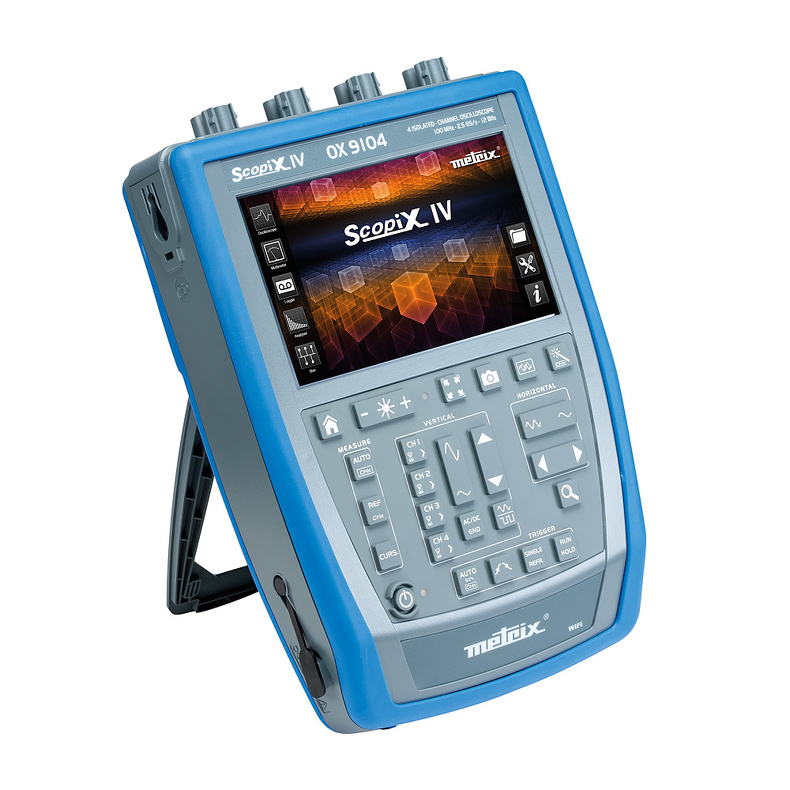

Prenosné osciloskopy Metrix Scopix IV rady OX9000

Datum: 15.12.2017
Moderné a ergonomické prevedenie rady Scopix IV ponúka svojim užívateľom maximálny komfort a jednoduchosť ovládania s lokalizáciou do 15 jazykov. V ponuke sú modely s šírkou pásma 60, 100 a 300 MHz a 2 alebo 4 kanálmi. Všetky modely integrujú funkcie osciloskopu, multimetra, záznamníka a analyzátora hramonických zložiek - 4 prístroje v 1. Najmodernejší hardware prístroja umožňuje integráciu širokej škály funkcií, pohodlné ovládanie pomocou farebného TFT displeja s dotykovým ovládaním, dlhou dobou prevádzky vďaka Li-Ion akumulátorom a to všetko pri zachovaní kompaktných rozmerov s vysokým krytím IP54.

SCOPIX IV - 4 PRÍSTROJE V 1

OSCILOSKOP

  • Šírka pásma 60, 100 alebo 300MHz
  • 2 alebo 4 galvanicky oddelené kanály – 600 V / CAT III (1000 V s adaptérom HX0095 - PROBIX - voliteľné príslušenstvo)
  • Vertikálna citlivosť 16 rozsahov 2,5 mV až 200 V / dĺžok s 12-bitovým prevodníkom
  • Horizontálna citlivosť 35 rozsahov 1 ns až 200 s / dĺžok
  • Vzorkovanie 2,5 GSa/s pre jednorázové a 100 GSa/s pre opakované deje, hĺbka pamäti 100 kpts
  • Súčasné zobrazenie 4 priebehov a 4 referencií na displeji v režime celej alebo delenej obrazovky
  • Súčasné zobrazenie až 2500 hodnôt na obrazovke (vektory s interpoláciou)
  • Nastavenie prevodu sond 1/10/100/1000:1 (sondy aj iných výrobcov s adaptérom HX0031 - PROBIX - voliteľné príslušenstvo)
  • Možnosť obmedzenia šírky pásma pomocou filtrov 15 MHz, 1,5 MHz a 5 kHz
  • Vstupná impedancia 1 MΩ ± 0,5%
  • Režimy zobrazenia obálka, vektory, akumulácia, priemerovanie (2 až 64), XY, FFT
  • Režimy spúšťania hranou, veľkosťou impulzu, počtu, oneskorenia
  • Automatické merania až 20 parametrov signálu, odčítanie pomocou kurzorov
  • Matematické funkcie jednotlivo definované pre každý kanál
  • FFT analýza na všetkých kanáloch z 2500 meraní s lineárnym aj logaritmickým zobrazením, rôzne tvary okien, vysoký dynamický rozsah

MULTIMETER

  • Meranie až na 4 kanáloch
  • TRMS multimeter 8000 digitov
  • Meranie napätia V, odporu R, kapacity C, frekvencie f, výkona P (činný, jalový, zdanlivý), teploty T (termočlánkom s HX0035B - PROBIX, odporovým Pt100 HX0036 - PROBIX - voliteľné príslušenstvo)
  • Test prepojenia a diód
  • Funkcie MIN, MAX. REL
  • Grafický záznam dát do pamäti s časovou značkou

ANALYZÁTOR HARMONICKÝCH ZLOŽIEK

  • Harmonická analýza až na 4 kanáloch až do 63. harmonickej
  • Frekvencie prvej harmonickej 40 až 450 Hz
  • Súčasné meranie Vrms, THD, zvolená zložka (% voči základnej zložke, fáza, frekvencia, Vrms)

ZÁZNAMNÍK

  • Záznam údajov na všetkých kanáloch
  • Najkratší interval záznamu 0,2 s (1 súbor maximálne 100 000 meraní, dĺžka záznamu pri 0,2 s je cca 5h30min)
  • Pri dlhšom zázname prístroj generuje automaticky ďalšie súbory pre kontinuálny záznam dát



  • Farebný dotykový LCD 7" WVGA TFT 800x480, podsvietený pomocou LED
  • Dotykové ovládanie odpovedajúce ikonám systému ANDROID s možnosťou nastavenia farieb kanálov
  • Interná pamäť 1 GB rozšíriteľná o μSD (SD 2 GB, SDHC 4-32 GB, SDXC>32 GB)
  • Možnosť ukladania nastavení prístroja do súboru
  • Integrovaný WEB-server na vzdialené ovládanie prístroja
  • Komunikácia pomocou USB (12 Mb/s)
  • Komunikácia pomocou Ethernetu (100 baseT) s integrovaným DHCP serverom a podporou sieťového tisku vo formáte .png
  • Komunikácia pomocou Wifi (pripojenia k existujúcej sieti alebo hotspot) s integrovaným DHCP serverom a podporou sieťového tisku vo formáte .png
  • Software ScopeNet pre prácu s nameranými dátami (PC a Android zariadenie)
  • Software ScopeAdmin pre správu viac zariadení (PC a Android zariadenie)
  • Diaľkové ovládanie pomocou SCPI príkazov
  • Až 8 hodín prevádzky z akumulátoru Li-Ion s možnosťou výmeny užívateľom. Dobitie pomocou rýchlonabíjačky za cca 2 hodiny, nastaviteľný pohotovostný režim
  • Prevádzková teplota 0 až 40 °C
  • Rozmery 292,5 x 210,6 x 66,2 mm
  • Krytie IP54
  • Elektrická bezpečnosť CAT III/600 V
  • Záruka 36 mesiacov
