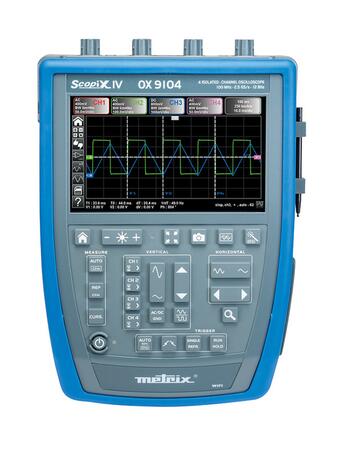

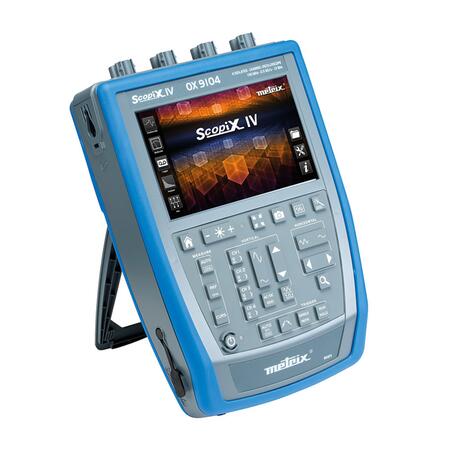

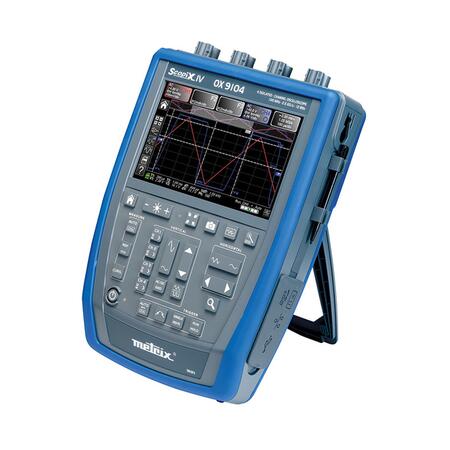

METRIX OX 9104 - Scopemeter

Digitálny osciloskop Scopix IV. generácie

Prenosný štvorkanálový baterkový osciloskop (scopemeter) s izolovanou architektúrou a šírkou pásma 100 MHz s integrovaným multimetrom, analyzátorom harmonických zložiek a záznamníkom.

Cena 4 565 EUR
5 478 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.

Varianty k produktu METRIX OX 9104 - Scopemeter (1)

OX 9104 Osciloskop prenosný ScopiX
Osciloskop prenosný ScopiX
OX 9104
Prenosný osciloskop Scopix OX 9104, 4 ks napäťová sonda 1:10 PROBIX, 2 ks meracie vodiče, 2 ks hroty, 1 ks PROBIX - Adaptér vstup 4 mm banániky, 1 ks dotykové pero, 1 ks Micro SD karta 8 GB, 1 ks adaptér Micro SD na SD kartu, 1ks USB kábel, 1 ks priamy RJ45 kábel 2 m, 1 ks remienok na ruku, 1 ks brašna, 1 ks Li-ion akumulátor, 1 ks sieťový adaptér s káblom a návod na obsluhu
OBJ: MX.OX9104
EAN: 3663653000215
Záruka: 36 m.
Nie je skladom
Preveríme pre Vás
4 565 EUR/ks
5 478 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k METRIX OX 9104 - Scopemeter

Príslušenstvo HX0031 - PROBIX Adaptér BNC
PROBIX - Adaptér vstup BNC
PROBIX - Adaptér vstup BNC
Pro připojení BNC příslušenství
OBJ: MX.HX0031
EAN: 3760171411148
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
58 EUR/ks
69,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo HX0032 - PROBIX Adaptér 50 Ohm
PROBIX - Adaptér vstup 50 ohm
PROBIX - Adaptér vstup 50 ohm
Pro připojení 50 Ohm
OBJ: MX.HX0032
EAN: 3760171411155
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
146 EUR/ks
175,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo HX0033 - PROBIX Adaptér 4 mm
PROBIX - Adaptér vstup 4 mm banániky
PROBIX - Adaptér vstup 4 mm banániky
Pro připojení 4 mm bezpečnostních vodičů
OBJ: MX.HX0033
EAN: 3760171411162
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
58 EUR/ks
69,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo HX0072 - PROBIX Prevodník Ampflex
PROBIX AmpFLEX - prevodník pružný
PROBIX AmpFLEX - prevodník pružný
Pružný prevodník iFlex s konektorom PROBIX 1 ks
AC rozsah 5 A ... 3000 A, šírka pásma 200 kHz
OBJ: MX.HX0072
EAN: 3760171411360
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
411 EUR/ks
493,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo HX0073 - PROBIX Prevodník MiniAmpflex
Probix MiniAmpFLEX - prevodník pružný
Probix MiniAmpFLEX - prevodník pružný
Pružný prevodník iFlex s konektorom PROBIX 1 ks
AC rozsah 1 A ... 300 A, šírka pásma 3 MHz
OBJ: MX.HX0073
EAN: 3760171411377
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
564 EUR/ks
676,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo HX0035B - PROBIX Adaptér termočlánok
PROBIX - adaptér pre termočlánok
PROBIX - adaptér pre termočlánok
Pro připojení termočlánků ke Scopix
OBJ: MX.HX0035B
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
167 EUR/ks
200,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo HX0036 - PROBIX Adaptér PT100
PROBIX - adaptér pre PT
PROBIX - adaptér pre PT
Pro připojení článků Pt100 ke Scopix
OBJ: MX.HX0036
EAN: 3760171411193
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
270 EUR/ks
324 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo HX0094 - PROBIX Adaptér 4-20 mA
PROBIX - Adaptér vstup 4 mm banániky
PROBIX - Adaptér vstup 4 mm banániky
Pro připojení smyčky 4-20 mA
OBJ: MX.HX0094
EAN: 3760171417317
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
146 EUR/ks
175,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo HX0095 - PROBIX Adaptér 1000 V
PROBIX - Adaptér vstup 1000 V
PROBIX - Adaptér vstup 1000 V
Pro připojení napětí 1000 V
OBJ: MX.HX0095
EAN: 3760171417324
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
128 EUR/ks
153,60 EUR s DPH
Porovnání
+-
Košík
5678  Merací svorka SMD
Merací svorka SMD
5678
SMD pinzeta, 4 mm samec 90°, délka 1,2 m
30 VRMS, 60 VDC, 3A, černá a červená
Zjistit více
OBJ: PO.1632806
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
48 EUR/ks
57,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo HX0061 - Adaptér napájací
Adaptér nabíjací
Adaptér nabíjací
Nabíječka do auta
OBJ: MX.HX0061
EAN: 3760171411339
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
447 EUR/ks
536,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1021.30 - Nabíjačka
Adaptér nabíjací
Externí nabíječka Li-Ion 10,8V
Pro akumulátory přístrojů C.A 6116N, C.A 6117, OX 9xxx
OBJ: P01.1021.30
EAN: 3760171418574
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
106 EUR/ks
127,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2960.47 - Akumulátor
Náhradná batéria
Baterie Li-Ion, 10,8V
Pro C.A 6116N, 6117, OX9xxx
OBJ: P01.2960.47
EAN: 3760171418567
Záruka: 6 m.
Nie je skladom
Preveríme pre Vás
288 EUR/ks
345,60 EUR s DPH
Porovnání
+-
Košík

Popis produktu

SCOPIX IV - 4 PRÍSTROJE V 1

Moderné a ergonomické prevedenie rady Scopix IV ponúka svojim užívateľom maximálny komfort a jednoduchosť ovládania s lokalizáciou do 15 jazykov. Najmodernejší hardware prístroja umožňuje integráciu širokej škály funkcií, pohodlné ovládanie pomocou farebného TFT displeja s dotykovým ovládaním, dlhú dobu prevádzky vďaka Li-Ion akumulátorom a to všetko pri zachovaní kompaktných rozmerov s vysokým krytím IP54.

OSCILOSKOP

  • Šírka pásma 100 MHz

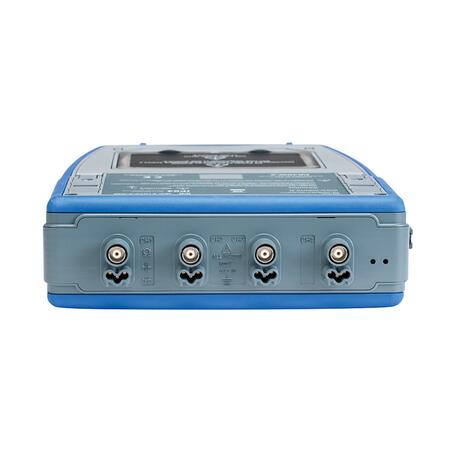

  • 4 galvanicky oddelené kanály – 600 V / CAT III (1000 V s adaptérom HX0095 - PROBIX - voliteľné príslušenstvo)
  • Vertikálna citlivosť 16 rozsahov 2,5 mV až 200 V / dĺžok s 12-bitovým prevodníkom
  • Horizontálna citlivosť 35 rozsahov 1 ns až 200 s / dĺžok
  • Vzorkovanie 2,5 GSa/s pre jednorázové a 100 GSa/s pre opakované deje, hĺbka pamäti 100 kpts
  • Súčasné zobrazenie 4 priebehov a 4 referencií na displeji v režime celej alebo delenej obrazovky
  • Súčasné zobrazenie až 2500 hodnôt na obrazovke (vektory s interpoláciou)
  • Nastavenie prevodu sond 1/10/100/1000:1 (sondy aj iných výrobcov s adaptérom HX0031 - PROBIX - voliteľné príslušenstvo)
  • Možnosť obmedzenia šírky pásma pomocou filtrov 15 MHz, 1,5 MHz a 5 kHz
  • Vstupná impedancia 1 MΩ ± 0,5%
  • Režimy zobrazenia obálka, vektory, akumulácia, priemerovanie (2 až 64), XY, FFT
  • Režimy spúšťania hranou, veľkosťou impulzu, počtu, oneskorenia
  • Automatické merania až 20 parametrov signálu, odčítanie pomocou kurzorov
  • Matematické funkcie jednotlivo definované pre každý kanál
  • FFT analýza na všetkých kanáloch z 2500 meraní s lineárnym aj logaritmickým zobrazením, rôzne tvary okien, vysoký dynamický rozsah

MULTIMETER

  • Meranie až na 4 kanáloch
  • TRMS multimeter 8000 digitov
  • Meranie napätia V, odporu R, kapacity C, frekvencie f, výkon P (činný, jalový, zdanlivý), teploty T (termočlánkom s HX0035B - PROBIX, odporovým Pt100 HX0036 - PROBIX - volitelľé príslušenstvo)
  • Test prepojenia a diód
  • Funkcie MIN, MAX. REL
  • Grafický záznam dát do pamäti s časovou značkou

ANALYZÁTOR HARMONICKÝCH ZLOŽIEK

  • Harmonická analýza na 4 kanáloch až do 63. harmonickej
  • Frekvencie prvej harmonickej 40 až 450 Hz
  • Súčasné meranie Vrms, THD, zvolená zložka (% voči základnej zložke, fáza, frekvencia, Vrms)

ZÁZNAMNÍK

  • Záznam údajov na všetkých kanáloch
  • Najkratší interval záznamu 0,2 s (1 súbor maximálne 100 000 meraní, dĺžka záznamu pri 0,2 s je cca 5h30min)
  • Pri dlhšom zázname prístroj generuje automaticky ďalšie súbory pre kontinuálny záznam dát
  • Farebný dotykový LCD 7" WVGA TFT 800x480, podsvietený pomocou LED
  • Dotykové ovládanie odpovedajúce ikonám systému ANDROID s možnosťou nastavenia farieb kanálov
  • Interná pamäť 1 GB rozšíriteľná o μSD (SD 2 GB, SDHC 4-32 GB, SDXC>32 GB)
  • Možnosť ukladania nastavení prístroja do súboru
  • Integrovaný WEB-server na vzdialené ovládanie prístroja
  • Komunikácia pomocou USB (12 Mb/s)
  • Komunikácia pomocou Ethernetu (100 baseT) s integrovaným DHCP serverom a podporou sieťového tisku vo formáte .png
  • Komunikácia pomocou Wifi (pripojenia k existujúcej sieti alebo hotspot) s integrovaným DHCP serverom a podporou sieťového tisku vo formáte .png
  • Software ScopeNet pre prácu s nameranými dátami (PC a Android zariadenie)
  • Software ScopeAdmin pre správu viac zariadení (PC a Android zariadenie)
  • Diaľkové ovládanie pomocou SCPI príkazov
  • Až 8 hodín prevádzky z akumulátoru Li-Ion s možnosťou výmeny užívateľom. Dobitie pomocou rýchlonabíjačky za cca 2 hodiny, nastaviteľný pohotovostný režim
  • Prevádzková teplota 0 až 40 °C
  • Rozmery 292,5 x 210,6 x 66,2 mm
  • Krytie IP54
  • Elektrická bezpečnosť CAT III/600 V
  • Záruka 36 mesiacov

Technické parametre

Parametry

TypDigitální
ZobrazenieLCD dotykový
Šírka pásma100 MHz
Počet vstupov4
Izolované vstupyano Ano
Vzorkovacia rýchlosť2,5 GS/s
Opakované deje100 GS/s
Vertikálne rozlíšenie12 Bit
Citlivosť vstupu / dílek2,5 mV … 200 V
Časová základňa / dielik1 ns … 200 s
Multimeterano Ano
Analýza zberníc - BUSHealthbe Ne
Rozhranie NFCbe Ne
Chod na batérieano Ano
El. bezpečnosť CAT3
