Akustické kamery odhalení úniků v tlakových systémech

Datum: 01.05.2023

V dnešní době se klade čím dál větší důraz na úspory ve všech odvětvích. Proto je dobré se zaměřit i na pravidelné kontroly tlakových systémů a na odhalení úniků v těchto systémech. Detekce těchto netěsností pak může zajistit značnou úsporu v celkových ročních nákladech na energie, údržbu nebo zvýšit spolehlivost systému.

Americká společnost Fluke již na trhu představila své průmyslové akustické kamery, které momentálně dominují. Modelová řada ii900 využívá technologii SoundSightTM navrženou speciálně pro potlačení okolního hluku ve výrobních prostorech.

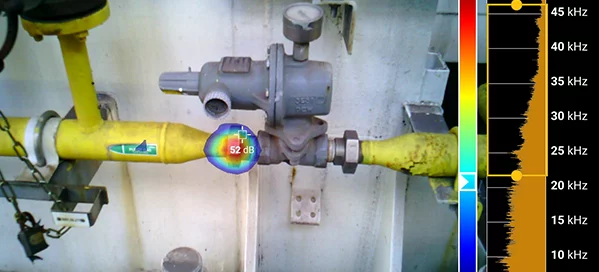

Díky technologii SoundMapTM, která umožňuje kombinaci reálného obrazu společně s barevným akustickým obrazem je velice snadné detekovat přesné místo úniku. Tyto zařízení s pomocí 64 směrových mikrofonů detekují nejen velké ale i malé úniky a to na vzdálenost až 50 metrů.
Při detekci úniku jednoduše pořídíte snímek (kapacita interní paměti pro 999 snímků) nebo video o délce až 30 sekund pro využití při následném vytváření zprávy či analýze dat. Pro přenos vytvořených dat se využívá USB-C rozhraní. Díky tomu je možné za několik hodin provést kompletní kontrolu tlakových systémů a to za běžného plného provozu.

Jelikož společnost Fluke nezahálí a stále pracuje na zlepšení svých produktů, představila nyní novou verzi firmwaru pro průmyslové akustické kamery. Jednou z nových funkcí v tomto firmwaru je vedle možnosti lokalizace úniku stlačeného média také možnost výpočtu předpokládaných ročních úspor jak finančních, tak emisních. Stačí zadat dodatečné informace, jako jsou například náklady na elektřinu nebo specifikace kompresoru, a software se o výpočet postará sám. Tato funkce uživatelům velmi usnadňuje závěrečné zhodnocení a stanovení priority pro opravy v místech s lokalizovanými úniky a netěsnostmi. Další novinkou je odhad emisí CO2, jehož primárním cílem je určovat dopad lokalizace a oprav úniků na emise CO2 a to jak jednotlivě tak z celkového počtu detekovaných netěsností.
Právě tyto schopnosti rychlého odhalení přesného místa i malých úniků a netěsností v systémech stlačeného vzduchu a jejich okamžitou kvantifikací spolu s jednoduchým intuitivním ovládáním a možností použití v hlučném výrobním prostředí je jednou z hlavních předností této kamery.

Dalším nabízeným typem je akustická kamera ii910, která má lepší parametry v citlivosti, detekční délce (až 120 metrů) a větší šířce frekvenčního rozsahu. Hlavní výhodou této kamery oproti předchozímu typu je především schopnost detekce korónových a částečných výbojů a také úniků plynu a podtlaků. Vše výše zmíněné se také promítá na vyšší ceně průmyslových akustických kamer od této společnosti. Přesto je většinou návratnost této investice velice rychlá.

Jako alternativa právě přichází na trh akustická kamera AI56 od společnosti HIKMICRO, která vznikla pod záštitou společnosti HIKVISION, světového lídra na poli stacionárních zabezpečovacích systémů a loveckých pomůcek. Jedná se o čínského výrobce, ale to dnes již není známka nekvalitních produktů. V tomto případě je tomu právě naopak. Společnost HIKMICRO na trhu představuje kvalitní produkty a to nejen díky vlastnímu vývoji vysoce kvalitních čipů (na které poskytují desetiletou záruku), ale i vysokou úrovní zpracování a použitím odolných materiálů. To vše za dostupné ceny pro široký okruh zájemců. Tato alternativa na poli detekce úniků a netěsností v tlakových systémech sice nemá stejné parametry  jako výše zmíněné produkty od Fluke, ale jde o velice zajímavou akustickou kameru v kategorii poměru ceny a výkonu. Výhodou může být její pistolové provedení a tedy možnost obsluhovat kameru pouze jednou rukou.  To mohou někteří uživatelé preferovat před větším displejem kamer Fluke.
Stejně jako předchozí akustické kamery disponuje i tato 64 mikrofony a detekcí až na 100 metrů ovšem s nižší citlivostí.

Díky tomu nemusí odhalit stejně malé úniky, které odhalí kamery Fluke, ale střední až velké, které mají největší podíl na zvýšené spotřebě energií a následných nákladech odhalit dokáže. Proto nemusí být tato kamera vhodnou volbou do velkých výrobních hal, kde je zapotřebí detekovat malé úniky a netěsnosti na velkou vzdálenost.
Výhodou u tohoto produktu je možnost uložení snímků (kapacita pro až 20 000 snímků) nebo videí (60 hodin) na vyjímatelnou SD kartu s pamětí 64 GB a možnost komunikace nejen přes USB-C, ale také přes WiFi rozhraní. Stejně jako u akustických kamer společnosti Fluke disponuje i tato velice jednoduchým a intuitivním ovládáním.
Podrobnější popis parametrů zmíněných typů akustických kamer od obou výrobců naleznete na našich stránkách https://www.ghvtrading.cz/

Firma GHV Trading, spol. s r.o. také nabízí předvedení a otestování akustických kamer v reálných podmínkách Vaší firmy či zapůjčení na libovolnou dobu pro jednorázovou údržbu provozu.

Časopis ATP Journal 05/2023
Bc. Ivana Pallová
Bc. Ivana Pallová
Technicko-obchodná specialistka testovacích a meracích prístrojov FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS a ostatné.
