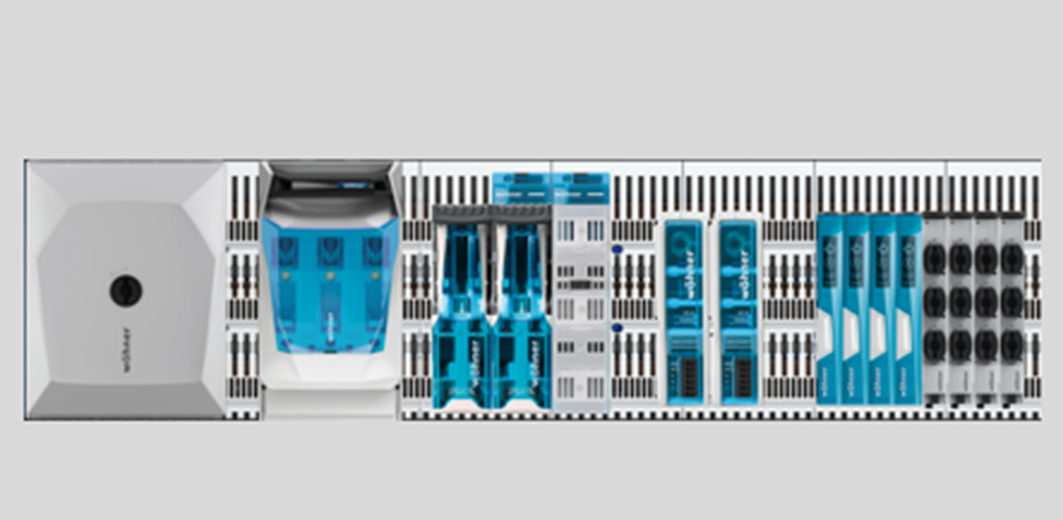

Crossboard od spoločnosti Wöhner ponúka jednoduchú montáž, stupeň ochrany IP20 a zaťaženie až 800 A
Jednoduchá montáž, stupeň krytia IP20 a zaťaženie až 800 A. Nový systém Crossboard od nemeckej spoločnosti Wöhner prináša moderné riešenie pre prehľadnú konštrukciu rozvádzačov, úsporu miesta a jednoduchú inštaláciu poistiek aj zbernicových prvkov. Nové dosky Crossboard sa vyrábajú v šírkach od 500 do 1100 mm v krokoch po 100 mm. Tým je zabezpečené pokrytie väčšiny rozmerov štandardizovaných rozvádzačových skríň.
Montáž prebieha dvoma spôsobmi. Dosky s označením 116 na začiatku objednávacieho kódu je možné napájať iba z prednej strany prostredníctvom pripojovacích panelov alebo svoriek. Dosky s číslom 118 na začiatku možno umiestniť na špeciálne adaptéry a podložky. Tieto adaptéry potom slúžia ako pripojovací panel do 500 (01066.000) alebo 800 A (01065.000). Pri použití týchto adaptérov je však potrebné použiť aj podložku 01067.000, aby doska Crossboardu správne držala na paneli. Použitím týchto prvkov sa ušetrí miesto na hlavnej montážnej doske. Je potom možné použiť viac adaptérov, držiakov poistiek alebo odpojovačov.
Moderný design nielen v oblasti pripojenia
Pre čelné pripojenie k doskám Crossboard 800 A vyvinula nemecká spoločnosť Wöhner dva typy pripojovacích panelov v modernom dizajne na pripojenie vodičov s prierezom 95 – 300 mm² alebo medených lamielových zberníc.
Ďalšou novinkou sú poistkové odpojovače Secur (na obrázku vľavo) pre všetky typy menších poistiek (D0, 10×38 aj CC podľa UL 248-4). Je možné si vybrať medzi vyhotovením bez LED indikácie alebo s ňou, vybaveným poistkou. Poslednou novinkou pre Crossboard 800 A sú poistkové odpojovače typu Quadron (na obrázku vpravo) pre poistky NH 00 do 160 A. Opäť v dvoch vyhotoveniach pre pripojenie prostredníctvom svorky s objímkou alebo prostredníctvom oka na skrutku M8.
S dôrazom na kompatibilitu
Systém Crossboard 800 A bol navrhnutý tak, aby okrem noviniek dokázal integrovať aj väčšinu starších komponentov zo staršieho a dlhoročne osvedčeného systému Crossboard 125/250 A. A to vrátane najmenšieho odpojovača na svete 33800.000 a elektronických komponentov Omus a Motus C14 či zdrojov 24 VDC Broome 10 a 20. Broome 20 (na obrázku vľavo) je tiež tohtoročnou novinkou. Na rozdiel od staršieho modelu je možné tento zaťažiť až 20 A.
