Meracie transformátory MBS

Datum: 10.06.2026

Výhradným zástupcom spoločnosti MBS AG pre Českú republiku a Slovensko je spoločnosť GHV Trading, spol. s r. o., Brno, ktorá zabezpečuje dodávky kompletného sortimentu týchto meracích prúdových transformátorov používaných v rozvodných zariadeniach nízkeho napätia.

Spoločnosť GHV Trading, spol. s r. o., Brno od roku 1991 úzko spolupracuje so spoločnosťou MBS AG, ktorá je dlhodobo lídrom na trhu s prúdovými transformátormi a meracou technikou. Bola založená pred viac ako 40 rokmi a stanovila si za cieľ špičkovú kvalitu a spracovanie v Nemecku – jednoducho vyrábať „Made in Germany“. To je to, čo odlišuje spoločnosť MBS AG. Každý deň dbajú na kvalitu. Každý jednotlivec je súčasťou tohto cieľa – úspešne vyvíjať vysoko kvalitné produkty. Z toho majú prospech všetci zákazníci. Pre všetky rôzne požiadavky aktívne vyvíja individuálne produkty – v špičkovej kvalite. V spoločnosti GHV Trading, spol. s r. o., Brno máme na sklade približne 8 000 ks týchto kvalitných transformátorov, ktoré sme pripravení okamžite expedovať zákazníkom.

Tieto transformátory sú určené na použitie v rozvodných zariadeniach nízkeho napätia s menovitými prúdmi do 7 500 A. Transformátory spĺňajú požiadavky normy ČSN EN 60044-1, zahraničných noriem a medzinárodných odporúčaní DIN VDE 0414/1, DIN 42600 a DIN EN 60044/1.

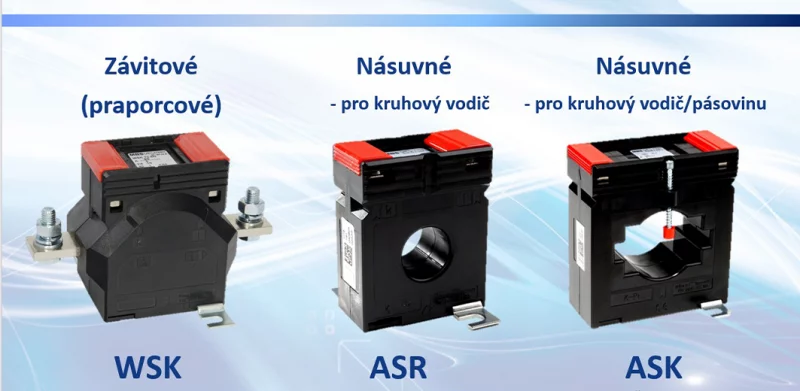

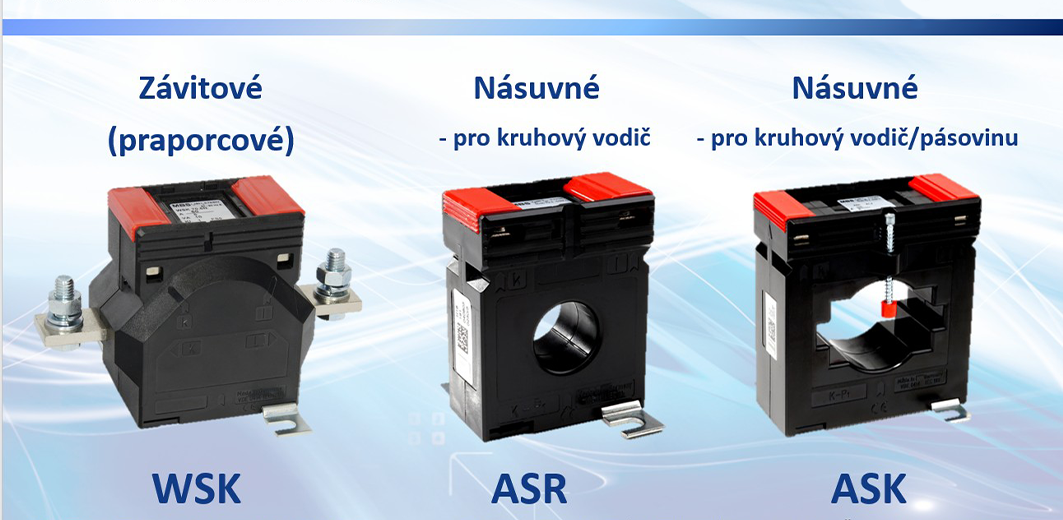

Výrobný sortiment zahŕňa rôzne typy meracích transformátorov prúdu:

WSK – so závitom pre primárne prúdy 1 až 150 A,
ASR – nasadzovacie s kruhovým otvorom pre primárne prúdy 30 až 600 A,
ASK – nasadzovacie pre primárne prúdy 30 až 7 500 A,
CTB – novinka, nasadzovacie s certifikátom UL pre primárne prúdy 50 až 2 500 A,
KSU, SUSK – sčítacie transformátory pre pripojenie dvoch až ôsmich primárnych obvodov,
ASRD – trojfázové transformátory,
KBU, KBR – nasadzovacie s rozobrateľným jadrom,
SASR, SASK – poistkové prúdové transformátory.

Štandardné hodnoty menovitého sekundárneho prúdu transformátorov sú 1 alebo 5 A.

Na meranie sú stanovené triedy presnosti 1 a 0,5, na účtovanie elektrickej energie musia byť triedy presnosti: 0,5, 0,5S alebo 0,2. Transformátory určené pre poistkové obvody sú triedy 5P alebo 10P.

Transformátory sú uzavreté v plastovom kryte z samozhášavého polykarbonátu zváraného ultrazvukom. Použitý materiál zodpovedá tepelnej triede E. Svorky sekundárneho vinutia sú osadené dvoma poniklovanými skrutkami M5 × 10 na pripojenie vonkajších obvodov vodičmi s prierezom max. 10 mm² a sú vybavené integrovanými krytkami.
K transformátorom pripojeným k elektromerom určeným na fakturáciu elektrickej energie sa dodávajú plastové kryty, ktoré umožňujú zapečatiť svorky sekundárneho vinutia.

Technické parametre transformátorov:

  • menovitý primárny prúd I1N = 1 až 7 500 A,
  • menovitý sekundárny prúd I2N = 5 A alebo 1 A,
  • trieda presnosti: 1; 0,5; 0,5S; 0,2; 5P; 10P,
  • menovitý krátkodobý prúd Ithn 60× I1N (1 s),
  • menovitý krátkodobý prúd Idyn 2,5× Ithn (závitové vyhotovenie), 100 kA (nasúvacie vyhotovenie),
  • maximálne prevádzkové napätie 0,72 kV (transformátory CTB 1 kV),
  • skúšobné napätie 3 kV,
  • menovitá frekvencia 50 Hz,
  • špeciálne vyhotovenie (na požiadanie) „tropické“ alebo pre zvýšené mechanické namáhanie,
  • nadprúdové číslo FS 5 do 1 500 A, FS 10 od 1 600 A,
  • prevádzková teplota –5 až 40 °C.

V posledných rokoch sa výrazne zvýšil podiel elektrickej energie vyrobenej z obnoviteľných zdrojov. Najčastejšie sa stretávame s veternými, fotovoltaickými, biomasovými a vodnými elektrárňami, kde na rozdiel od klasických jadrových alebo uhoľných elektrární nie sú použité čisto synchronné generátory, ale frekvenčné meniče, resp. meniče striedavého prúdu, čo znamená, že energia na ich výstupe nemá čisto sínusový priebeh. Spotreba energie sa stáva transparentnou a automatizované správy umožňujú rýchle rozhodovanie a prispôsobovanie procesov bez prekročenia energetických špičiek. Umožňujú presne monitorovať energetické toky a tým využiť potenciál úspor.

Časopis ElektroPrůmysl 06/2026
Jiří Formánek
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
