Prípojnicové systémy Wöhner – novinky Crossboard, prepínanie sietí

Crossboard

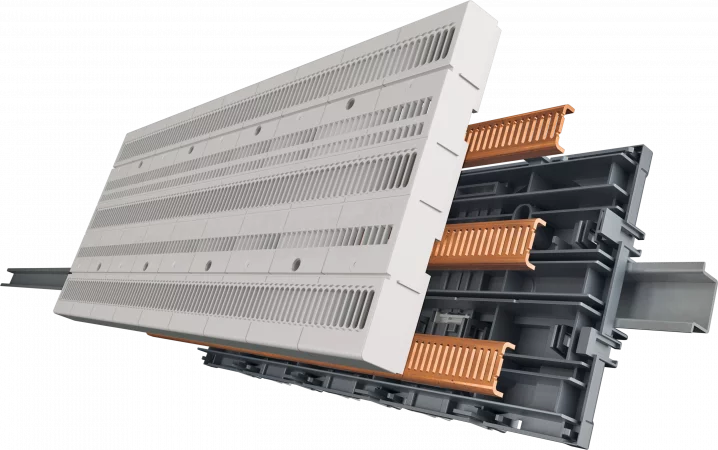

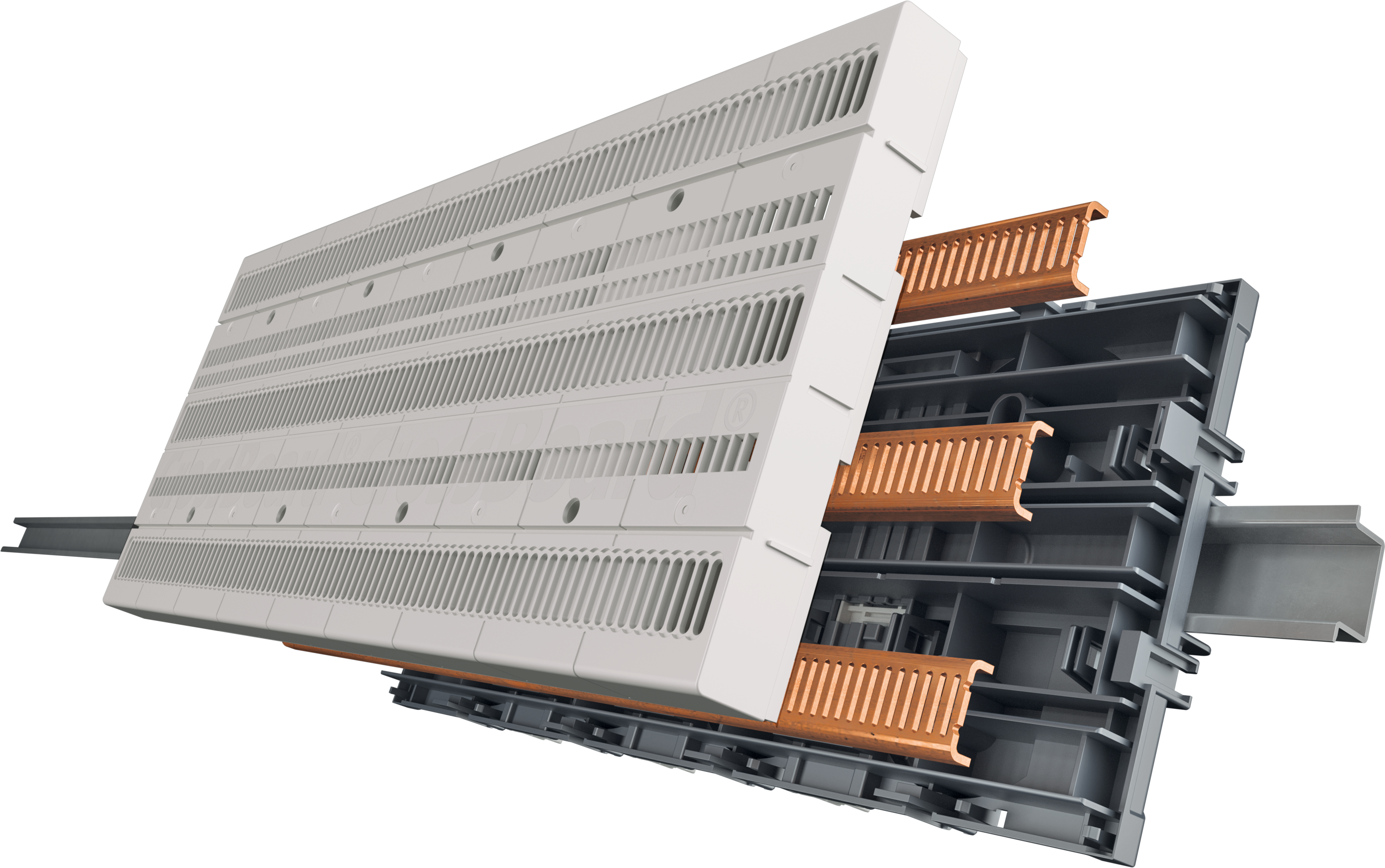

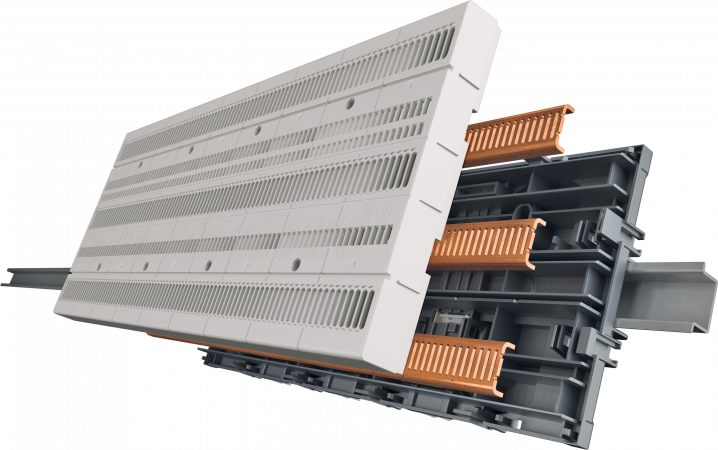

Predtým najmenší systém Crossboard s maximálnym prúdovým zaťažením 125 A prešiel v poslednom roku významnými zmenami. Teraz sa vyrába celkom v 11 dĺžkach od 225 do 1 100 mm. Novšie modely dokážu zvládnuť prúdové zaťaženie až 160 A. Do budúcna je v pláne systém pre prúd až 800 A. Na trh by mal byť uvedený v roku 2025.

Na prelome minulého a tohto roku predstavila firma hneď dve novinky pre systém Crossboard. Tou prvou je merací modul CrossMT do 100 A s komunikáciou IO-link. Modul funguje ako kus medzi dosku Crossboard a niektorý z adaptérov, odpínačov alebo aj zdroj 24 VDC Broome 10. CroosMT meria všetky hodnoty potrebné v dobe auto matizácie a regulovaného merania, zobrazuje svoju funkciu pomocou LED a prenáša údaje normalizovanou komunikáciou typu IO-link. Pomocou modulu tak možno sledovať nielen spotrebovanú energiu, ale aj rovnomerné zaťaženie fáz alebo poruchu.

Druhou novinkou je pripojovací panel pre dosky 500 až 1 100 mm s pripojovacími svorkami pre vodiče s prierezom až 150 mm2. Úspory na samotnej doske Crossboard sa dosahujú montážou zospodu. Panel sa k montážnej doske v rozvádzači pripevňuje skrutkami. Crossboard sa potom do panelu iba zacvakne. Ako doplnok slúži upevňovací panel 01605.000 bez elektrického prepojenia. Tento panel slúži iba ako podpera a pre dlhšie dosky Crossboard je potrebných aj viac panelov na dosiahnutie správnej funkcie a mechanických vlastností. Kompatibilitu panelov a dosiek Crossboard
treba vždy overiť!

Ak nie sú použité nové pripojovacie panely, možno všetky dosky Crossboard pripevniť na montážne panely skrutkami alebo pomocou DIN lišty. Ku všetkým dostupným doskám Crossboard je vhodné všetko dosiaľ vyrábané príslušenstvo. Od jedno- aj trojpólových adaptérov (16 – 160 A) cez odpínače pre poistky NH000 až po elektronické zariadenia (MOTUS C14, Broome 10…).

Osadenie komponentov je aj pod napätím bezpečné, jednotlivé prvky sa nasadzujú iba zacvaknutím. Na demontáž prvkov zo systému potom stačí plochý skrutkovač. Všetky moduly sú v súlade so štandardmi IEC 61
349 a UL 508.

Motus/Omus C14

V roku 2024 bol rozšírený aj sortiment elektronických súčiastok z nového radu C14. Okrem už spomínaného motorového spúšťača Motus C14 je teraz k dispozícii Omus C14. Omus slúži primárne na spínanie odporových záťaží, a to buď do 2,6 A, alebo 6,6 A podľa vyhotovenia prístroja. Obe vyhotovenia sú vybavené LCD displejom, stavovou LED a komunikáciou štandardu IO-link. Spínať možno každú fázu zvlášť alebo všetky tri naraz.

Okrem Crossboardu sa tieto zariadenia vyrábajú aj pre systém 30Compact, 60Classic
a na montáž na DIN lištu.

Manuálne odpínače a prepínače sietí Capus ®Panel

Bezpečné odopnutie elektrických inštalácií je základným kameňom bezpečnosti pri poruche a údržbe. Panelové odpínače bez poistiek Capus sú konštruované pre prúd od 32 do 3 150 A v niekoľkých variantoch vyhotovenia: štandardné 3-pólové, 3+N a 4-pólové. Pre prúd 32 a 64 A sa dodáva aj 6-pólový variant. Odpínače sú štandardne vybavené čiernou kľukou, ktorú možno zameniť za bezpečnostnú žlto-červenú s uzamykateľnou spojkou do dverí.

Požiadavky na prepínanie dvoch sietí sú s nástupom fotovoltiky stále častejšie. Aj preto sa v ponuke objavili manuálne prepínače sietí od 160 do 1 600 A. Okrem trojpólovej verzie sú k dispozícii aj vo verzii tri + N. N-pól je spínaný/rozopínaný s časovým predstihom/odstupom na zaistenie maximálnej bezpečnosti. Súčasťou prepínača je praktická čierna páka, ktorú možno pomocou spojky a predlžovacieho hriadeľa umiestniť aj na dvere rozvádzača. Vypínače aj prepínače možno doplniť o pomocné kontakty, kryty a prepojky fáz vzhľadom na ľahšiu montáž.
