SCHLEGEL: ovládacie a signalizačné prvky pre moderné rozvádzače a stroje

Pri navrhovaní moderných zariadení sa dnes už nehodnotia len elektrické parametre alebo cena jednotlivých komponentov. Čoraz väčšiu úlohu zohráva aj prehľadnosť ovládania, rýchla orientácia obsluhy, mechanická odolnosť a vizuálna úroveň celého riešenia. Ovládacie prvky sú pritom jednou z mála častí zariadenia, ktoré používateľ skutočne vníma pri každodennej práci.

Práve v tejto oblasti spoločnosť SCHLEGEL ťaží z kombinácie technickej robustnosti a modularity. Výrobca ponúka rôzne dizajnové rady, plastové aj kovové vyhotovenia, okrúhle aj hranaté varianty, zapustené aj vystupujúce čelné strany a široké možnosti kombinácií hlavíc, štítkov, kontroliek a kontaktných blokov. Výsledkom je možnosť navrhnúť ovládací prvok presne podľa požadovanej funkcie aj vzhľadu.

Pre výrobcov rozvádzačov a strojov je to dôležité aj z praktického hľadiska. Ak je možné v rámci jedného projektu použiť jednotný systém tlačidiel, prepínačov, signalizačných kontroliek a núdzových prvkov, zjednodušuje to konštrukciu, montáž aj budúci servis zariadenia.

Ak je niečo, s čím sa portfólio spoločnosti SCHLEGEL spája najviac, sú to práve núdzové tlačidlá STOP. Výrobca sa pri nich opiera o dlhoročné skúsenosti, robustné mechanické vyhotovenie a širokú ponuku variantov pre rôzne montážne otvory, spôsoby odblokovania aj požiadavky na stupeň krytia, ktoré sa v závislosti od konkrétneho typu pohybujú od IP65 až po IP69K.

Z pohľadu konštruktéra je podstatné, že núdzové ovládače SCHLEGEL spĺňajú požiadavky noriem EN 60947-5-5 a DIN EN ISO 13850. Kontaktné bloky sú navyše dostupné aj vo vyhotovení s núteným rozopínaním podľa EN 60947-5-1, čo rozširuje možnosti pri navrhovaní bezpečnostných funkcií zariadení.

Praktickou výhodou sú aj varianty s osvetlením, ktoré môžu pomôcť signalizovať aktuálny stav alebo aktívne ovládacie miesto. V rozsiahlejších linkách alebo pri viacerých paneloch tak obsluha môže rýchlejšie rozpoznať, ktorá časť zariadenia je v prevádzke a ktorá nie.

Ďalšou zaujímavou vlastnosťou sú samokontrolné kontaktné bloky, ktoré podľa spoločnosti SCHLEGEL vyvolajú núdzový signál napríklad pri nesprávnej montáži alebo pri mechanickom oddelení bloku od hlavice. Aj to ukazuje, že bezpečnosť núdzového zastavenia dnes nie je len otázkou samotného červeného tlačidla, ale celkovej spoľahlivosti systému.

Tlačidlá, prepínače aj signalizácia v jednom systéme

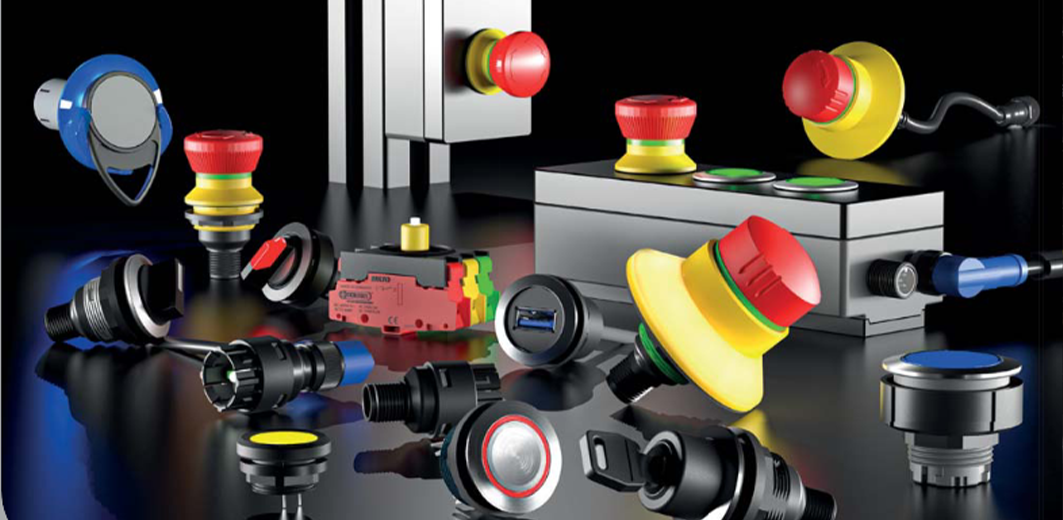

Hoci núdzové tlačidlá STOP priťahujú najväčšiu pozornosť, skutočná sila portfólia SCHLEGEL spočíva v jeho ucelenosti. Okrem núdzových prvkov zahŕňa sortiment aj štandardné ovládacie tlačidlá, otočné a páčkové prepínače, kľúčové prepínače, signalizačné prvky, podsvietené prvky, ako aj komponenty na pripojenie komunikačných a dátových rozhraní.

Dôležité je, že jednotlivé časti systému na seba logicky nadväzujú. Hlavičky, popisné štítky, kontaktné jednotky aj osvetľovacie prvky je možné kombinovať podľa požadovanej funkcie, takže výsledné riešenie môže byť technicky presné a zároveň vizuálne jednotné.

Okrem klasických mechanických ovládacích prvkov stojí za pozornosť aj novinka 2BSecure. Tá ukazuje, že bezpečnosť priemyselných zariadení už dnes nesúvisí len s núdzovým zastavením alebo elektrickou ochranou, ale čoraz viac aj s riadením prístupu k dátovým a servisným rozhraniam.

Riešenie 2BSecure je určené na ochranu otvorených rozhraní, najmä USB a Ethernetu. Tieto rozhrania sú v predvolenom stave deaktivované a aktivovať ich môže iba oprávnená osoba, napríklad prostredníctvom PLC, IPC, kľúčového spínača alebo systému RFID. Výhodou je jednoduchá integrácia aj do už existujúcich zariadení.

Spoločnosť SCHLEGEL síce v súvislosti s touto novinkou uvádza súvislosť s aktuálnymi požiadavkami na kybernetickú bezpečnosť v priemysle a spomína aj CRA alebo nariadenie Machinery Regulation 2027, pre českú technickú prax je však najvhodnejšie chápať 2BSecure predovšetkým ako konkrétny konštrukčný prostriedok na obmedzenie prístupu k otvoreným portom, a nie ako automatické „splnenie legislatívy“.

V čase, keď sa na priemyselné zariadenia čoraz viac prenášajú požiadavky na ochranu údajov, servisné zásahy a riadenie prístupu, sa ochrana rozhraní stáva logickým doplnkom klasických bezpečnostných opatrení.
