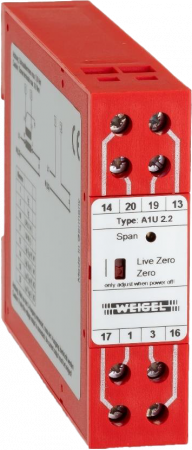

A1U 2.2 - Merací prevodník striedavého prúdu
Merací prevodník sinusového striedavého prúdu.
Dopyt na produktPorovnať
Nahradené produktmi
meraciu jednu elektrickú veličinu s dvoma prepínateľnými výstupmi a veľkopásmovým pomocným napájaním
Popis produktu
Vstupní veličiny
| Vstupní veličina | sinusový střídavý proud |
|---|---|
| Rozsah vstupních hodnot | 0 - 200 μA 0 - 10 A |
| Kmitočtový rozsah | 48...62 Hz |
| RE | cca. 2 kOhm/V cca. 33 kOhm/V |
| Příkon | IE x 0,1 V - proudový vstup UE2 / RE – napěťový vstup |
| Provozní napětí | 519 V AC max, 300 V DC (300V CAT III) |
| Povolené vybuzení rozsahu | 1,2 IEN |
| Mez přetížitelnosti | 1,2 IEN trvale 20 IEN max. 1 s |
Použití
Měřicí převodníky řady 2.2 převádějí libovolný proud na vynucený stejnosměrný proud. Tyto výstupní signály mohou být indikovány měřícími přístroji, cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci.
V řadě 2.2 jsou typy pro měření sinusových i nesinusových AC veličin i stejnosměrných DC veličin. Při dodržení maximálního nebo minimálního povoleného zatížení lze současně používat několik vyhodnocovacích zařízení výstupních signálů. Pomocné napájení je přiváděno na samostatné vstupní svorky. Vstup, výstupy a pomocné napájení jsou od sebe galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení. Převodníky jsou určeny pro montáž do elektrických strojů a rozváděčů. Při montáži a užívání je třeba dodržovat platné předpisy a legislativu.
Popis funkce
Proud je měřen přes bočník. Signál je poté optickou vazbou galvanicky oddělen od vstupu a převeden na stejnosměrné vynucené napětí nebo proud.
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vynucený stejnosměrný proud |
|---|---|
| Jmenovitý proud IAN | 0...20 mA nebo 4 - 20 mA |
| Výstupní zátěž RA | 0...500 Ω |
| Omezení proudu | 140 - 150% koncové hodnoty |
| Napěťový výstup | |
| Výstupní napětí UA | Vynucené DC napětí |
| Zbytkové vlnění při RA max | 0 - 10 V nebo 2 - 10 V |
| Doba ustálení při RA max | ≥ 4 kΩ |
| Napěťový výstup | |
| Chyba zátěže | ≤ 0,1 % při změně zátěže 50 % |
| Zbytkové zvlnění | ≤ 1% eff |
| Doba ustálení | ca. 500 ms 250ms 100ms |
| Napětí naprázdno | ≤ 15 V |
Funkční schéma
Upozornění:
Vstup, výstup a pomocné napájení jsou galvanicky odděleny!
Osazení svorek
| Schéma | Svorka | Funkce | Svorka | Funkce |
 |
1 | IE (+) - proudový příkon | 13 | UA (+) - výstupní napětí |
| 3 | IE (-) - proudový příkon | 14 | UA (-) - výstupní napětí | |
| 2 | UE (+) - vstupní napětí | 19 | IA (+) - proudový výstup | |
| 5 | UE (-) - vstupní napětí | 20 | IA (-) - proudový výstup | |
| 16 | UHL1 (+) - pomocný napěťový příkon | |||
| 17 | UHN (-) - pomocný napěťový příkon |
Upozornění:
Oba výstupy nesmí být vzájemně propojeny!
Pokud je připojen pouze napěťový výstup, musí být svorky 19 a 20
(proudový výstup) propojeny!
Konverzní charakteristiky
Schéma zapojení
Rozměry
- Potenciometr: opětovné konečné hodnoty (obvykle není nutné
žádné nastavení) - Přepínač výstupů:
Horní poloha: 0 – 20mA / 0 - 10V
Spodní poloha: 4 - 20mA / 2 - 10V
Upozornění:
S přepínačem smí být manipulováno pouze při vypnutém převodníku!
Před manipulací odpojte z převodníku všechny vodiče!
Pomocné napájení
| Kód | Pomocné napětí | Příkon |
| H1 | 230 V~ (195 - 253 V), 48 - 62 Hz | <3.5VA |
| H2 | 115 V~ (98 - 126 V), 48 - 62 Hz | <3.5VA |
Podmínky okolního prostředí
| Uživatelská skupina | I Třída převodníku K55 |
| Rozsah pracovní teploty | -10 až +55 °C |
| Rozsah skladovací teploty | -25 až +70 °C |
| Relativní vlhkost | ≤ 75 % ročního průměru, bez kondenzace. Zařízení určeno pouze k vnitřnímu použití! |
Přesnost při jmenovitých podmínkách
| Přesnost | |
| Přesnost | Třída 0,5 (± 0,5 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,02 % / K – platný pro standardní provedení a maximálně po dobu 1 roku |
| Jmenovité podmínky | |
| Vstupní napětí | UEN ± 2 % |
| Kmitočet | 45 – 62 Hz ± 1%, činitel harmonického zkreslení 0.05 |
| Průběh signálu | sinusoida, činitel harmonického zkreslení ≤ 0.05 % |
| Zátěž | 0,5 RAmax ± 1% |
| Teplota okolí | 23 °C ± 1 K |
| Doba náběhu | ≤ 5 min |
| Pomocné napájení | UHN ± 2 %, 50...60 Hz |
Předpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 60 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| DIN EN 61 000-4-3 |
Technické parametre
| Konštrukčné prevedenie púzdra | púzdro so západkou pre montáž na nosnú lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál púzdra | ABS/PC čierny, so zhášacími prísadami podľa UL 94 V - 0 |
| Pripojovacie svorky | skrutkové svorky |
| Prierezy pripojovacích vodičov | max. ≤ 4 mm2 |
| Stupeň krytia | IP 40 púzdro, IP 20 svorky |
| Skúšobné napätie | 2210 V všetky obvody proti púzdru 3536 V všetky obvody vzájomne |
| Pracovné napätie | 300 V (sieťové napätie fáza-nula) |
| Trieda ochrany | II |
| Kategória prepätia | CAT III |
| Stupeň znečistenia | 2 |
| Rozmery š × v × d | 22,5×80×115 mm |
| Hmotnosť | cca 0,12 kg |
