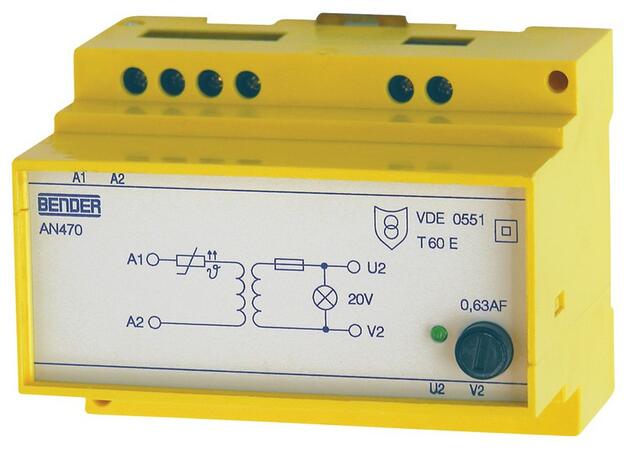

AN470 - Napájací transformátor
Napájací transformátor 20 V AC
Dopyt na produktPorovnať
Nahradené produktmi
Napájací transformátor AN450 je určený na napájanie prístrojov firmy BENDER napätím 20 V AC.
Popis produktu
Transformátor AN470 je určený na napájanie prístrojov firmy BENDER napätím 20 V AC. Ak je potrebné napájať viac prístrojov, resp. panelov, je možné pripojiť 2 alebo viac zdrojov paralelne.
Rozšírené informácie
Popis a použitie
Transformátor AN470 je určený na napájanie prístrojov firmy BENDER napätím 20 V AC. Pomocou jedného napájacieho zdroja možno napájať max. 4 ks panelov MK2430, MK2007, max. 3 ks panelov MK800 alebo ich kombináciu. Ak je potrebné napájať viac panelov, je možné 2 či viac zdrojov pripojiť paralelne.
Funkcia
Ak pripojíte niektorý zo signalizačných panelov MK2430, MK2007 alebo MK800 ku strážiču izolácie isoMED427P, musí sa panel napájať z prídavného zdroja napätia 20 V AC. Zdroj AN470 slúži na napájanie až 4 ks panelov. Primárne napätie 230 V AC sa pripojí na vývody A1/A2. Výstupné napätie 20 V AC je na vývodoch U2/V2. Vstupné i výstupné vývody sú zdvojené, aby sa lepšie pripájali ďalšie paralelné zdroje. Sekundárny obvod je chránený interným PTC. Pracovná LED (zelená) "ON/ZAPNUTÉ" svieti v prípade, že je zariadenie v prevádzke.
Konštrukcia
Montáž je možná na DIN lištu v súlade s IEC 60715, do rozvádzačov v súlade s DIN 43 871 alebo montáž pomocou šraub.
Rozmery puzdra X470
Údaje pre objednanie
| Typ | Men. napájacie napätie Us | Men. výstupné napätie | Objednacie číslo |
| AN470 | AC 230 V, 50...60 Hz | AC 20 V, 50...60 Hz | B924188 |
|---|---|---|---|
| Ďalšie typy na vyžiadanie | |||
Technické parametre
| Izolácia podľa IEC 60664-1 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité rázové skúšobné napätie | 4 kV |
| Parametre napájania | |
| Menovité napájacie napätie Us | viď údaje pre objednanie |
|---|---|
| Menovitá frekvencia napájacieho napätia Us | viď údaje pre objednanie |
| Rozsah pracovného napätia | 0,85...1,1 US |
| Sekundárne napätie | AC 20 V |
| Menovitá frekvencia | 50...60 Hz |
| Max. záťaž sekundárneho obvodu | ≤ 10 VA |
| Všeobecné údaje | |
| Typ pripojenia vodičov | šraubové svorky |
|---|---|
| Pracovná teplota okolia | -10...55 °C |
| Skladovacia teplota | -40...70 °C |
| Pracovný režim | nepretržitá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia, vnútorné súčasti (DIN EN 60529) | IP30 |
| Stupeň krytia, svorkyti (DIN EN 60529) | IP20 |
| Materiál puzdra | polykarbonát |
| Samozhášavosť | UL94V-0 |
| Rýchla montáž na DIN lištu | podľa IEC 60715 |
| Hmotnosť | ≤ 560 g |
| Puzdro | X470 |
