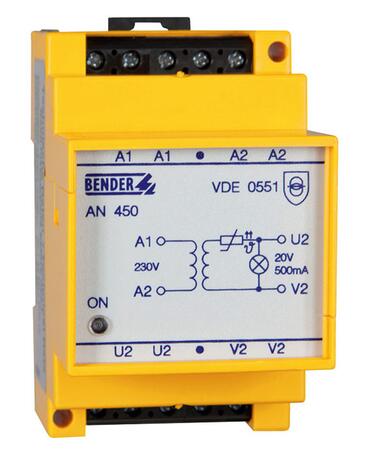

AN450 - Napájací transformátor
Napájací transformátor 20 V AC
Napájací transformátor AN450 je určený na napájanie prístrojov firmy BENDER napätím 20 V AC.
Popis produktu
Transformátor AN450 je určený na napájanie prístrojov firmy BENDER napätím 20 V AC. Ak je potrebné napájať viac prístrojov resp. panelov, je možné pripojiť 2 alebo viac zdrojov paralelne.
Rozšírené informácie
Popis a použitie
Transformátor AN450 je určený na napájanie prístrojov firmy BENDER napätím 20 V AC. Pomocou jedného napájacieho zdroja možno napájať max. 3 ks panelov MK2430, MK2007 alebo ich kombináciu. Ak je potrebné napájať viac panelov, je možné 2 či viac zdrojov pripojiť paralelne.
Funkcia
Ak pripojíte niektorý zo signalizačných panelov MK2430 alebo MK2007 ku strážiču izolácie isoMED427P, musí sa panel napájať z prídavného zdroja napätia 20 V AC. Zdroj AN450 slúži na napájanie až 3 ks panelov. Primárne napätie 230 V AC sa pripojí na vývody A1/A2. Výstupné napätie 20 V AC je na vývodoch U2/V2. Vstupné i výstupné vývody sú zdvojené, aby sa lepšie pripájali ďalšie paralelné zdroje. Sekundárny obvod je chránený interným PTC. Pracovná LED (zelená) "ON/ZAPNUTÉ" svieti v prípade, že je zariadenie v prevádzke.
Design a konštrukcia
Montáž je možná na DIN lištu v súlade s IEC 60715, do rozvádzačov v súlade s DIN 43 871 alebo montáž pomocou šraub.
Rozmery puzdra X440
Technické parametre
Izolácia podľa IEC 60664-1 | |
Menovité izolačné napätie | AC 250 V |
---|---|
Menovité rázové skúšobné napätie | 4 kV |
Parametre napájania | |
Menovité napájacie napätie Us | viď údaje pre objednávku |
---|---|
Menovitá frekvencia napájacieho napätia Us | viď údaje pre objednávku |
Rozsah pracovného napätia | 0,85...1,1 US |
Sekundárne napätie | AC 20 V |
Menovitá frekvencia | 50...60 Hz |
Max. záťaž sekundárneho obvodu | ≤ 9 VA |
Všeobecné údaje | |
Typ pripojenia vodičov | šraubové svorky |
---|---|
Pracovná teplota okolia | -10...55 °C |
Skladovacia teplota | -40...70 °C |
Pracovný režim | nepretržitá prevádzka |
Montáž | v akejkoľvek pozícii |
Stupeň krytia, vnútorné súčasti (DIN EN 60529) | IP30 |
Stupeň krytia, svorky (DIN EN 60529) | IP20 |
Materiál puzdra | polykarbonát |
Samozhášavosť | UL94V-0 |
Rýchla montáž na DIN lištu | podľa IEC 60715 |
Hmotnosť | ≤ 400 g |
Puzdro | X440 |
