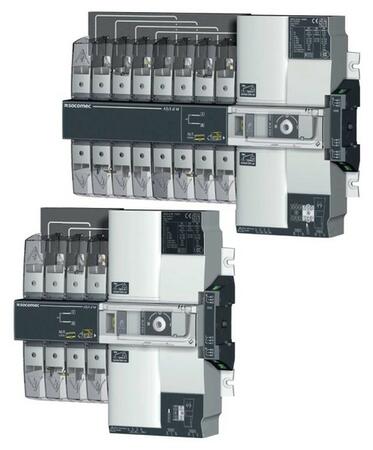

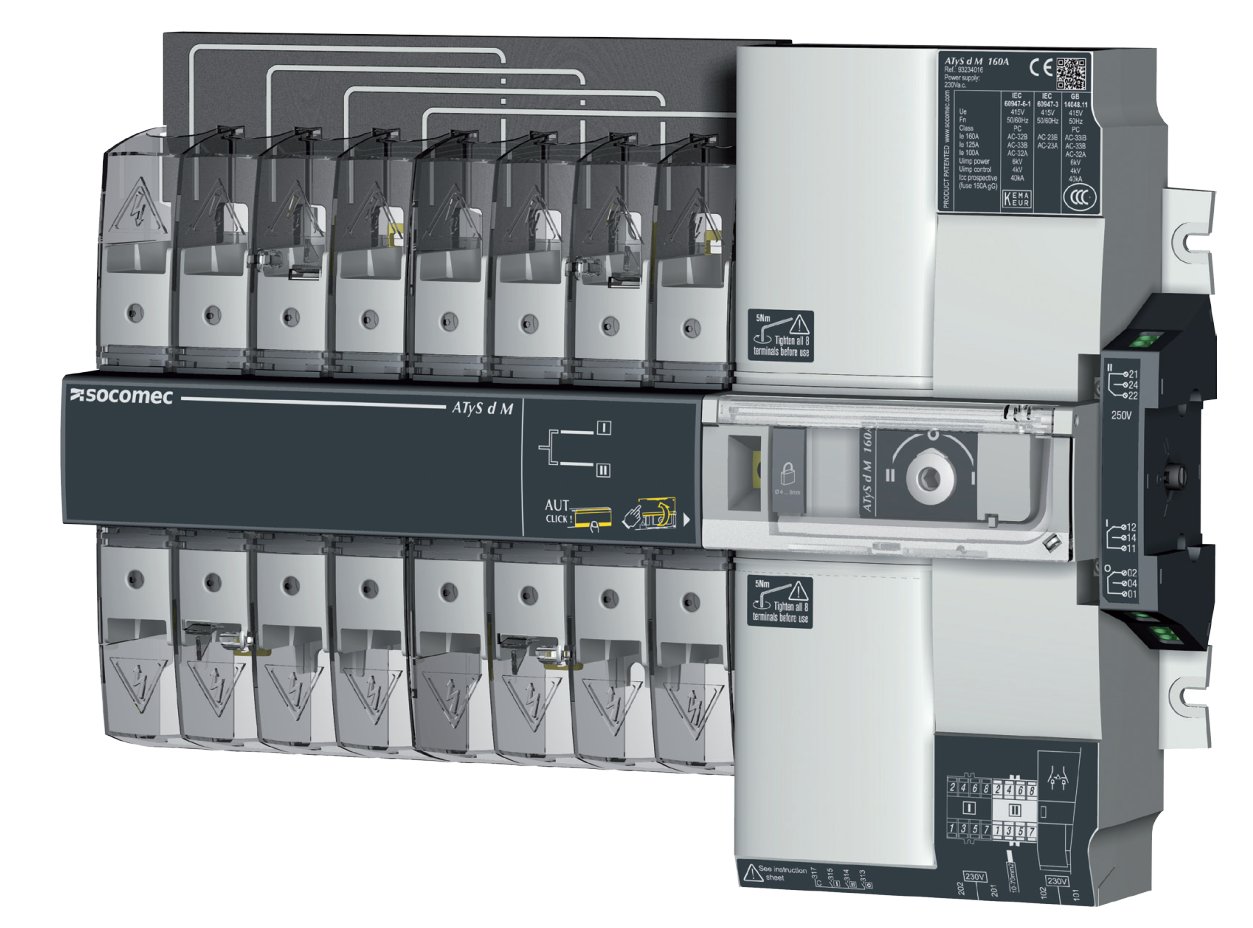

ATyS d M - Diaľkovo ovládaný prepínač sietí do 160 A
Prepínač sietí so vzdialeným ovládaním pomocou elektrických impulzov a mechanickým blokovaním polôh.

Varianty k produktu ATyS d M - Diaľkovo ovládaný prepínač sietí do 160 A (6)

Pulsní nebo stykačová logika. Spínání bezpotenciálovým kontaktem (relé, spínač).
Napájecí napětí 230 VAC (176...288 VAC).
4-pólový přístroj do 40A.
Součástí dodávky blok pomocných kontaktů (3NO/NC - 1 kontakt pro každou polohu).

Pulsní nebo stykačová logika. Spínání bezpotenciálovým kontaktem (relé, spínač).
Napájecí napětí 230 VAC (176...288 VAC).
4-pólový přístroj do 63A.
Součástí dodávky blok pomocných kontaktů (3NO/NC - 1 kontakt pro každou polohu).

Pulsní nebo stykačová logika. Spínání bezpotenciálovým kontaktem (relé, spínač).
Napájecí napětí 230 VAC (176...288 VAC).
4-pólový přístroj do 80A.
Součástí dodávky blok pomocných kontaktů (3NO/NC - 1 kontakt pro každou polohu).

Pulsní nebo stykačová logika. Spínání bezpotenciálovým kontaktem (relé, spínač).
Napájecí napětí 230 VAC (176...288 VAC).
4-pólový přístroj do 100A.
Součástí dodávky blok pomocných kontaktů (3NO/NC - 1 kontakt pro každou polohu).

Pulsní nebo stykačová logika. Spínání bezpotenciálovým kontaktem (relé, spínač).
Napájecí napětí 230 VAC (176...288 VAC).
4-pólový přístroj do 125A.
Součástí dodávky blok pomocných kontaktů (3NO/NC - 1 kontakt pro každou polohu).

Pulsní nebo stykačová logika. Spínání bezpotenciálovým kontaktem (relé, spínač).
Napájecí napětí 230 VAC (176...288 VAC).
4-pólový přístroj do 160A.
Součástí dodávky blok pomocných kontaktů (3NO/NC - 1 kontakt pro každou polohu).
Voliteľné príslušenstvo k ATyS d M - Diaľkovo ovládaný prepínač sietí do 160 A

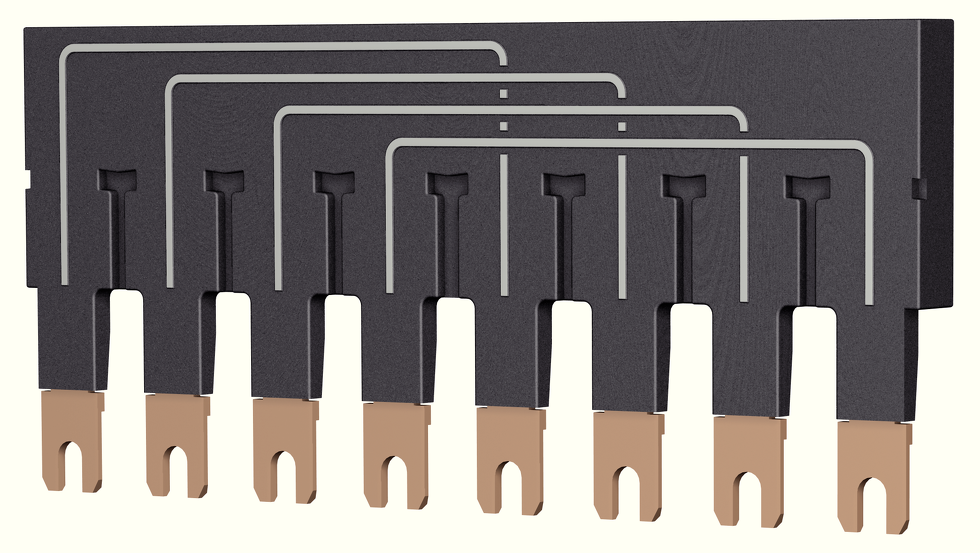

Pro 2 pólové přepínače 40 ...125A.

Pro 4 pólové přepínače 40...125A.

Pro 2 pólové přepínače 160A.

Pro 4 pólové přepínače 160A.

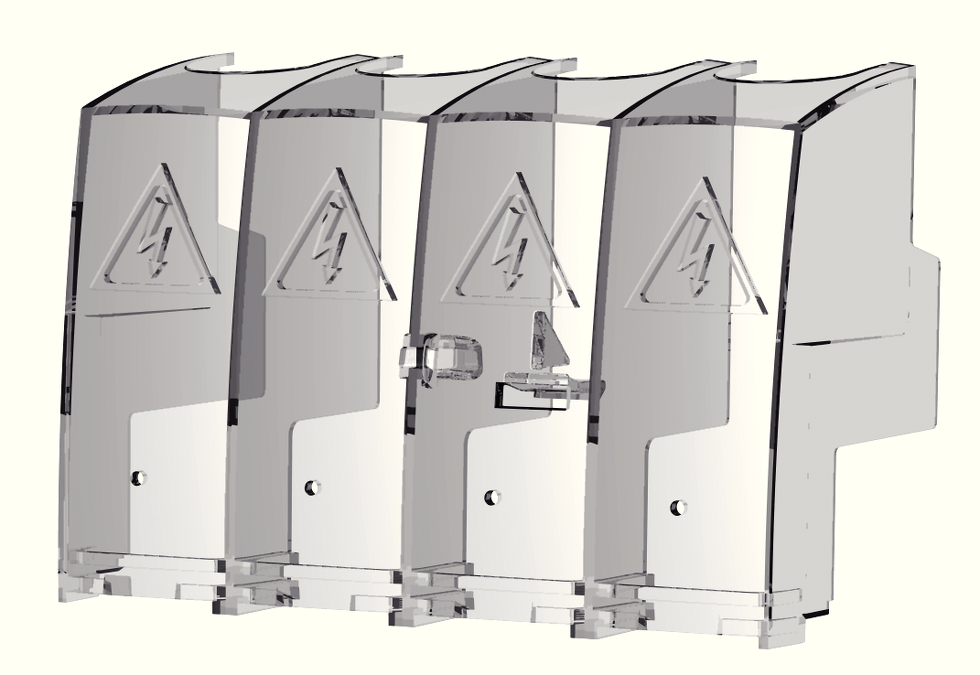

- pro 2 pólový přístroj je třeba 1 ks reference.
- pro 4 pólový přístroj jsou třeba 2 ks reference.
SIRCO MV 100 - 160A - stačí 1 ks reference.

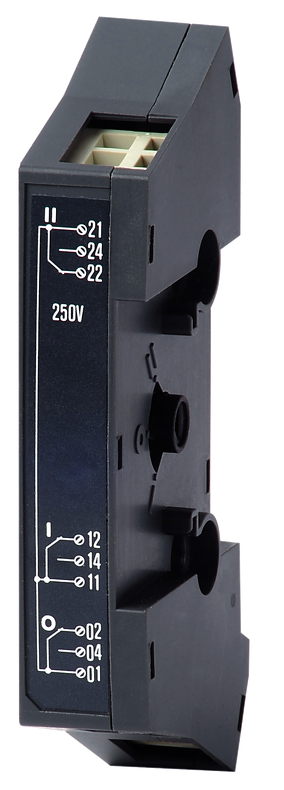

3x NO/NC pro signalizaci poloh přepínače (I,0,II).
Zatížení max. 250 VAC/5A, 24VDC/2A.
Možno instalovat 1 nebo 2 ks reference na přepínač - 2 délky montážních šroubků v balení.
Pozn:
- pro ATySet gM nebo pM je již jeden blok kontaktů 13091001 součástí setu;
- pro ATyS d M je již jeden blok kontaktů 13091001 v dodávce;
- přímý ekvivalent dřívějšího označení 13090001.

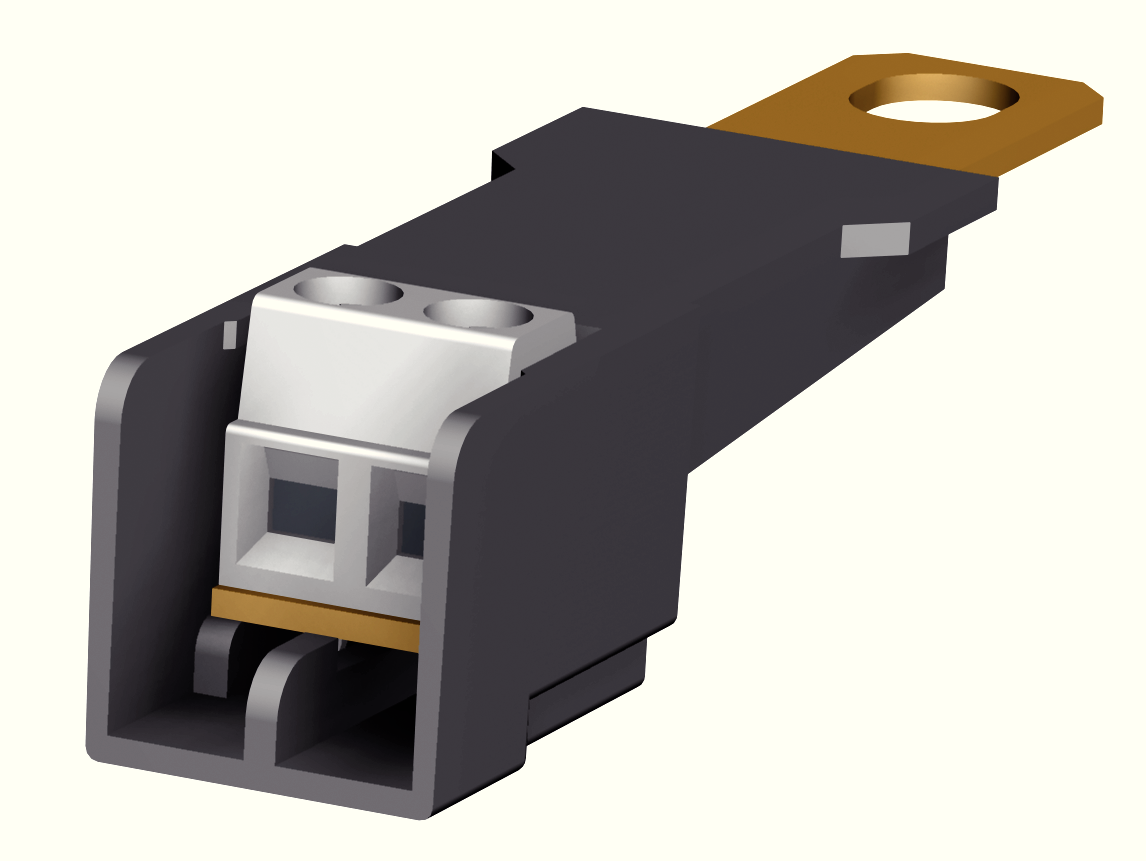

Nepoužívá se pro připojení hlavních silových vodičů.
Slouží například pro pomocné napájení ze silových svorek.
Reference obsahuje 2 kusy.
Kompatibilní přístroje:
ATyS M, SIRCO MV,
Popis produktu
Základné vlastnosti
- Diaľkovo ovládané prepínacie zariadenie.
- Možnosť núdzového ručného prepínania.
- 1fázové alebo 3fázové prevedenie.
- Dva nezávislé napájacie vstupy 230 VAC pre pripojenie napájania z oboch napájacích zdrojov.
- Prúdová zaťažiteľnosť 40 až 160 A.
- Súčasťou dodávky blok pomocných kontaktov (3NO/NC - 1 kontakt pre každú polohu).
Ovládanie
- Prepínanie je realizované zopnutím odpovedajúceho spínacieho kontaktu tlačítka (beznapäťový kontakt).
- Možnosť manuálneho prepínania polohy I - 0 - II pákou.
Rozšírené informácie
Údaje pre objednávku
Prúd | Počet pólov | Objednávacie číslo |
40 A | 2 póly | 93232004 |
---|---|---|
4 póly | 93234004 | |
63 A | 2 póly | 93232006 |
4 póly | 93234006 | |
80 A | 2 póly | 93232008 |
4 póly | 93234008 | |
100 A | 2 póly | 93232010 |
4 póly | 93234010 | |
125 A | 2 póly | 93232012 |
4 póly | 93234012 | |
160 A | 2 póly | 93232016 |
4 póly | 93234016 |
