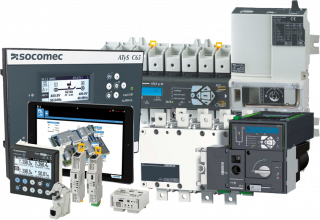

ATyS C - Záskokové automaty
Záskokové automaty francouzkej výroby pre vzdialené riadenie prepínačov s motorom, stýkačov, prípadne ističov. Aplikácie sieť/sieť, sieť/generátor, alebo generátor/generátor.
ATyS C25 (základné aplikácie, jednoduché nastavenie a rýchla inštalácia).
ATyS C55 (univerzálny prístroj, nastavenie cez displej a EasyConfig).
ATyS C65 (najnáročnejšie aplikácie, rozsiahle možnosti nastavenia a rozšírenia funkcií).

Varianty k produktu ATyS C - Záskokové automaty (3)

***
Napájení přímo ze snímané sítě, volitelně 24VDC. Integrovaný duální zdroj pro napájení přepínačů. Hlídání napětí na všech fázích a kontrola sledu fází. 5 x digitální vstup, 4 x reléový výstup, Modbus (RS485). Montáž do panelu nebo DIN lištu.
***
Volitelné příslušenství pro ATyS r:
1. 9599 4020, 9599 4040, 9599 4063 - měřicí svorka na faston na silový kontakt (8 ks v balení)
pozn: pro přepínače nad 800A součástí dodávky přepínače
2. 9529 4063, 9529 4080 - měřicí a napájecí vodiče pro propojení ATyS r / ATyS C25
pozn. délka 2 m, pro N vodič vpravo
UPOZORNĚNÍ! Pro bezproblémové zprovoznění DOPORUČUJEME použití dálkově ovládaných přepínačů ATyS (ATyS d M, ATyS r, ATyS S). Záskokový automat umí pracovat i s jističi, případně stykači, nicméně vzhledem k šíři nabídky těchto přístrojů na trhu, musí kompatibilitu a správnost zapojení garantovat projektant. Realizátor je pak zodpovědný, že se bude řídit projektem a nepoužije náhrady. Protože jde o zařízení jiného výrobce, nemůžeme garantovat kompatibilitu a zprovoznění.

Univerzální použití - síť/síť, síť/generátor, generátor/generátor.
***
Napětí sítě 88-576VAC.
Přístroj napájen přímo ze snímané sítě, volitelně 24VDC. Stupeň krytí až IP65 (s příslušenstvím 1609 0001).
2 bistabilní relé a 6 plně konfigurovatelných I/O. 1 000 alarmů a událostí.
Komunikace Modbus, RS485.
Průvodce nastavením. Plánovač pro generátor. Konfigurační software Easyconfig.
Ethernet, SNMP, BACnet pomocí brány např. DIRIS M-70 (s webserverem).
Montáž do dveří nebo na zadní panel.
UPOZORNĚNÍ! Pro bezproblémové zprovoznění DOPORUČUJEME použití dálkově ovládaných přepínačů ATyS (ATyS d M, ATyS r, ATyS S). Záskokový automat umí pracovat i s jističi, případně stykači, nicméně vzhledem k šíři nabídky těchto přístrojů na trhu, musí kompatibilitu a správnost zapojení garantovat projektant. Realizátor je pak zodpovědný, že se bude řídit projektem a nepoužije náhrady. Protože jde o zařízení jiného výrobce, nemůžeme garantovat kompatibilitu a zprovoznění.

Univerzální použití - síť/síť, síť/generátor, generátor/generátor.
***
Oproti C55 obsahuje navíc tyto funkce:
Možnost měření proudů a výkonů pomocí MTP (převod na 1A nebo 5A).
Možnost rozšíření digitálních I/O pomocí přídavných modulů Digiware (až 30 vstupů a 18 výstupů).
IP65 (těsnění v dodávce), Mechanická odolnost IK08+.
3 000 alarmů a událostí.
Interní záložní zdroj.
Plně konfigurovatelné časovače, rozhodovací úrovně, funkce I/O.
Kompatibilní s měřicím systémem Digiware (nahrazuje U-x) modul.
UPOZORNĚNÍ! Pro bezproblémové zprovoznění DOPORUČUJEME použití dálkově ovládaných přepínačů ATyS (ATyS d M, ATyS r, ATyS S). Záskokový automat umí pracovat i s jističi, případně stykači, nicméně vzhledem k šíři nabídky těchto přístrojů na trhu, musí kompatibilitu a správnost zapojení garantovat projektant. Realizátor je pak zodpovědný, že se bude řídit projektem a nepoužije náhrady. Protože jde o zařízení jiného výrobce, nemůžeme garantovat kompatibilitu a zprovoznění.
Popis produktu

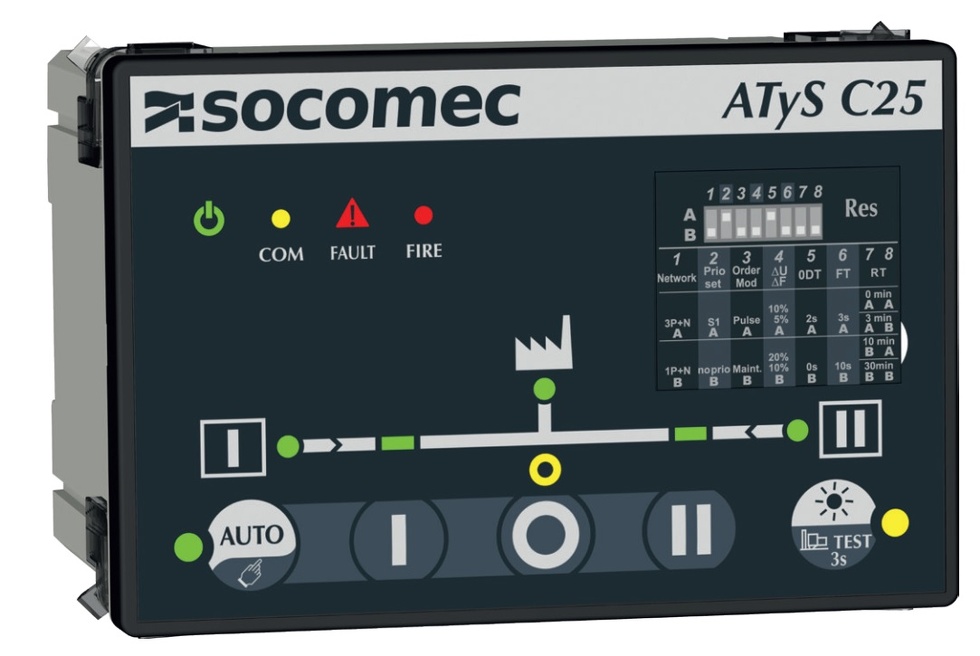

Atys C25 - ovládanie vzdialene riadených prepínačov - Atys r, Atys S, Atys d M, alebo stykačov.
- Aplikácia typu sieť / sieť, sieť / generátor; 3f + N i 1f + N.
- Napätie siete 184 - 300 VAC (pre prepínače), 190 - 300 VAC (pre stykače).
- Napájaný priamo zo snímanej siete, voliteľne 24VDC.
- Integrovaný duálny zdroj pre napájanie prepínačov.
- Stráženie napätia na všetkých fázach a kontrola sledu fáz.
- 5 x digitálny vstup, 4 x reléový výstup (max. 250VAC / 5A).
- Komunikácia Modbus, RS485.
- Univerzálna montáž do panelu alebo DIN lištu.
Atys C55 - ovládanie vzdialene riadených prepínačov - Atys r, Atys S, Atys d M, stykačov, alebo ističov.
- Univerzálne použitie - sieť / sieť, sieť / generátor, generátor / generátor.
- Napätie siete 88-576VAC.
- Prístroj napájaný priamo zo snímanej siete, voliteľne 24VDC.
- Stupeň krytia až IP65 (s príslušenstvom).
- 2 bistabilné relé a 6 plne konfigurovateľných I / O.
- 1 000 alarmov a udalostí.
- Komunikácia Modbus, RS485.
- Sprievodca nastavením.
- Plánovač pre generátor.
- Konfiguračný softvér Easyconfig.
- Ethernet, SNMP, BACnet pomocou brány napr. DIRIS M-70 (s databázou).
- DIRIS Digiware D-70 možno tiež použiť ako vzdialený displej pre viac radičov Atys C55 / C65.
- Montáž do dverí alebo na zadný panel.

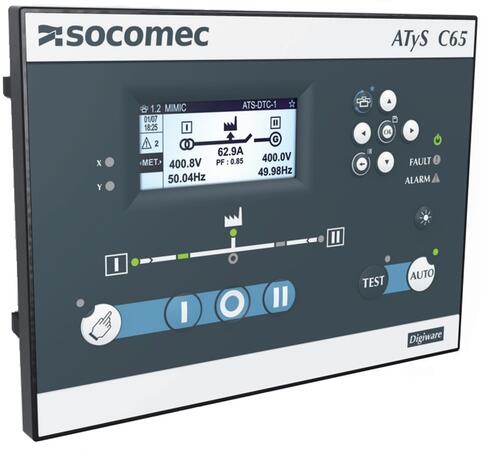

Atys C65 - plne programovateľný záskokový automat
Oproti C55 obsahuje navyše tieto funkcie:
- Možnosť merania prúdov a výkonov pomocou MTP (prevod na 1A alebo 5A).
- Možnosť rozšírenia digitálnych I / O pomocou prídavných modulov Digiware (až 30 vstupov a 18 výstupov).
- IP65 (tesnenie v dodávke), Mechanická odolnosť IK08 +.
- 3 000 alarmov a udalostí.
- Interný záložný zdroj.
- Plne konfigurovateľné časovača, rozhodovacej úrovne, funkcie I / O.
- Kompatibilný s meracím systémom Digiware (nahrádza U-x) modul.
