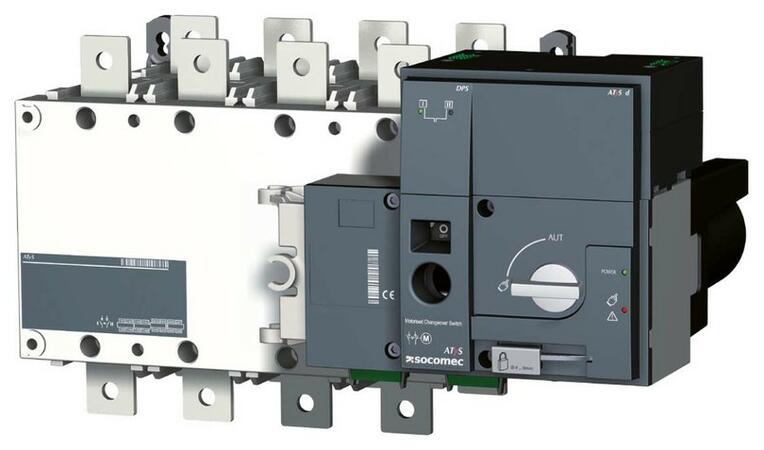

ATyS d - Diaľkovo ovládaný prepínač sietí do 3200 A
Diaľkovo ovládaný prepínač sietí. Dve nezávislé napájanie. Prepínanie pomocou bezpotenciálových kontaktov.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Nahradené produktmi
Varianty: 26
ATyS gAutomatický prepínač sietí do 3200 AAutomatický prepínač siete. Pre aplikácie kde záložný zdroj je generátor. Prepínanie je ovládané integrovaným záskokovým automatom.
Na požiadanieDetail produktu
Voliteľné príslušenstvo k ATyS d - Diaľkovo ovládaný prepínač sietí do 3200 A
Príslušenstvo ATyS
Uzamykání v polohách I-0-IIOBJ: 95990003
EAN: 3596032770457
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Príslušenstvo ATyS
Uzamykání v polohách I-0-II (800-3200A)OBJ: 95990004
EAN: 3596032770464
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Popis produktu
- Ďiaľkovo ovládaný prepínač.
- Prepínanie je realizované spínacím kontaktom (napr. tlačítkom alebo pomocou relé).
- Dva napájacie nezávislé vstupy.
- 3pólové alebo 4pólové prevedenie.
- Stabilná poloha prepínača aj po výpadku napájania.
- Možnosť núdzového ručného prepnutia.
- Funkcia uzamknutia polohy prepínača.
- Viditeľná poloha prepínacích kontaktov.
- Široký napájací rozsah 166 ... 332 V a.c.
- Prúdový rozsah 125 až 3200 A.
Video
Rozšírené informácie
Sledovacie relé
Prepínač ATYS d je vybavený pomocným rozpínacím kontaktom, signalizujúci
prevádzku prepínača (zapnuté, pripravené na prepnutie).
Pomocné kontakty polohy
Súčasťou prepínača ATYS d sú 3 pomocné spínacie kontakty polohy.
Pre každú polohu je k dispozícii jeden kontakt.
Napájacie napätie
Prístroj ATyS d obsahuje 2 napájacie vstupy (166 - 333 V AC) pre pripojenie
dvoch nezávislých napájacích zdrojov zároveň (napr. transformátora a
generátora).
Externé zobrazovacie zariadenie
Prístroj ATyS d je vybavený konektorom pre pripojenie externej zobrazovacej
jednotky ATYS D10, ktorá sa umiestni na dvere rozvádzača.
Schéma zapojenia
Značenie kontaktov:
101/102 - Pomocné napájanie prístroja z hlavného zdroja
201/202 - Pomocné napájanie prístroja zo záložného zdroja
13/04/14/24 - signalizačné kontakty polohy I, 0 alebo II
63A/64A -indikácia "prístroj je v prevádzke"
317 - zdroj napájania pre ostatné signalizačné vstupy
316/315/314 - vstup pre prepnutie prepínača do polohy I, 0 alebo II
313 - vstup pre bezpečnostné stop tlačítko
312 - povolenie/zákaz funkčnosti prepínacích vstupov 314-316
RJ - externá zobrazovacia jednotka polohy prepínača (montáž na dvere rozvádzača)
