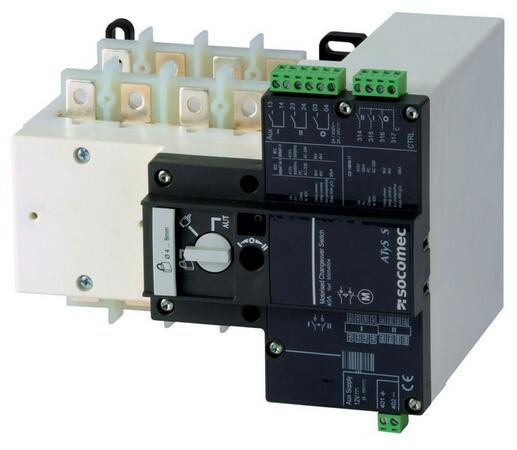

ATyS Sd - Diaľkovo ovládaný prepínač sietí do 125 A

Diaľkovo ovládaný prepínač sietí. Prepínanie je realizované pomocou beznapäťových kontaktov. Dva napájacie vstupy 2x230 V AC.
Dostupnosť: Na požiadanie
Zvoľte variantu (5)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu ATyS Sd - Diaľkovo ovládaný prepínač sietí do 125 A (5)

ATyS d S 100A 2x230Vac Prepínač sietí ovládaný motorom
Prepínač sietí ovládaný motorom
ATyS d S 100A 2x230Vac
Dálkově ovládaný přepínač sítí - pro přepínání dvou samostatných zdrojů.
Dva vstupy pro napájení přístroje - 230 VAC (+-30%).
Impulsní nebo stykačová logika řízení.
Integrované pomocné kontakty polohy.
OBJ: 95134010
EAN: 3596032711047
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS d S 125A 2x230Vac Prepínač sietí ovládaný motorom
Prepínač sietí ovládaný motorom
ATyS d S 125A 2x230Vac
Dálkově ovládaný přepínač sítí - pro přepínání dvou samostatných zdrojů.
Dva vstupy pro napájení přístroje - 230 VAC (+-30%).
Impulsní nebo stykačová logika řízení.
Integrované pomocné kontakty polohy.
OBJ: 95134012
EAN: 3596032730147
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS d S 40A 2x230Vac Prepínač sietí ovládaný motorom
Prepínač sietí ovládaný motorom
ATyS d S 40A 2x230Vac
Dálkově ovládaný přepínač sítí - pro přepínání dvou samostatných zdrojů.
Dva vstupy pro napájení přístroje - 230 VAC (+-30%).
Impulsní nebo stykačová logika řízení.
Integrované pomocné kontakty polohy.
OBJ: 95134004
EAN: 3596032708863
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS d S 63A 2x230Vac Prepínač sietí ovládaný motorom
Prepínač sietí ovládaný motorom
ATyS d S 63A 2x230Vac
Dálkově ovládaný přepínač sítí - pro přepínání dvou samostatných zdrojů.
Dva vstupy pro napájení přístroje - 230 VAC (+-30%).
Impulsní nebo stykačová logika řízení.
Integrované pomocné kontakty polohy.
OBJ: 95134006
EAN: 3596032708870
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS d S 80A 2x230Vac Prepínač sietí ovládaný motorom
Prepínač sietí ovládaný motorom
ATyS d S 80A 2x230Vac
Dálkově ovládaný přepínač sítí - pro přepínání dvou samostatných zdrojů.
Dva vstupy pro napájení přístroje - 230 VAC (+-30%).
Impulsní nebo stykačová logika řízení.
Integrované pomocné kontakty polohy.
OBJ: 95134008
EAN: 3596032708887
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k ATyS Sd - Diaľkovo ovládaný prepínač sietí do 125 A

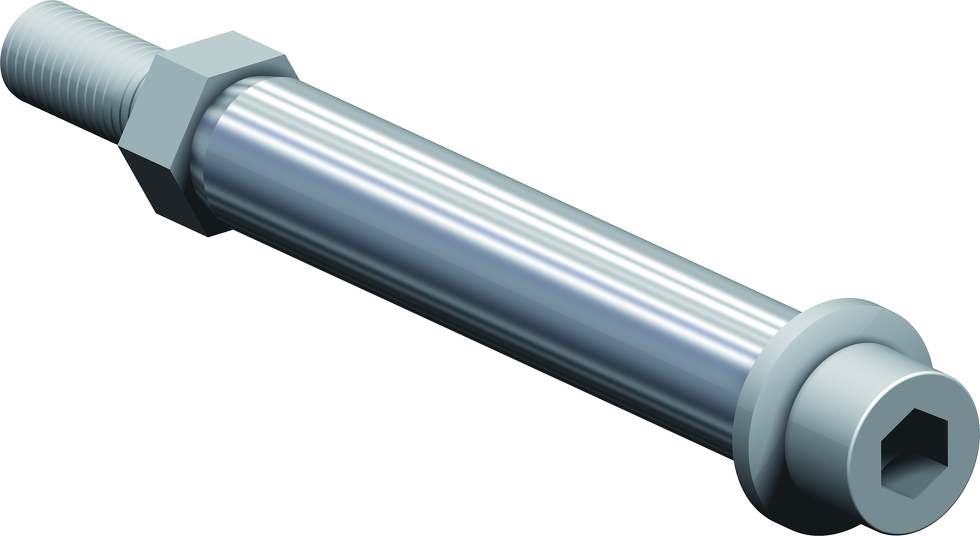

Svorka pro spojení vývodů ATyS S Príslušenstvo ATyS
Príslušenstvo ATyS
Svorka pro spojení vývodů ATyS S
Pro ATYS S
balení obsahuje materiál pro 4 póly
OBJ: 95094013
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

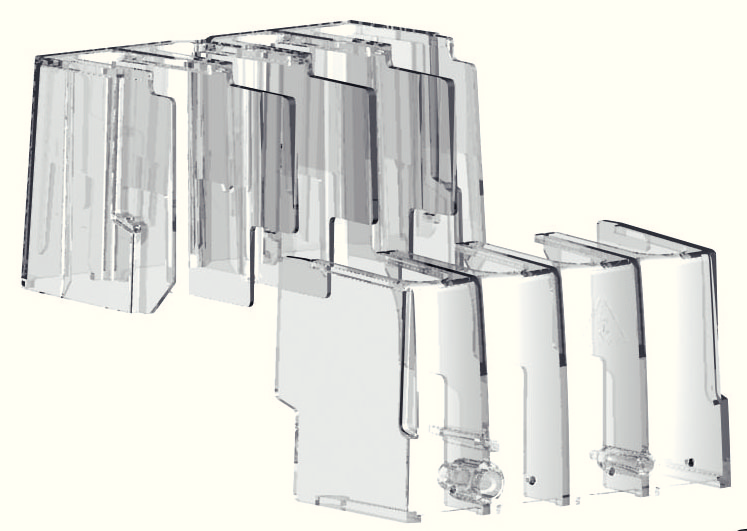

Kryt na vstupní vývody Príslušenstvo ATyS
Príslušenstvo ATyS
Kryt na vstupní vývody
Kryty vývodů na stranu zdroje. IP2X.
V balení 2 ks 4-pólových krytů.
Pro přístroje 40...125A.
OBJ: 95944012
EAN: 3596032719050
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

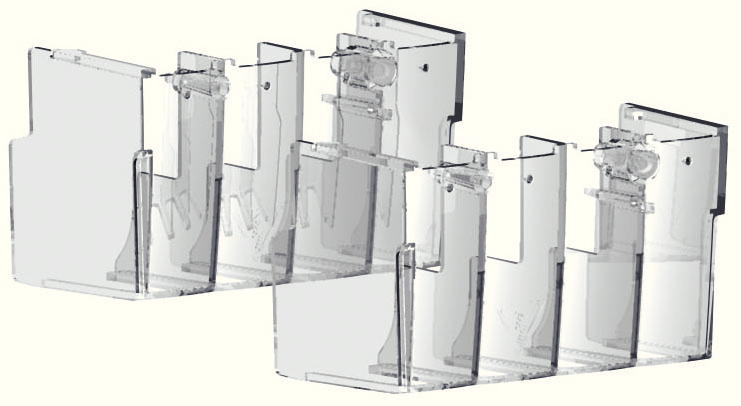

Kryt na výstupní svorky Príslušenstvo ATyS
Príslušenstvo ATyS
Kryt na výstupní svorky
Kryty vývodů na stranu zátěže. IP2X.
V balení 2 ks 4-pólových krytů.
Pro přístroje 40...125A.
OBJ: 95949012
EAN: 3596032719067
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

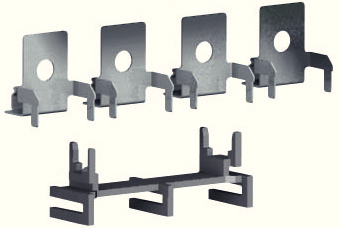

Adaptér pro připojení napájecích vodičů ATyS S Príslušenstvo ATyS
Príslušenstvo ATyS
Adaptér pro připojení napájecích vodičů ATyS S
Napájecí sada
OBJ: 95994001
EAN: 3596032719081
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Kryt vývodů Príslušenstvo ATyS
Príslušenstvo ATyS
Kryt vývodů
Obsah: 1ks 4pól krytů, pro zakrytí jedné strany vývodů - spodní nebo horní
OBJ: 95994003
EAN: 3596032719104
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Základné vlastnosti

  • Diaľkovo ovládaný prepínač.
  • Prepínanie je realizované spínacím kontaktom (napr. tlačítkom alebo pomocou relé).
  • Dva napájacie vstupy (napájanie z hlavného a záložného zdroja).
  • 4pólové prevedenie.
  • Stabilná poloha prepínača aj po výpadku napájania.
  • Možnosť núdzového ručného prepnutia.
  • Funkcia uzamknutia polohy prepínača.
  • Indikátor aktuálnej polohy prepínača.
  • Široký napájací rozsah 166 ... 300 V a.c.
  • Prúdový rozsah  40 až 125 A.

Video


Rozšírené informácie

Pomocné kontakty polohy

Súčásťou prepínača sú 3 signalizačné kontakty polohy. Pre
každú polohu je k dispozícii jeden spínací kontakt.

Napájacie napätie

Prístroj obsahuje dva napájacie vstupy (166 - 300 V a.c.) pre pripojenie
jedného napájacieho zdroja.

Schéma zapojenia

schéma zapojení ATYS

Značenie kontaktov:
101/102 - Pomocné napájanie prístroja z hlavného zdroja
201/202 - Pomocné napájanie prístroja zo záložného zdroja
03/04/13/14/23/24 - signalizačné kontakty polohy
317 - zdroj napájania vstupy 314-316
316/315/314 - prepnutie prepínača do polohy I, 0 alebo II
