AUD 2.2 - Merací prevodník jednosmerného prúdu

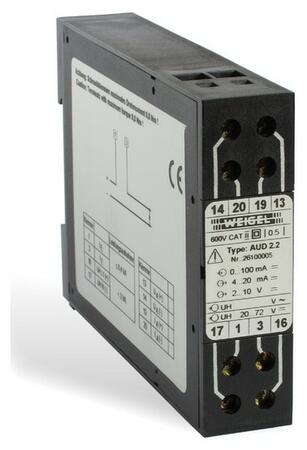

Merací prevodník jednosmerného prúdu.

Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.

Popis produktu

Vstupní veličiny

Vstupní veličina stejnosměrný proud
Rozsah vstupních hodnot 0 - 200 μA
0 - 5 A
Kmitočtový rozsah DC/40-1000 Hz
RE cca. 2 kOhm/V
cca. 33 kOhm/V
Příkon IE x 0,1 V - proudový vstup
UE2 / RE – napěťový vstup
Provozní napětí 519 V AC max, 300 V DC (300V CAT III)
Povolené vybuzení rozsahu 1,2 IEN
Mez přetížitelnosti 1,2 IEN trvale
20 IEN max. 1 s

Použití

Měřicí převodníky řady 2.2 převádějí libovolný proud na vynucený stejnosměrný proud. Tyto výstupní signály mohou být indikovány měřícími přístroji, cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci.

V řadě 2.2 jsou typy pro měření sinusových i nesinusových AC veličin i stejnosměrných DC veličin. Při dodržení maximálního nebo minimálního povoleného zatížení lze současně používat několik vyhodnocovacích zařízení výstupních signálů. Pomocné napájení je přiváděno na samostatné vstupní svorky. Vstup, výstupy a pomocné napájení jsou od sebe galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení. Převodníky jsou určeny pro montáž do elektrických strojů a rozváděčů. Při montáži a užívání je třeba dodržovat platné předpisy a legislativu.

Popis funkce

Proud je měřen přes bočník. Signál je poté optickou vazbou galvanicky oddělen od vstupu a převeden na stejnosměrné vynucené napětí nebo proud.

Výstupní veličiny

Proudový výstup
Výstupní proud IA vnucený stejnosměrný proud
Jmenovitý proud IAN 0...20 mA
Výstupní zátěž RA 0...500 Ω
Omezení proudu 140 - 150% koncové hodnoty
Napěťový výstup
Výstupní napětí UA Vynucené DC napětí
Zbytkové vlnění při RA max cca. 3 mVeff
Doba ustálení při RA max ≤ 300 ms

Funkční schéma

Upozornění:
Vstup, výstup a pomocné napájení jsou galvanicky odděleny!

Osazení svorek

Schéma Svorka Funkce Svorka Funkce
1 I(+) - proudový příkon 13 UA (+) - výstupní napětí
3 IE (-) - proudový příkon 14 UA (-) - výstupní napětí
2 UE (+) - vstupní napětí 19 IA (+) - proudový výstup
5 UE (-) - vstupní napětí 20 IA (-) - proudový výstup
16 UHL1 (+) - pomocný napěťový příkon
17 UHN (-) - pomocný napěťový příkon

Upozornění:
Oba výstupy nesmí být vzájemně propojeny!
Pokud je připojen pouze napěťový výstup, musí být svorky 19 a 20
(proudový výstup) propojeny!

Konverzní charakteristiky

Schéma zapojení

Rozměry

  1. Potenciometr: opětovné konečné hodnoty (obvykle není nutné
    žádné nastavení)
  2. Přepínač výstupů:
    Horní poloha: 0 – 20mA / 0 - 10V
    Spodní poloha: 4 - 20mA / 2 - 10V

Upozornění:
S přepínačem smí být manipulováno pouze při vypnutém převodníku!
Před manipulací odpojte z převodníku všechny vodiče!

Pomocné napájení

Kód Pomocné napětí Příkon
H1 230 V~ (195 - 253 V), 48 - 62 Hz <3.5VA
H2 115 V~ (98 - 126 V), 48 - 62 Hz <3.5VA

Podmínky okolního prostředí

Uživatelská skupina I Třída převodníku K55
Rozsah pracovní teploty -10 až +55 °C
Rozsah skladovací teploty -25 až +70 °C
Relativní vlhkost ≤ 75 % ročního průměru, bez
kondenzace. Zařízení určeno pouze
k vnitřnímu použití!

Přesnost při jmenovitých podmínkách

Přesnost
Přesnost Třída 0,5 (± 0,5 % z koncové hodnoty)
Teplotní drift ≤ 0,02 % / K – platný pro standardní
provedení a maximálně po dobu 1 roku
Jmenovité podmínky
Vstupní napětí UEN ± 2 %
Kmitočet 45 – 62 Hz ± 1%, činitel harmonického
zkreslení 0.05
Průběh signálu sinusoida, činitel harmonického
zkreslení ≤ 0.05 %
Zátěž 0,5 RAmax ± 1%
Teplota okolí 23 °C ± 1 K
Doba náběhu ≤ 5 min
Pomocné napájení UHN ± 2 %, 50...60 Hz

Předpisy a normy

DIN EN 60 529
DIN EN 60 688
DIN EN 60 715
DIN EN 61 010-1
DIN EN 61 326-1
DIN EN 61 000-4-3

Rozšírené informácie

Použitie

Prevodníky AUD 2.2 prevádzajú vstupný jednosmerný prúd na vnútený jednosmerný prúd alebo vnútené jednosmerné napätie. Tieto výstupné signály môžu byť indikované ukazovacími prístrojmi, ciachovanými v jednotkách merané veličiny alebo môžu byť použité pre priemyselné meranie a reguláciu. Ak sa dodrží maximálna, poprípade minimálna povolená záťaž môže byť pripojených aj niekoľko vyhodnocovacích prístrojov súčasne (ukazovací prístroj, regulátor, zapisovač atď.). Prístroje môžu byť umiestnené v mieste merania alebo vo vzdialených velínoch. Napájacie napätie sa privádza na samostatný vstup pomocného napájania. Vstup, výstup a pomocné napájanie sú vzájomne galvanicky oddelené. Výstupy sú odolné proti skratu a rozpojeniu. Prevodníky sú konštruované podľa najnovších bezpečnostných predpisov a sú skúšané proti rušeniu. Sú určené pre zabudovanie do elektrických strojov a rozvádzačov. Pritom je potrebné dodržovať príslušné bezpečnostné predpisy a ustanovenia.

Popis funkcie

Meranie prúdu sa uskutočňuje bočníkom. Signál je optickou väzbou galvanicky oddelený od vstupu a prevedený na úmerné vnútené jednosmerné napätie a/alebo jednosmerný prúd.

Funkčná schéma

Funkční schéma převodníku stejnosměrného proudu AUD 2.2

Vstupné veličiny

Vstupná veličina jednosmerný prúd
Vstupná hodnota IEN 20 mA
Vstupný odpor cca 33 kΩ/V pre UEN= 60 mV ... 30 V
cca 2 kΩ/V pre UEN >30 V
Napätie záťaže 60 mV
Príkon IEx0,1 - prúdový výstup
Prevádzkové napätie max. 519 V AC
Merací rozsah 0...IEN
Povolené vybudenie rozsahu 1,2 IEN
Hranica preťažiteľnosti 1,2 IEN trvalo, 10 IEN max. 1 s

Výstupné veličiny

Prúdový výstup
Výstupný prúd IA vnútený jednosmerný prúd (0...20 mA) *
Menovitý prúd IAN 0...20 mA alebo 4...20 mA
Výstupná záťaž RA 0...12 V / IAN
Obmedzenie prúdu na 120...140 % koncovej hodnoty *
Napäťový výstup
Výstupné napätie UA vnútené jednosmerné napätie (0...12 V) *
Menovité napätie UAN 0...10 V alebo 2...10 V
Výstupná záťaž RA ≥ 4 kΩ
Chyba záťaže ≤ 0,1 % pri zmene záťaže o 50 %
Zvyškové vlnenie ≤ 1 %eff
Doba ustálenia Doba ustálenia cca 500 ms
cca 250 ms - na vyžiadanie *
cca 100 ms - na vyžiadanie *
Napätie naprázdno ≤ 15 V
Bipolárny výstup
zvláštne prevedenie na vyžiadanie s napájaním H4 a H5 (napr. -20...0...20 mA)

Príklady prevodných charakteristík

Příklady převodních charakteristik Příklady převodních charakteristik

Pomocné napájanie

Kód Pomocné napájanie Príkon
H1 *) 230 V~ (195...253 V), 48...62 Hz < 6 VA
H2 115 V~ (98...126 V), 48...62 Hz < 3,5 VA
H3 24 V= (20...72 V) < 3 VA
H4 20...100 V= alebo 15...70 V~ < 3 VA
H5 90...357 V= alebo 65...253 V~ < 3...6 VA

Vstup, výstup a pomocné napájanie sú galvanicky oddelené.

Presnosť pri menovitých podmienkach

Presnosť Trieda 0,5 (± 0,5 % z koncovej hodnoty)
Trieda 0,2 (± 0,2 % z koncovej hodnoty) na vyžiadanie
Teplotný drift ≤ 0,01 %/K (platí pre štandardné prevedenie a max. po dobu jedného roka)
Menovité podmienky
Pomocné napájanie UHN ± 5 %, 50 Hz
Záťaž 0,5*RA max. ± 1 % prúdový výstup
RA min. ± 1 % napäťový výstup
Teplota okolia 23 °C ± 1 K
Doba zahorenia ≥ 5 min

Medzné hodnoty ovplyvňujúcich veličín

Klimatické vlastnosti klimatická trieda 3, podľa VDE/VDI 3540, list 2
Rozsah pracovných teplôt -10...+55 °C
Rozsah skladovacích teplôt -25...+65 °C
Relatívna vlhkosť vzduchu ≤ 75 % ročný priemer, bez orosenia

Predpisy a normy

DIN EN 60 529
DIN EN 60 688
DIN EN 61 715
DIN EN 61 010-1
DIN EN 61 326-1
VDE/VDI 3540 list 2

Schéma pripojenia

Schémata připojení převodníku stejnosměrného proudu AUD 2.2

Obsadenie svoriek

Schéma Svorka Funkcia
Obsazení svorek převodníku stejnosměrného proudu AUD 2.2 1 IE (+) prúdový vstup
3 IE (-) prúdový vstup
16 UH L1 (+) vstup pomocného napájania
17 UH N (-) vstup pomocného napájania
19 UA, IA (+) napäťový výstup, prúdový výstup
20 UA, IA (-) napäťový výstup, prúdový výstup
Čísla svoriek odpovedajú údajom v schéme pripojenia (podľa DIN 43 807)

Rozmerový náčrtok

Rozměrový náčrtekRozmery sú uvedené v milimetroch

Technické parametre

Konštrukčné prevedenie púzdra púzdro so západkou pre montáž na nosnú lištu 35 mm (DIN EN 60 715)
Materiál púzdra ABS/PC čierny, so zhášacími prísadami podľa UL 94 V - 0
Pripojovacie svorky skrutkové svorky
Prierezy pripojovacích vodičov max. ≤ 4 mm2
Stupeň krytia IP 40 púzdro, IP 20 svorky
Skúšobné napätie 2210 V všetky obvody proti púzdru
3536 V všetky obvody vzájomne
Pracovné napätie 300 V (sieťové napätie fáza-nula)
Trieda ochrany II
Kategória prepätia CAT III
Stupeň znečistenia 2
Rozmery š × v × d 22,5×80×115 mm
Hmotnosť cca. 0,12 kg

Súbory na stiahnutie
