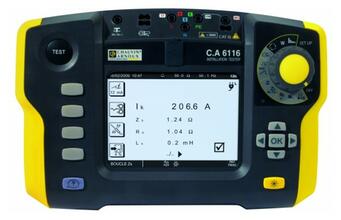

C.A 6116 - Multifunkčný tester elektrických inštalácií
Združený revízny prístroj na kontrolu a revíziu inštalácií podľa požiadaviek STN EN 61557-1 až 7 a STN EN 61557-10
STN EN 61557, STN EN 61010-1 CAT III/600 V. Izolačné odpory, zemné odpory, impedancia slučky a vnútorný odpor siete vrátane indukčnej zložky. Prúdové chrániče, napätie, prúd, výkon, frekvencia, harmonické, malé odpory, sled fáz. Zobrazenie priebehov napätí a prúdov. Rozhranie USB.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Bc. Ivana Pallová
Technicko-obchodná specialistka testovacích a meracích prístrojov FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO a ostatné.
Nahradené produktmi
Varianty: 2
C.A 6116NMultifunkčný tester elektrických inštaláciíSTN EN 61557, STN EN 61010-1 CAT IV/300 V. Izolačné odpory, zemné odpory, impedancia slučky a vnútorný odpor siete vrátane indukčnej zložky. Prúdové chrániče, napätie, prúd, výkon, frekvencia, harmonické, malé odpory, sled fáz. Zobrazenie priebehov napätí a prúdov na farebném disleji. Rozhranie USB. Li-Ion akumulátory.
Voliteľné príslušenstvo k C.A 6116 - Multifunkčný tester elektrických inštalácií

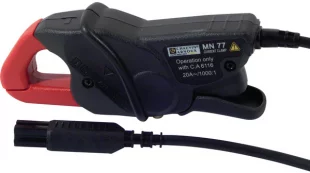

Prevodník kliešťový
MN77dodávka vrátane návodu v českom jazyku
OBJ: P01.1204.60
EAN: 3663653000567
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
299 EUR/ks
367,77 EUR s DPH
+-
Prevodník kliešťový
C177dodávka vrátane návodu
OBJ: P01.1203.35
EAN: 3663653000550
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
364 EUR/ks
447,72 EUR s DPH
+-
Prevodník kliešťový
C177Adodávka vrátane návodu
OBJ: P01.1203.36
EAN: 3760171416952
Záruka: 12 m.
Skladom v GHV
skladom 10 ks
380 EUR/ks
467,40 EUR s DPH
+-
3P - 15 m súprava na meranie zemného odporu
3P - 15 m súprava na meranie zemného odporunaviják 15 m červená, naviják 15 m modrá, naviják 15 m zelená, 2 zemní sondy, brašna Standard
OBJ: P01.1020.17
EAN: 3760171416945
Záruka: 12 m.
Skladom v GHV
skladom 4 ks
112 EUR/ks
137,76 EUR s DPH
+-
3P - 50 m súprava na meranie zemného odporu
3P - 50 m súprava na meranie zemného odporuCievka 50m červená (H), cievka 50m modrá (S), navijak 10 m zelená (E), 2 zemné sondy, kladivo, 5 adaptérov vidlica/4 mm, brašna Standard
OBJ: P01.1020.21
EAN: 3760171412152
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
294 EUR/ks
361,62 EUR s DPH
+-
3P - 100 m súprava na meranie zemného odporu
3P - 100 m súprava na meranie zemného odporuCievka 100m červená (H), cievka 100m modrá (S), navijak 10 m zelená (E), 2 zemné sondy, kladivo, 5 adaptérov vidlica/4 mm, brašna Standard
OBJ: P01.1020.22
EAN: 3760171412169
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
385 EUR/ks
473,55 EUR s DPH
+-
Softvér
Software DataViewPre prístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
689 EUR/ks
847,47 EUR s DPH
+-
Popis produktu
Združený revízny prístroj na kontrolu a revíziu inštalácií podľa požiadaviek STN EN 61557-1 až 7 a STN EN 61557-10.Meranie izolačného odporu
- Meranie do hodnoty 2 GΩ
- Meranie napätím 50, 100, 250, 500 a 1000 V
Meranie prúdových chráničov
- Meranie prúdom 10, 30, 100, 300, 500, 650 a 1000 mA
- Meranie postupne narastajúcim prúdom a impulzným prúdom, s vybavením a bez vybavenia prúdového chrániča, neselektívne a selektívne
- Zobrazuje sa dotykové napätie Uf, vybavovací prúd Ia a doba vybavenia Ta
Meranie uzemnenia
- Meranie pomocou 3 sond (metóda 62 %) v sústavách bez napätia
- Zobrazenie induktívnej zložky
- Selektívne meranie paralelných uzemnení bez rozpojenia obvodu pomocou klieští
- Meranie celkového zemného odporu
Meranie impedancie slučky
- Zobrazenie odporovej a induktívnej zložky
- Meranie vnútorného odporu siete L-N, L-L (Zi)
- Meranie impedancie slučky L-PE (Zs)
- Nastaviteľná hodnota prúdu 6, 9, 12 mA a 5 A
- Meranie skratového prúdu, meranie impedancie s vybavením a bez vybavenia prúdového chrániča
Meranie napätia, prúdu, odporu a frekvencie
- Zobrazenie priebehov napätí a prúdov (osciloskop)
- Meranie napätia do 550 V AC/DC
- Meranie prúdu pomocou klieští
- Meranie frekvencie DC/15,3 až 500 Hz
Meranie výkonu a harmonická analýza (iba s meracími kliešťami C177A)
- Meranie výkonu do 110 kW (1P) alebo 330 kW (3P)
- FFT analýza do 50 harmonickej U a I, výpočet THD
Meranie sledu fáz
Meranie prepojenia (test prepojenia)
Technické parametre
Parametry
| Meranie napätia |  Ano |
|---|---|
| Meranie prúdu | Ano |
| Meranie frekvencie | Ano |
| Izolačný odpor testovacie napätie | 1000 V |
| Izolačný odpor test. napätie | 50 V … 1 kV |
| Izolačný odpor | 10 kΩ … 2 GΩ |
| Impedancia slučky | Ano |
| Impedancia slučky | 0,1 Ω … 3,999 kΩ |
| Vnútornýá odpor siete | 0,1 Ω … 3,999 kΩ |
| Výpočet skratového prúdu | 0,1 A … 6 kA |
| Selektívne meranie | Ano |
| Malé odpory | Ano |
| Malé odpory | 10 mΩ … 39,99 Ω |
| Test. prúd | 0,2 A |
| Zemné odpory | Ano |
| Meranie zemných odporov | 0,5 Ω … 15 kΩ |
| Meranie pomocou zemných sond | Ano |
| Selektívne meranie s prúdovou sondou | Ano |
| Prúdové chrániče | Ano |
| Typ testovaných prúdových chráničov | AC, AC/S, A, A/S |
| Menovitý vybavovací prúd | 10, 30, 100, 300, 500, 650, 1000mA |
| Nastavenie násobku | 1/2, 1, 2, 5 |
| Meranie doby vybavenia | Ano |
| Meranie vybavovacieho prúdu | Ano |
| Meranie dotykového napätia | Ano |
| Indikácia sledu fáz | Ano |
| Ďalšie funkcie | Měření výkonu, harmonická analýza, osciloskop |
| Pamäť | Ano |
| Interná pamäť | 4000 merania |
| Rozhranie | Ano |
| Typ rozhrania | USB |
| Elektrická bezpečnosť CAT | 3 |
| Stupeň krytia IP | 53 |
| Dobíjacie batérie | Ano |
| Napájanie | NiMH 9,6 V, 4Ah |
| Hmotnosť | 2,1 kg |
| Rozmery | 280 x 190 x 128mm |
