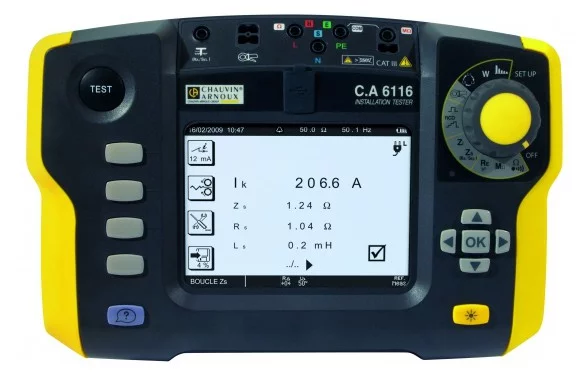

Profesionálny tester inštalácií C.A 6116

Základné meracie funkcie prístroja

Meranie izolačného odporu

• Meranie do hodnoty 2 GΩ
• Meranie napätím 50, 100, 250, 500 a 1 000 V

Meranie prúdových chráničov

• Meranie prúdom 10, 30, 100, 300, 500, 650 a 1 000 mA
• Meranie postupne narastajúcim prúdom a impulzným prúdom, s vybavením a bez vybavenia prúdového chrániča, neselektivne a selektivne
• Zobrazuje se dotykové napätie U_f, vybavovací prúd I_a a doba vybavenia T_a

Meranie uzemnenia

• Meranie pomocou 3 sond (metóda 62 %)
• Zobrazenie induktívnej zložky
• Meranie selektívneho uzemnenia pod napätím malým prúdom 6, 9 alebo 12 mA a veľkým prúdem s vyššou presnosťou
• Selektivne meranie paralených uzemnení bez rozpojenia obvodu pomocou klieští

Meranie impedancie slučky

• Zobrazenie odporovej a induktívnej zložky
• Meranie vnútorného odporu siete L-N, L-L (Zi)
• Meranie impedancie slučky L-PE (Zs)
• Nastaviteľná hodnota prúdu 6, 9 alebo 12 mA
• Meranie skratového prúdu, meranie impedancie s vybavením a bez vybavenia prúdového chrániča

Meranie napätia, prúdu, odporu a frekvencie

• Zobrazenie priebehov napätí a prúdov (osciloskop)
• Meranie napätia do 550 V AC/DC
• Meranie prúdu pomocou klieští
• Meranie frekvencie DC/15,3 až 500 Hz

Meranie výkonu a harmonická analýza

• Meranie výkonu do 110 kW (1P) alebo 330 kW (3P)
• FFT analýza do 50 harmonickej U a I, výpočet THD

Meranie sledu fáz

Meranie prepojenia (test prepojenia)
