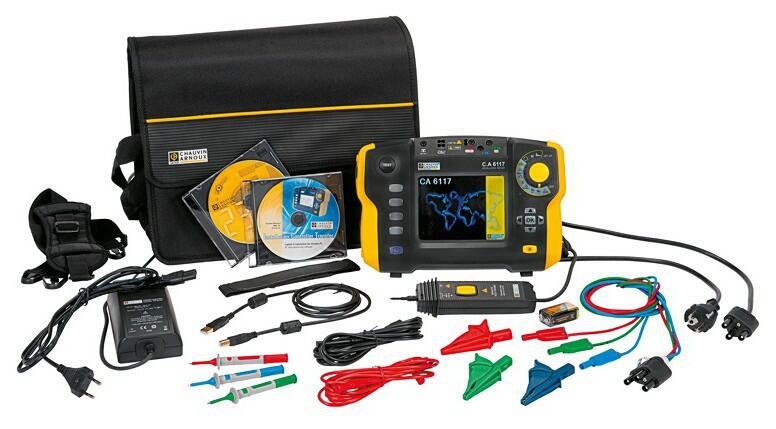

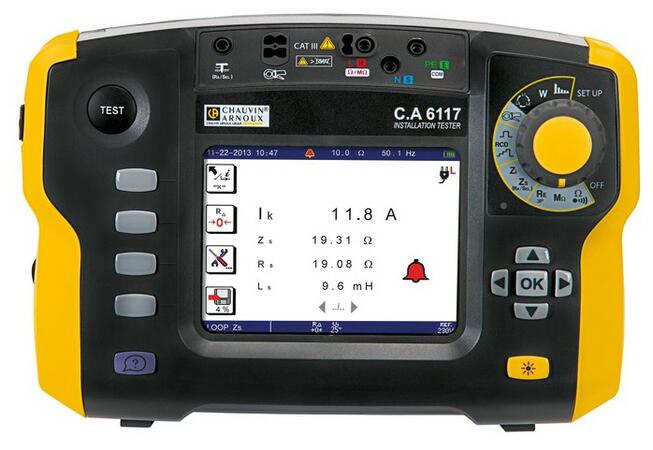

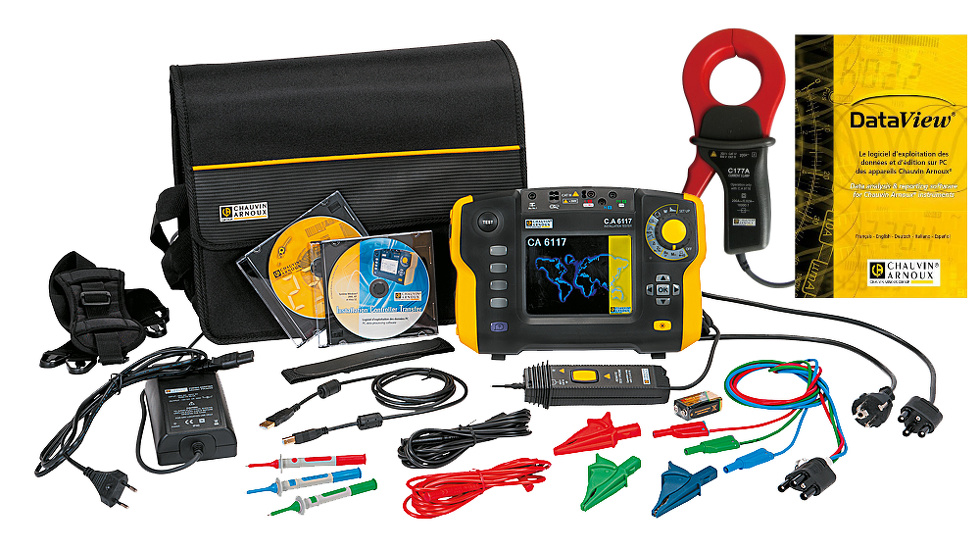

C.A 6117N - Multifunkčný tester elektrických inštalácií

Popis produktu

Združený revízny prístroj na kontrolu a revíziu inštalácií podľa požiadaviek STN EN 61557-1 až 7 a STN EN 61557-10.

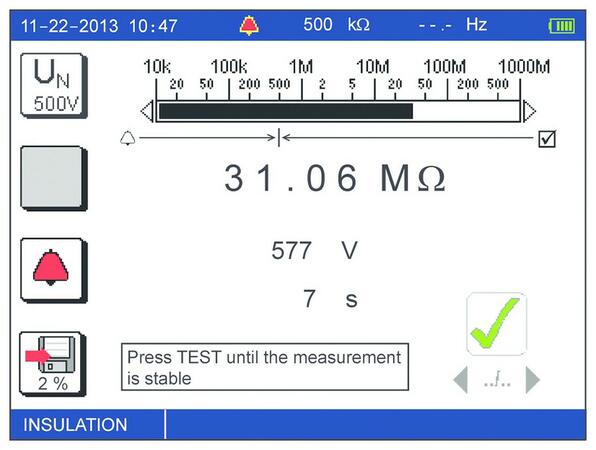

Meranie izolačného odporu

• Meranie do hodnoty 2 GΩ
• Meranie napätím 50, 100, 250, 500 a 1000 V

Meranie prúdových chráničov

• Meranie prúdom 10, 30, 100, 300, 500, 650 a 1000 mA
• Meranie postupne narastajúcim prúdom a impulzným prúdom, s vybavením a bez vybavenia prúdového chrániča, neselektívne a selektívne, typ A, AC a B
• Zobrazuje sa dotykové napätie U_f, vybavovací prúd I_a a doba vybavenia T_a

Meranie uzemnenia

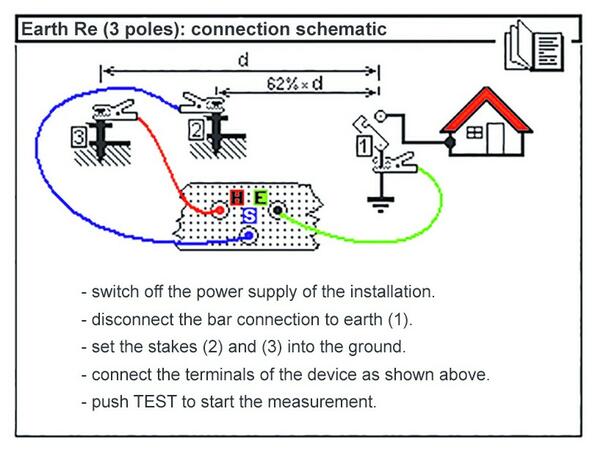

• Meranie pomocou 3 sond (metóda 62 %) v sústavách bez napätia
• Zobrazenie induktívnej zložky
• Selektívne meranie paralelných uzemnení bez rozpojenia obvodu pomocou klieští
• Meranie celkového zemného odporu

Meranie impedancie slučky

• Zobrazenie odporovej a induktívnej zložky
• Meranie vnútorného odporu siete L-N, L-L (Zi)
• Meranie impedancie slučky L-PE (Zs)
• Nastaviteľná hodnota prúdu 6, 9, 12 mA a 5 A
• Meranie skratového prúdu, meranie impedancie s vybavením a bez vybavenia prúdového chrániča

Meranie napätia, prúdu, odporu a frekvencie

• Zobrazenie priebehov napätí a prúdov (osciloskop)
• Meranie napätia do 550 V AC/DC
• Meranie prúdu pomocou klieští
• Meranie frekvencie DC/15,3 až 500 Hz

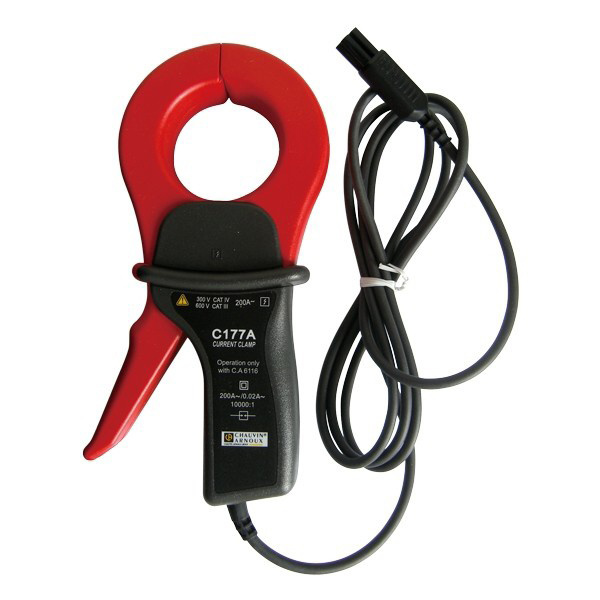

Meranie výkonu a harmonická analýza (iba s meracími kliešťami C177A)

• Meranie výkonu do 110 kW (1P) alebo 330 kW (3P)

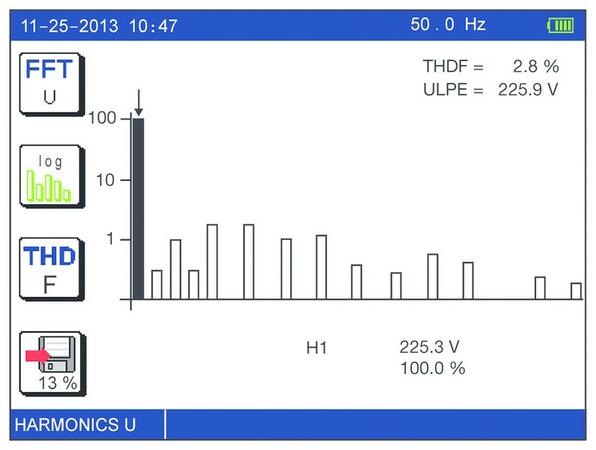

• FFT analýza do 50 harmonickej U a I, výpočet THD

Měření propojení (test propojení)

• Meranie prepojenia prúdom 12 a 200 mA

Měření sledu fází
