CAPUS - Přepínač do 1000 A
Výkonový prepínač s menovitým prúdom 125 ... 800 A.
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Popis produktu
CAPUS Panel - prepínač

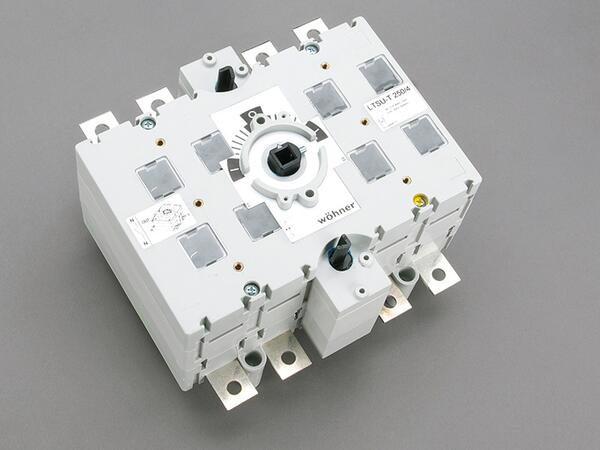

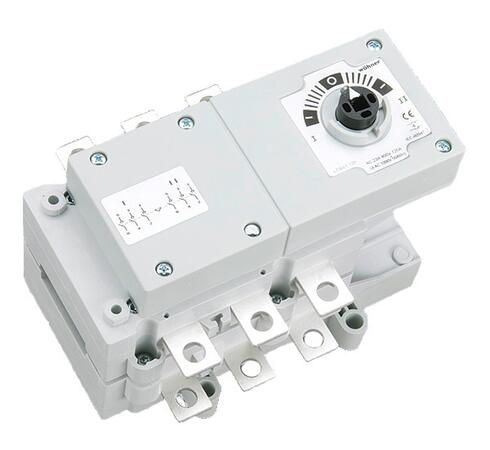

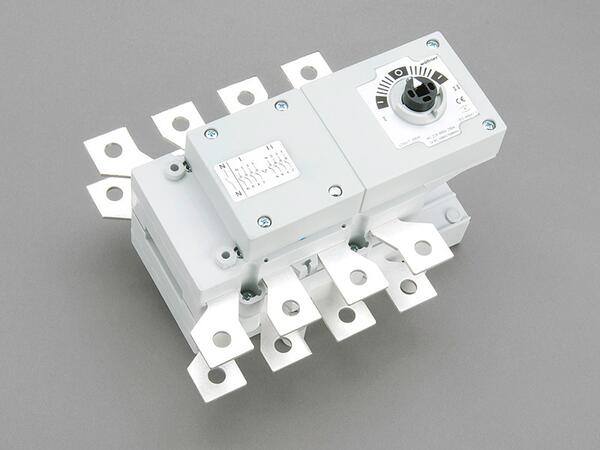

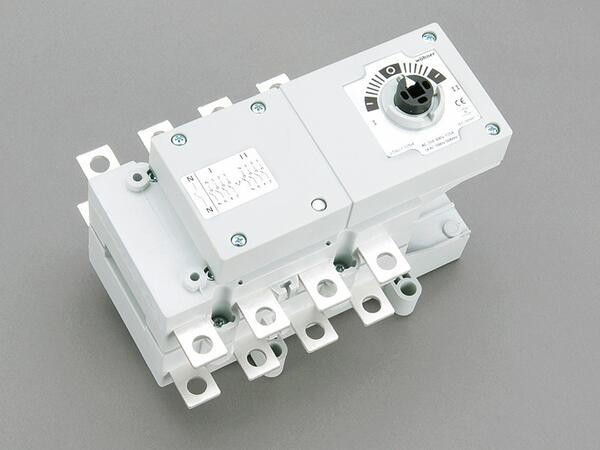

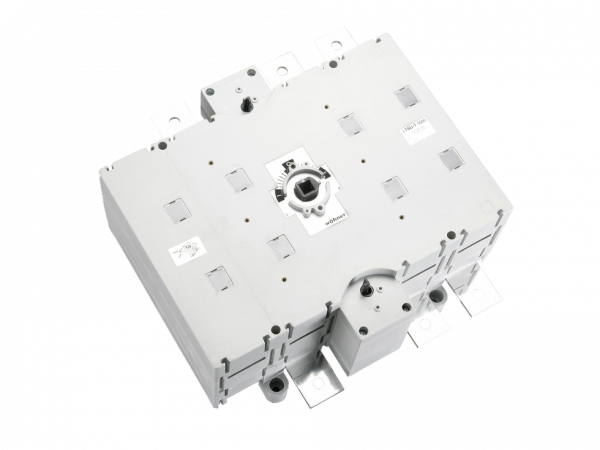

Prepínač typ LTSU-T
- Polohy I-0-II (v polohe 0 prívody vypnuté)
- Montáž na dosku pomocou skrutiek M8, M10, M12 alebo M14
- Vysoká elektrická a mechanická odolnosť
- 3-pólové alebo 3-p + N prevedení
- Kryty svoriek, monitor polohy zopnutie odpínača
- Bez otočnej rukoväte
- Jmenovitý prúd: od 125A do 1000A
- Jmenovité napätie: 400V AC
- Kryty prípojného priestoru nie sú súčasťou dodávky
Rozšírené informácie
CAPUS Panel - prepínač
Prepínač typ LTSU-T
| Obj. číslo | Prevedenie - bez otočné rukovätí | Jm. prúd [A] | Pripojenie |
|---|---|---|---|
| 33455.000 | 3-pól | 125 | skrutka M8 |
| 33464.000 | 3-pól + N | 125 | skrutka M8 |
| 33465.000 | 3-pól + N | 160 | skrutka M8 |
| 33466.000 | 3-pól + N | 200 | skrutka M10 |
| 33458.000 | 3-pól | 250 | skrutka M10 |
| 33467.000 | 3-pól + N | 250 | skrutka M10 |
| 33459.000 | 3-pól | 315 | skrutka M10 |
| 33468.000 | 3-pól + N | 315 | skrutka M10 |
| 33460.000 | 3-pól | 400 | skrutka M10 |
| 33469.000 | 3-pól + N | 400 | skrutka M10 |
| 33461.000 | 3-pól | 630 | skrutka M12 |
| 33470.000 | 3-pól + N | 630 | skrutka M12 |
| 33462.000 | 3-pól | 800 | skrutka M12 |
|
Menovité napätie 400V AC
Montáž na panel
* Nutný preklenovacia vodič; 6 alebo 8 pripojenie k dispozícii
|
|||
Volitelné příslušenství
LTS
| Obj. číslo | Prevedenie | Použiteľné pre |
|---|---|---|
| 33931.000 |

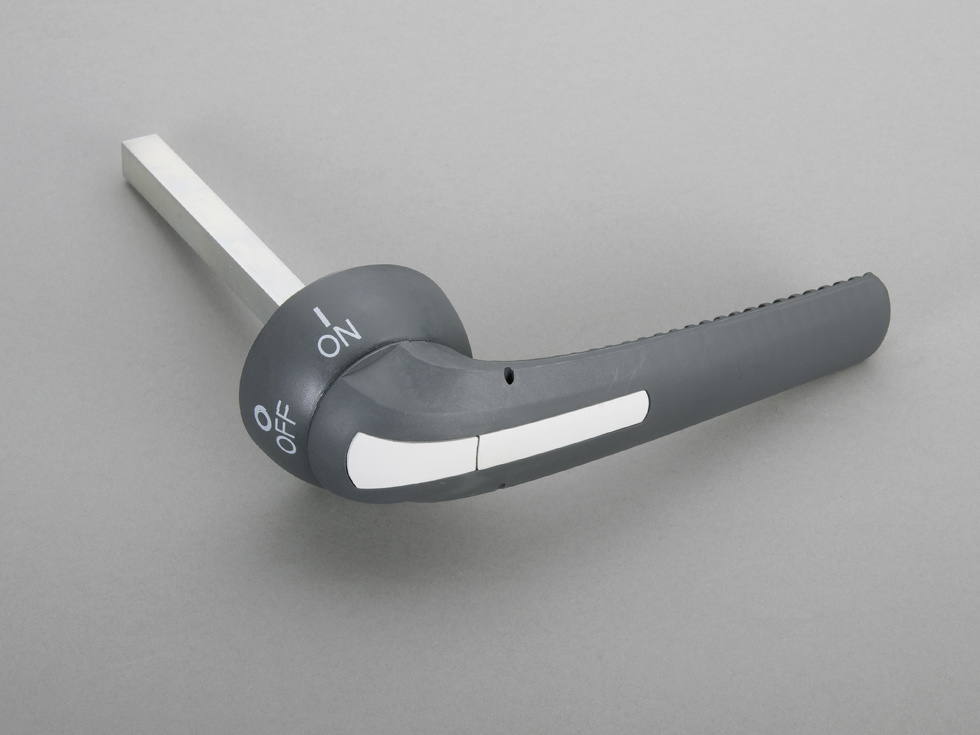

Otočná čiernošedá rukoväť pre montáž na dvere, s hriadeľom |
LTSU-T 125, 160, 200 |
| 33932.000 | LTSU-T 250, 400 | |
| 33933.000 | LTSU-T 630, 800 | |
| 33934.000 | LTSU-T 1000 | |
| 33935.000 |

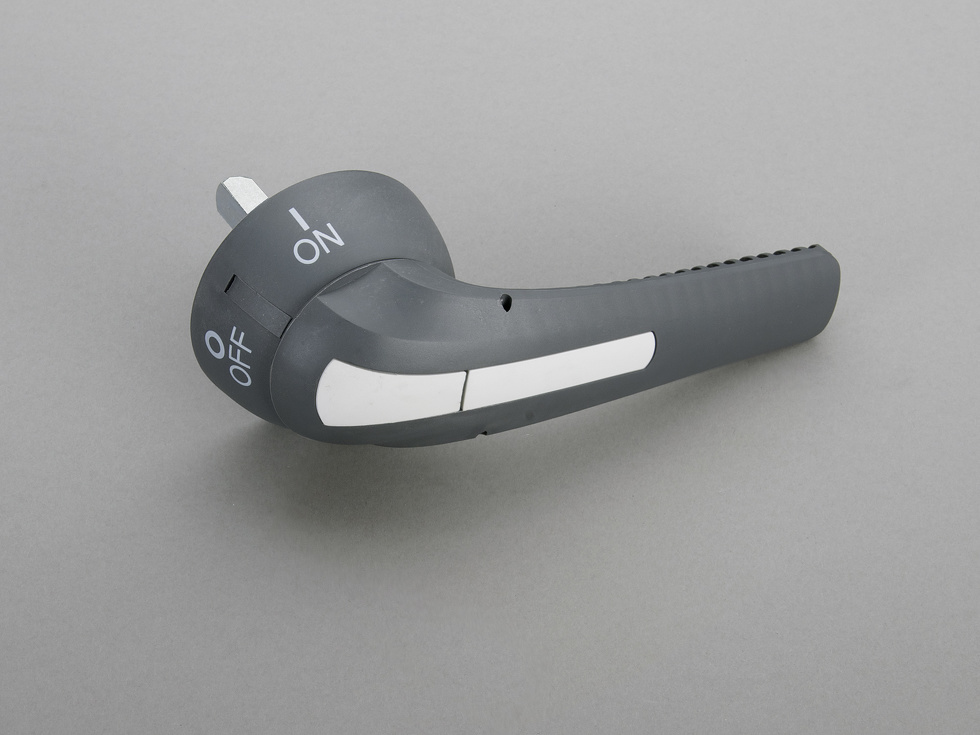

Otočná čiernošedá rukoväť pre montáž napriamo |
LTSU-T 125, 160, 200 |
| 33936.000 | LTSU-T 250, 400 | |
| 33937.000 | LTSU-T 630, 800 | |
| 33938.000 | LTSU-T 1000 | |
| 33963.000 | Kryt svoriek, priehľadný, 3-pólový, pre vstup II |
LTSU-T 200-400 |
| 33964.000 | Kryt svoriek, priehľadný, 3-pólový, pre vstup I | |
| 33968.000 | Kryt svoriek, priehľadný, 3-pólový, pre výstup | |
| 33967.000 | Kryt svoriek, priehľadný, 4-pólový, pre vstup I a II | LTSU-T 250-400 |
| 33969.000 | Kryt svoriek, priehľadný, 4-pólový, pre výstup | |
| 33946.000 | Monitor polohy zopnutie odpínača, 1 NC + 1 NO, ploché konektory 6,3 x 0,8 |
LTS-T, LTSU-T |
| 33947.000 | Monitor polohy zopnutie odpínača, 2 NC + 2 NO, ploché konektory 6,3 x 0,8 | |
| 33954.000 | Predlžovací ovládacie hriadeľ, dĺžka 250 mm | LTS-T 125-250, LTSU-T 125-200 |
| 33955.000 | Predlžovací ovládacie hriadeľ, dĺžka 376 mm | LTS-T 315/400, LTSU-T 250-400 |
| 33956.000 | Predlžovací ovládacie hriadeľ, dĺžka 345 mm | LTS-T 630/800 |
| 33957.000 | Predlžovací ovládacie hriadeľ, dĺžka 336 mm | LTS-T 1250, LTSU-T 630-1000 |
| 33958.000 | Predlžovací ovládacie hriadeľ, dĺžka 485 mm | LTS-T 1600/1800 |
| 33959.000 | Predlžovací ovládacie hriadeľ, dĺžka 387 mm | LTS-T 125-250, LTSU-T 125-200 |
| 33960.000 | Predlžovací ovládacie hriadeľ, dĺžka 536 mm | LTS-T 315/400 |
| 33961.000 | Predlžovací ovládacie hriadeľ, dĺžka 535 mm | LTS-T 630/800 |
| 33962.000 | Predlžovací ovládacie hriadeľ, dĺžka 635 mm | LTS-T 1600/1800 |
