PEL 102 - Záznamník kvality elektrickej energie
Záznamník kvality elektrickej energie
Záznamník kvality elektrickej energie (TRMS) pre jedno a trojfázové siete do 1 000 V s menovitou frekvenciou DC, 50, 60 a 400 Hz. Záznamník umožňuje prenos dát do PC v reálnom čase s možnosťou monitorovať viacero miest inštalácie. Rozhranie USB, Ethernet a Bluetooth.

Nahradené produktmi

Záznamník kvality elektrickej energie (TRSM) pre jedno a trojfázové siete do 1 000 V s menovitým kmitočtom DC, 50, 60 a 400 Hz. Záznamník umožňuje prenos dát do PC v reálnom čase s možnosťou monitorovať viacero miest inštalácie. Rozhranie USB, WiFi, Ethernet.
Varianty k produktu PEL 102 - Záznamník kvality elektrickej energie (1)

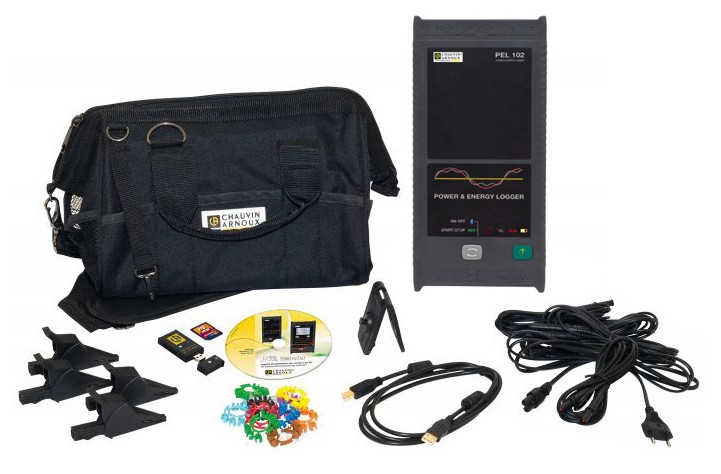

bez kliešťových prevodníkov,
4 ks meracie vodiče Ø4 mm - dĺžka 3 m,
4 ks krokosvorka Ø4 mm,
sada farebných krúžkov, SD karta 2 GB, adaptér USB/SD, USB kábel, software PEL Transfer, kapsa a návod k obsluhe v českom jazyku
Voliteľné príslušenstvo k PEL 102 - Záznamník kvality elektrickej energie

C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510

Zjistit více

Výstup 1 mV / A, 1 V / A, šírka pásma 100 kHz
Priemer 11,8 mm, vodič s konetormi BNC
Napájanie: batéria 9V alebo adaptér
Dodávka vrátane 9V batérie a návodu na obsluhu
Zjistit více
Popis produktu

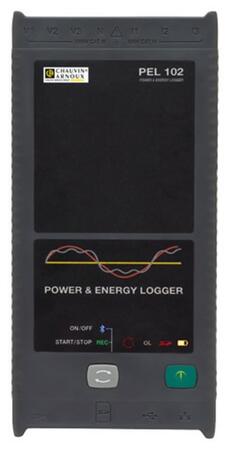

Záznamník kvality elektrickej energie PEL102
Hlavné parametre
- Záznamník kvality elektrickej energie pre jedno až trojfázové siete (3AC, 3NAC, vyvážené aj nevyvážené)
- Pre jednosmerné a striedavé siete do 1 000 V
- Menovitý kmitočet sietí DC / 50 / 60 / 400 Hz
- Meranie prúdu od 5 mA do 10 000 A (podľa prevodníkov)
- 3 napäťové a 3 prúdové vstupy (výpočet prúdu N-vodičom)
- Trieda presnosti merania napätia 0,2%
- Rýchlosť vzorkovania 128 vzorkov/ periódu s priemerovaním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 1 s). Paralelný záznam s intervalom 1 až 60 min (užívateľsky voliteľné)
- Výpočet a záznam činného, jalového aj zdanlivého výkonu (W, VA, var)
- Výpočet a záznam činných, jalových aj zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktiívna alebo kapacitná záťaž, spotreba alebo dodávka energie)
- Meranie a záznam účiníkua cos θ, tan θ, PF
- Meranie a záznam celkových harmonických skreslení aj jednotlivých zložiek až do 50. harmonickej
Ďalšie funkcie a parametre
- Záznam strednej, minimálnej a maximálnej hodnoty. V každom uloženom vzorku je údaj o extrémnych hodnotách min a max za vzorkovacíiu periódu
- Programovateľné začiatky a konce záznamovů s vlastným pomenovaním
- Software PEL Transfer® v českom jazyku na stiahnutie, tlač a export nameraných dát do tabuľkových procesorov (napr. MS Excel). Taktiež umožňuje komunikáciu so záznamníkom v reálnom čase a to s viacero prístrojmi súčasne. To uľahčuje hľadanie problémových miest v inštalácii
- Software DataView® v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenciu miest merania, technikov vykonávajúcich merania, zákazníkov. Umožňuje vkladanie externých dát z ďalších aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné.

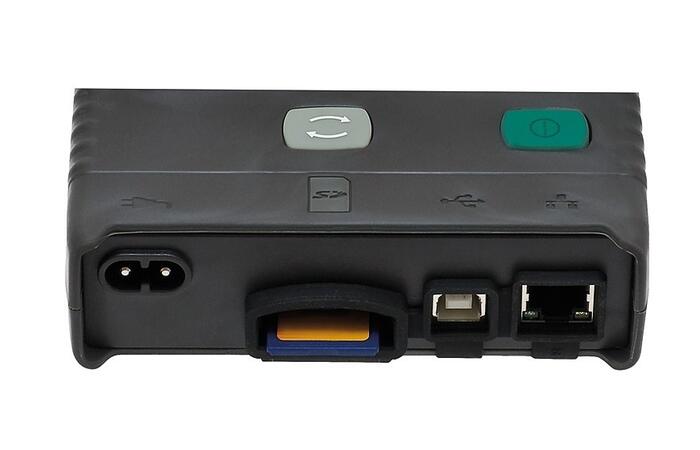

Komunikácia a ukladanie dát
|
|
![]() |
|
|
|
|
|
Prevedenie a fyzické parametre
- Samostatný napájací vstup pre napájanie z pomocného zdroja alebo z meranej inštalácie pomocou adaptéra (voliteľné príslušenstvo)
- Integrovaný NiMH akumulátor pre preklenutie krátkych výpadkov (doba prevádzky cca 30 min)
- Zadná časť prístroja so silnými integrovanými magnetmi na uchytenie na dverách rozvádzača
- Robustná konštrukcia, ergonomický design
- Elektrická bezpečnosť CAT IV/600 V a CAT III/1 000 V
- Vysoký stupeň krytia IP54
- Mechanická odolnosť na pád z 1 m
- Prevádzková teplota 0 až 50 °C
- Rozmery: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačov)
- Hmotnosť0,95 kg
- Záruka na hlavný prístroj: 24 mesiacov
