PEL 103 - Záznamník kvality elektrickej energie

Záznamník kvality elektrickej energie

Záznamník kvality elektrickej energie (TRMS) pre jedno a trojfázové siete do 1000V s menovitým kmitočtom DC, 50, 60 a 400 Hz. Záznamník umožňuje prenos dát do PC v reálnom čase s možnosťou monitorovať viacero miest inštalácie. Rozhranie USB, Ethernet a Bluetooth.

od 1 824 EUR
Cena od 2 188,80 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.

Varianty k produktu PEL 103 - Záznamník kvality elektrickej energie (2)

Filtrace
Na sklade
PEL 103 + MA194 + DataView + adaptér - Záznamník kvality elektrickej energie s príslušenstvom
Analyzátor siete trojfázový

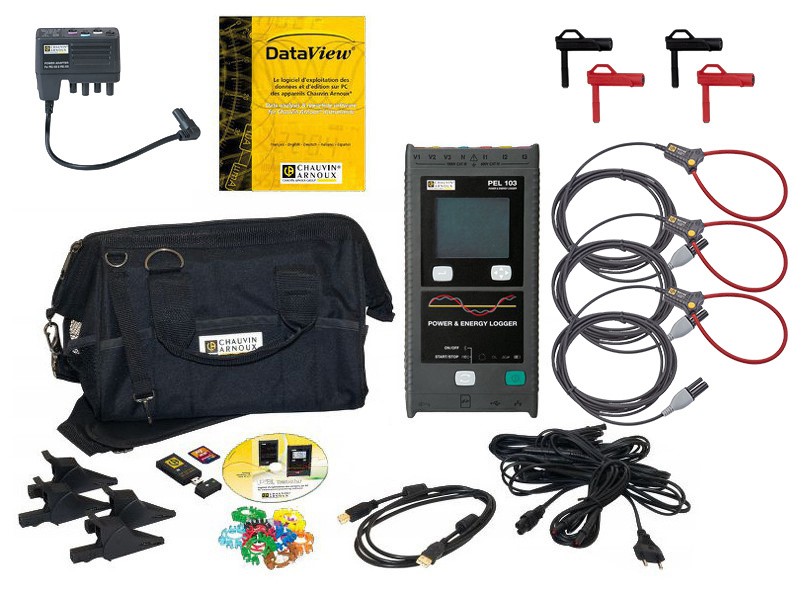

PEL 103 + MA194/350 + DataView + Adaptér napájení + Magnetické svorky

Obsah dodávky je rovnaký ako u prístroja PEL103
Navyše dostanete
- prevodníky MA194/350 3ks
- software DataView
- adaptér napájania z meranej inštalácie
- magnetické svorky 4 ks


Akcia platí do 30.08.2024 alebo do vypredania zásob.
Akcia
OBJ: P01.2999.G019
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
3 580 EUR
2 239 EUR/ks
2 686,80 EUR s DPH
Porovnání
+-
Košík

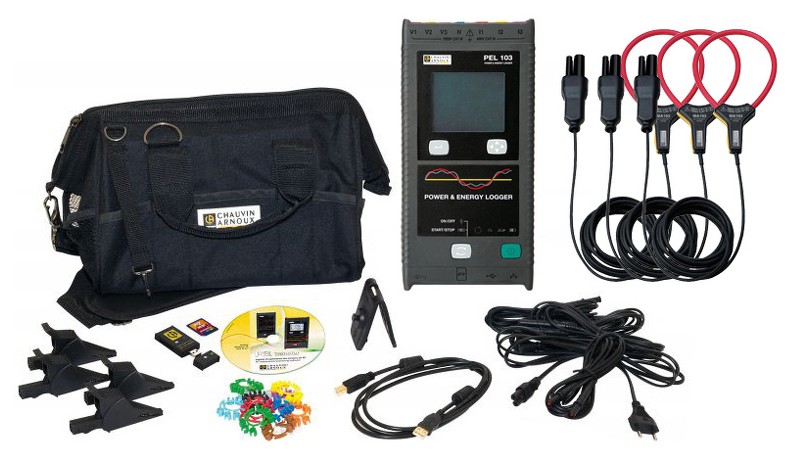

PEL 103 - Záznamník kvality elektrickej energie s príslušenstvom
Analyzátor siete trojfázový
PEL 103

Záznamník PEL103,
bez kliešťových prevodníkov,
4 ks meracie vodiče Ø4 mm - dĺžka 3 m,
4 ks krokosvorka Ø4 mm,
sada farebných krúžkov, SD karta, adaptér USB/SD, USB kábel, software PEL Transfer, kapsa a návod k obsluhe v českom jazyku

OBJ: P01.1571.53
EAN: 3760171418109
Záruka: 24 m.
Skladom v GHV
skladom 8 ks
1 824 EUR/ks
2 188,80 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k PEL 103 - Záznamník kvality elektrickej energie

Príslušenstvo P01.1205.92, P01.1205.93, P01.1205.94 - Prevodník MA194-250/350/1000
Príslušenstvo pre C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/1000 černá
Pružný prevodník Mini-AmpFLEX MA194-1000 čierny 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 1000 mm
OBJ: P01.1205.94
Záruka: 12 m.
Skladom v GHV
skladom 5 ks
273 EUR/ks
327,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.92, P01.1205.93, P01.1205.94 - Prevodník MA194-250/350/1000
Príslušenstvo pre C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/350 černá
Pružný prevodník Mini-AmpFLEX MA194-350 čierny 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 350 mm
OBJ: P01.1205.92
Záruka: 12 m.
Skladom v GHV
skladom >50 ks
249 EUR/ks
298,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.92, P01.1205.93, P01.1205.94 - Prevodník MA194-250/350/1000
Príslušenstvo pre C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/250 černá
Pružný prevodník Mini-AmpFLEX MA194-250 čierny 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 250 mm
OBJ: P01.1205.93
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
237 EUR/ks
284,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.26B - Prevodník A193/450
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/450 černá

Pružný prevodník AmpFLEX A193/450mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 450 mm

OBJ: P01.1205.26B
EAN: 3760171413159
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
268 EUR/ks
321,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.31B - Prevodník A193/800
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černá

Pružný prevodník AmpFLEX A193/800mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 800 mm

OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
370 EUR/ks
444 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1204.25B - Prevodník MN93
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93 černá

Kliešťový prevodník MN93 čierna 1 ks
AC rozsah 2 A ... 200 A
Priemer otvoru ø20 mm

OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
204 EUR/ks
244,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1204.34B - Prevodník MN93A
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93A černá

Kliešťový prevodník MN93A čierna 1 ks
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A
Priemer otvoru ø20 mm

OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
303 EUR/ks
363,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1200.79B - Prevodník PAC93B
Príslušenstvo pre C.A 8xxx, PEL 1xx
PAC93 černá

Kliešťový prevodník PAC93 čierna 1 ks, 9V batérie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Priemer otvoru ø39 mm

OBJ: P01.1200.79B
EAN: 3760171412640
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
476 EUR/ks
571,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1201.10 - Prevodník J93
Príslušenstvo pre C.A 8xxx, PEL 1xx
J93
Kliešťový prevodník J93 čierna 1 ks, kufor 1ks, sada farebných krúžkov 1ks, 9V batérie 1ks
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Priemer otvoru ø72 mm
OBJ: P01.1201.10
EAN: 3760171418796
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
2 280 EUR/ks
2 736 EUR s DPH
Porovnání
+-
Košík
E27 Prevodník kliešťový
Prevodník kliešťový
E27
Rozsah merania 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 1 mV / A, 1 V / A, šírka pásma 100 kHz
Priemer 11,8 mm, vodič s konetormi BNC
Napájanie: batéria 9V alebo adaptér
Dodávka vrátane 9V batérie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
426 EUR/ks
511,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.81 - Adaptér pre E3N
Príslušenstvo pre C.A 8xxx, PEL10x
Adaptér k E3N pro C.A833x, PEL10x
Nutný pre pripojenie prevodníka E3N k C.A 833x a PEL10x
OBJ: P01.1020.81
EAN: 3760171412305
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
122 EUR/ks
146,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1203.23B - Prevodník C193
Príslušenstvo pre C.A 8xxx, PEL 1xx
C193 černá

Kliešťový prevodník C193 čierna 1 ks
AC rozsah 3 A ... 1000 A
Priemer otvoru ø52 mm

OBJ: P01.1203.23B
EAN: 3760171412794
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
435 EUR/ks
522 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.95 - DataView Software
Softvér
Software DataView
Pre prístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
662 EUR/ks
794,40 EUR s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000V, 2A, černá
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-21
EAN: 2050000366413
Záruka: 12 m.
Skladom v GHV
skladom 8 ks
16,75 EUR/ks
20,10 EUR s DPH
Porovnání
+-
Košík
Magnetické adaptéry (2ks) Adaptér magnetický
Adaptér magnetický
Magnetické adaptéry (2ks)
CAT IV, 600V, 4A, černá + červená
Průměr magnetu 6,6 mm, délka 33 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: P01.1030.58Z
EAN: 3760171417379
Záruka: 12 m.
Skladom v GHV
skladom >50 ks
49 EUR/ks
58,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.80 - Sada označovacích krúžkov
Náhradný diel
Sada identifikačních kroužků
12 farebných krúžkov
OBJ: P01.1020.80
EAN: 3760171412299
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
42 EUR/ks
50,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2980.78 - Brašna S20
Brašňa
Brašňa
330 x 240 x 240 mm
OBJ: P01.2980.78
EAN: 3663653000734
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
83 EUR/ks
99,60 EUR s DPH
Porovnání
+-
Košík
Navíjacie puzdro ReelBox Navíjacie puzdro ReelBox
Navíjacie puzdro ReelBox
Navíjacie puzdro ReelBox
Uloženie vodiča 1 x 3m alebo 2 x 1,5m
Zjistit více
OBJ: P01.1021.49
EAN: 3663653000048
Záruka: 12 m.
Skladom v GHV
skladom >50 ks
17 EUR/ks
20,40 EUR s DPH
Porovnání
+-
Košík
6405 Sada prepichovacích svoriek
Sada prepichovacích svoriek
6405
33 Vrms, 70 Vdc max, 1 A, set černá a červená
Pro vodiče 0,8 - 4,5 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1633088
EAN: 0095969208604
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
61 EUR/ks
73,20 EUR s DPH
Porovnání
+-
Košík
5913 Sada prepichovacích svoriek
Sada prepichovacích svoriek
5913
1000 Vrms max, 10 A, set černá a červená
Pro vodiče 0,9 - 4,9 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1546410
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
84 EUR/ks
100,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - SKLS4 čierna
Banánik
SKLS4 černá
CAT II, 600V, 10A , čierna
Pre bezpečné pripojenie vodiča na systém 4mm
Zjistit více
OBJ: 22.3007-21
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
4,95 EUR/ks
5,94 EUR s DPH
Porovnání
+-
Košík

Popis produktu

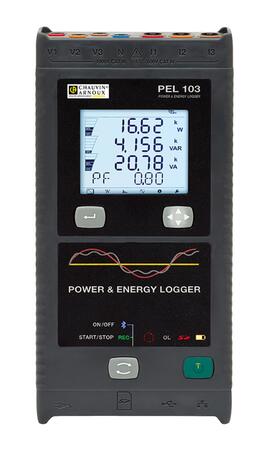

Záznamník kvality elektrickej energie PEL103

Prístroje PEL 102 a PEL 103 sú záznamníky kvality elektrickej siete, ktoré umožňujú meranie a záznam výkonov a energií vo väčšine elektrických sústav. Merania sa uskutočňujú pomocou 3 snímačov prúdu a napäťových vstupov. Umožňujú zobrazenie širokej škály parametrov siete a ich záznam na pamäťovú kartu pre neskoršie vyhodnotenie. Sú vybavené všetkými bežnými komunikačnými rozhraniami pre lokálne aj vzdialené ovládanie, nastavenie a stiahnutie dát.   Ovládanie je možné aj pomocou mobilnej aplikácie pre telefóny a tablety s OS Android. Model PEL 103 je vybavený displejom so zobrazením najdôležitejších parametrov. Napájanie je možné priamo z meranej inštalácie a prístroje sú vybavené magnetmi na uchytenie na dvere rozvádzača.

Ikona - Čip 40x40Hlavné parametre

  • Záznamník kvality elektrickej energie pre jedno až trojfázové siete (3AC, 3NAC, vyvážené aj nevyvážené)
  • Pre jednosmerné a striedavé siete do 1 000 V
  • Menovitý kmitočet sietí DC / 50 / 60 / 400 Hz
  • Meranie prúdu od 5 mA do 10 000 A (podľa prevodníkov)

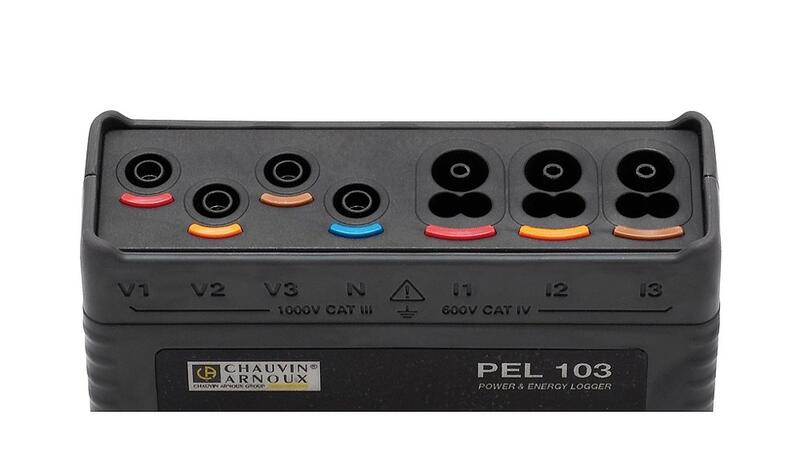

  • 3 napäťové a 3 prúdové vstupy (výpočet prúdu N-vodičom)
  • Trieda presnosti merania napätia 0,2%
  • Rýchlosť vzorkovania 128 vzorkov / periódu s priemerovaním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 1 s). Paralelný záznam s intervalom 1 až 60 min (užívateľsky voliteľné)
  • Výpočet a záznam činného, jalového aj zdanlivého výkonu (W, VA, var)
  • Výpočet a záznam činných, jalových aj zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie)
  • Meranie a záznam účinníka cos θ, tan θ, PF
  • Meranie a záznam celkových harmonických skreslení aj jednotlivých zložiek až do 50. harmonické

Ďalšie funkcie a parametre

  • Záznam strednej, minimálnej a maximálnej hodnoty. V každej uloženej vzorke je údaj o extrémnych hodnotách min a max za vzorkovaciu periódu
  • Programovateľné začiatky a konce záznamov s vlastným pomenovaním
  • Software PEL Transfer® v českom jazyku na stiahnutie, tlač a export nameraných dát do tabuľkových procesorov (napr. MS Excel). Zároveň umožňuje komunikáciu so záznamníkom v reálnom čase a to s viacero prístrojmi súčasne. To uľahčuje hľadanie problémových miest v inštalácii
  • Software DataView®  v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenciu miest meraní, technikov vykonávajúcich meranie, záznamníkov. Umožňuje vkladanie externých dát z ďalších aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné.

Komunikácia a ukladanie dát

Ikona - Bluetooth 40x40

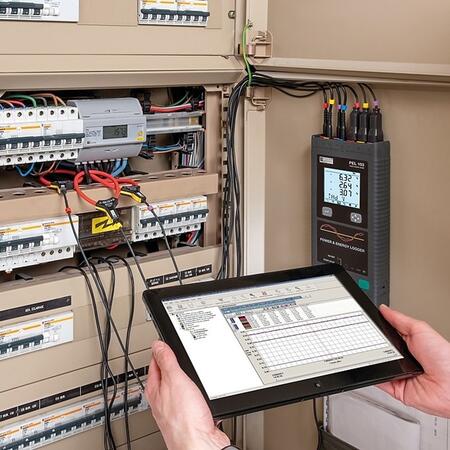

  • Bluetooth rozhranie na komunikáciu s aplikáciou v mobilnom telefóne alebo tablete s OS Android
  • Zobrazenie meraných dát v reálnom čase
  • Kontrola nastavenia prístroja bez nutnosti pripojenia PC
Ikona - LAN 40x40
  • Pripojenie do LAN siete pre vzdialenú správu prístroja
  • Súčasné pripojenie viacerých zariadení PEL k jednému PC
  • Zobrazenie meraných dát v reálnom čase z viacerých zariadení PEL súčasne

Ikona - USB 40x40

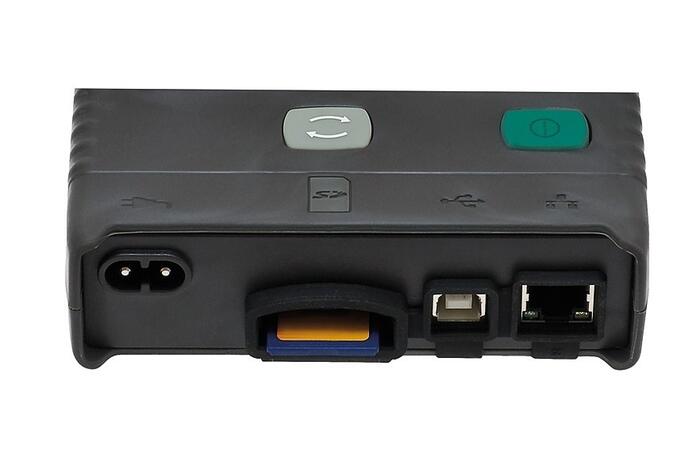

  • Rozhranie USB (B) pre správu prístroja, monitorovanie a stiahnutie dát
  • Automatické spojeníie s prístrojom přri opakovanom pripojení

Ikona - SD 40x40

  • Slot na SD karty do veľkosti až 32 GB
  • Možnosť jednoduchej výmeny karty pre načítanie v čítačkách kariet v PC



Ikona - Bateria 40x40Prevedenie a fyzické parametre

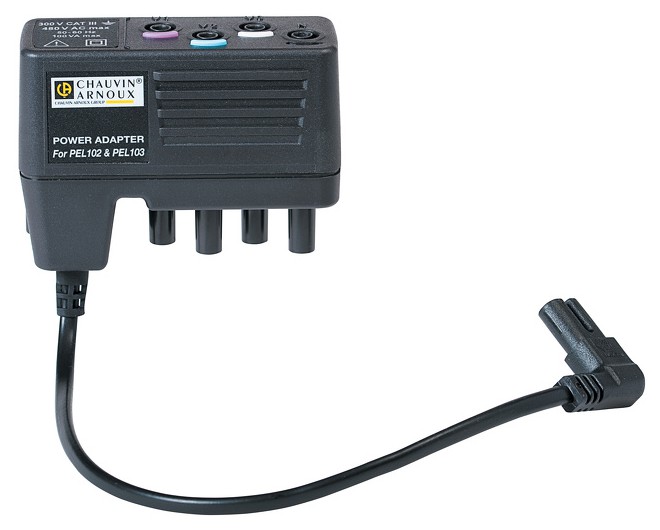

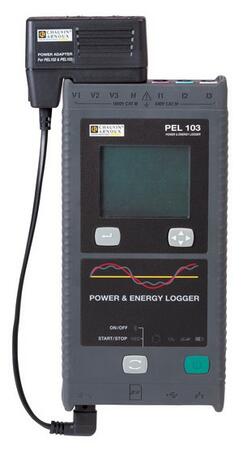

  • Samostatný napájací vstup pre napájanie z pomocného zdroja alebo z meranej inštalácie pomocou adaptéra (voliteľné príslušenstvo)
  • Integrovaný NiMH akumulátor na preklenutie krátkych výpadkov (doba prevádzky cca 30 min)
  • Zadná časť prístroja so silnými integrovanými magnetmi  na prichytenie na dverách rozvádzača
  • Robustná konštrukcia, ergonomický design
  • Elektrická bezpečnosť CAT IV/600 V a CAT III/1 000 V
  • Vysoký stupeň krytia IP54
  • Mechanická odolnosť na pád z 1  m
  • Prevádzková teplota 0 až 50 °C
  • Rozmery: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačov)
  • Hmotnosť: 0,95 kg
  • Záruka na hlavný prístroj: 24 mesiacov

Ikona - Prezentácia 40x40Ikona - Diplom 40x40Služby ponúkané k nami dodaným prístrojom

  • Konzultácie vhodnosti jednotlivých typov s doporučením
  • Poradenstvo so softwarom prístroja (pokiaľ je súčasťou dodávky)
  • Predajná aj popredajná podpora
  • Zaistenie záručného aj pozáručného servisu
  • Zaistenie pravidelných kalibrácií



SOFTWARE PRE PRÍSTROJ

Ikona - Windows 40x40
Ikona - Windows 40x40
  • Software DataView
  • Pre podporu nás kontaktujte

Ikona - Google 40x40
  • Software PEL pro Android
  • ODKAZ

Ikona - SW Google PEL transfer 80x80

SOFTWARE PRO PŘÍSTROJ

Ikona - Windows 40x40
Ikona - Windows 40x40
  • Software DataView
  • Pro podporu nás kontaktujte

Ikona - Google 40x40
  • Software PEL pro Android
  • ODKAZ

Ikona - SW Google PEL transfer 80x80





Videa

PEL105, PEL103 a PEL102 - Záznamník kvality elektrickej energie
(YouTube, 07.04.2016)
PEL103 a PEL102 - Záznamník kvality elektrickej energie
(YouTube, 30.01.2016)
VIDEONÁVOD - PEL 103 - inštalácia SW PEL TRANSFER
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - nastavenie prístroja pomocou PC
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - nastavenie prístroja pomocou ANDROID
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - pripojenie k 3-fázové sieti
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - manuálny štart a stop záznamu
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - stiahnutie zaznamenaných dát
(YouTube, 26.05.2020)
PEL103 a PEL102 - Analyzátory sietí
(YouTube, 26.09.2014)

Katalógy na stiahnutie

CHAUVIN ARNOUX - Meracie prístroje
Kompletný katalóg produktov firmy Chauvin Arnoux - skúšačky napätia, multimetre, kliešťové multimetre, revízne prístroje, merače izolácie, merače uzemnenia, analyzátory kvality el. energie, infrakamery.
Download ikona
METRIX - Meracie prístroje
Katalóg meracích prístrojov METRIX - Chauvin Arnoux. Prenosné a stolné digitálne multimetre, prenosné a stolné osciloskopy, generátory signálu, RLC metry, dekády RLC, zdroje napätia a príslušenstvo.
Download ikona
Meracie príslušenstvo MULTICONTACT
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo CHAUVIN ARNOUX
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, hroty, príchytky, púzdra, brašne, poistky atď.
Download ikona
Meracie príslušenstvo POMONA
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo ELECTRO PJP
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, svorky, hroty, príchytky, adaptéry atď. ěřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona

Mohlo by vás zaujímať

Podujatia

WEBINÁR: Nabíjacie stanice pre elektrické vozidlá - jednoduché bezpečnostné kontroly s Fluke
19.06.2024
Pozývame vás na ONLINE webinár zameraný na kontrolu nabíjacích staníc pre elektrické vozidlá pomocou prístrojov FLUKE.Podujatie sa uskutoční v stredu 19. júna od 13:00 do 14:00. Program bude moderovať...

Akčné produkty

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma, Testery izolácie 5000 V C.A 6505...
Kúpte si Fluke ... Získate druhý ZADARMO
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Novinka od firmy Bender pre AC nabíjacie stanice - regulátory nabíjania ICC1324
05.06.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, uvádza na trh nový regulátor nabíjania ICC1324. Prístroj slúži ako riadiaca jednotka striedavých nabíjacích...
Špecifiká monitoringu izolačného stavu vo veľkých fotovoltaických elektrárňach
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
