PEL 104 - Záznamník kvality elektrickej energie
Záznamník kvality elektrickej energie
Záznamník kvality elektrickej energie (TRSM) pre jedno a trojfázové siete do 1 000 V s menovitým kmitočtom DC, 50, 60 a 400 Hz. Záznamník umožňuje prenos dát do PC v reálnom čase s možnosťou monitorovať viacero miest inštalácie. Rozhranie USB, GPRS, WiFi, Ethernet a Bluetooth.
od 2 319 EUR
Cena od 2 782,80 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (2)
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.
Varianty k produktu PEL 104 - Záznamník kvality elektrickej energie (2)

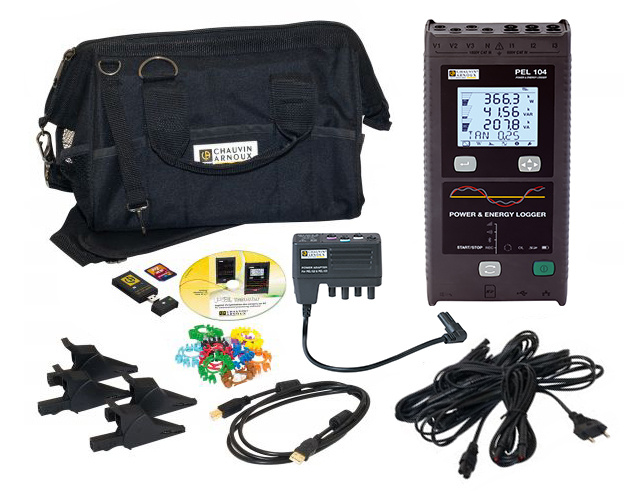

Analyzátor siete trojfázový

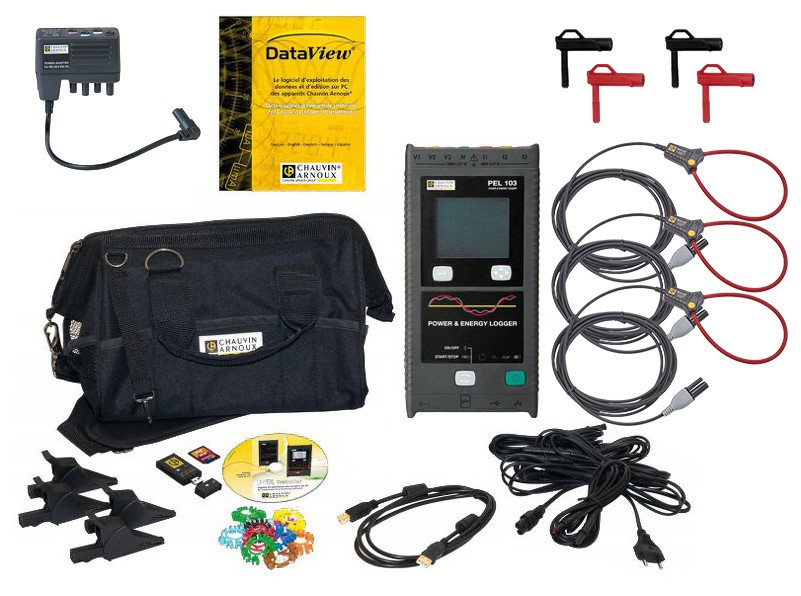

PEL 104Záznamník PEL103, bez kliešťových prevodníkov,
adaptér pre napájanie z meranej inštalácie, 4 ks meracie vodiče Ø4 mm - dĺžka 3 m, 4 ks krokosvorka Ø4 mm, sada farebných krúžkov, SD karta 8 GB, adaptér USB/SD, USB kábel, napájací kábel, software PEL Transfer, brašňa a návod k obsluhe v českom jazyku
adaptér pre napájanie z meranej inštalácie, 4 ks meracie vodiče Ø4 mm - dĺžka 3 m, 4 ks krokosvorka Ø4 mm, sada farebných krúžkov, SD karta 8 GB, adaptér USB/SD, USB kábel, napájací kábel, software PEL Transfer, brašňa a návod k obsluhe v českom jazyku
Voliteľné príslušenstvo k PEL 104 - Záznamník kvality elektrickej energie
Popis produktu

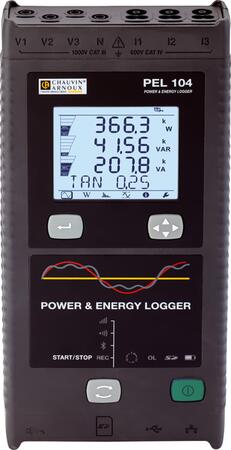

Záznamník kvality elektrickej energie PEL104

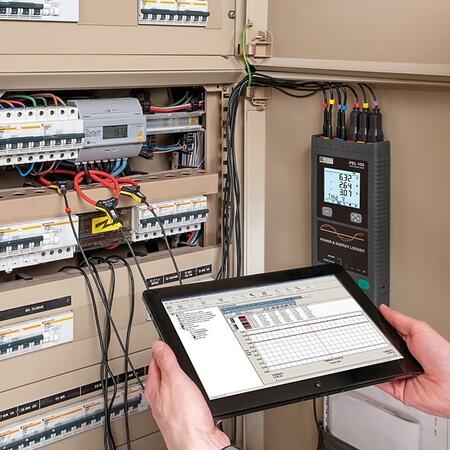

Prístroj PEL 104 je záznamník kvality elektrickej siete, ktorý umožňuje meranie a záznam výkonov a energií vo väčšine elektrických sústav. Merania sa vykonávajú pomocou 3 snímačov prúdu a napäťových vstupov. Umožňuje zobrazenie širokej škály parametrov siete a ich záznam na pamäťovú kartu pre neskoršie vyhodnotenie a to s intervalom až 200 ms. Je vybavený všetkými bežnými komunikačnými rozhraniami pre lokálne aj vzdialené ovládanie, nastavenie a stiahnutie dát, ako je USB, WiFi, Bluetooth, LAN a 3G/GPRS. Ovládanie je možné aj pomocou mobilnej aplikácie pre telefóny a tablety s OS Android. Model PEL 104 je vybavený displejom so zobrazením najdôležitejších parametrov. Napájanie je možné priamo z meranej inštalácie a prístroj je vybavený magnetmi na prichytenie na dvere rozvádzača.
Hlavné parametre

- Záznamník kvality elektrickej energie pre jedno až třojfázové siete (3AC, 3NAC, vyvážené aj nevyvážené)
- Pre jednosmerné a striedavé siete od 10 do 1 000 V
- Menovitý kmitočet sietí DC / 50 / 60 / 400 Hz

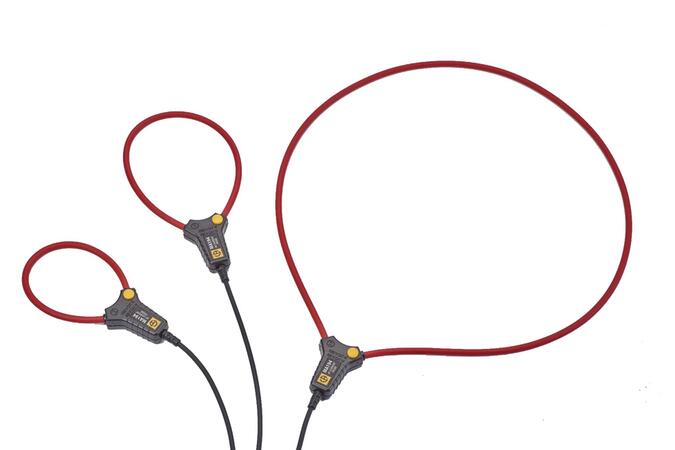

- Meranie striedavého prúdu od 5 mA do 10 000 A (podľa prevodníkov)
- Meranie jednosmerného prúdu od 50 mA do 1 400 A (podľa prevodníkov)

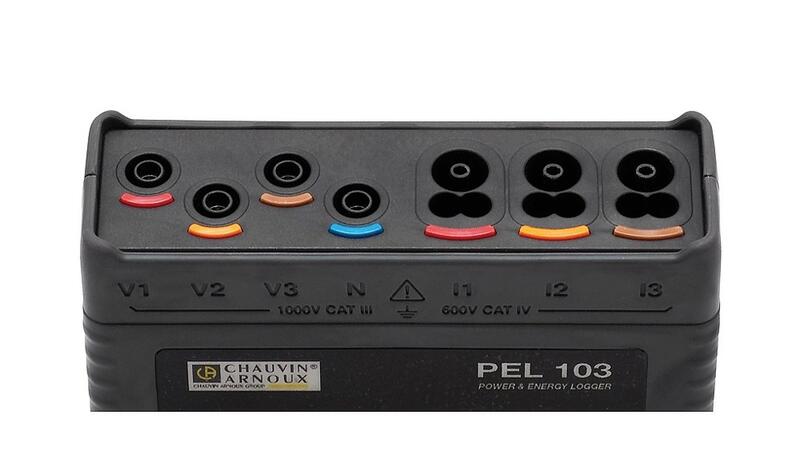

- 3 napäťové a 3 prúdové vstupy (výpočet prúdu N-vodičom)
- Trieda presnosti merania napätia 0,2%
- Rýchlosť vzorkovania 128 vzoriek / periódu s priemerovaním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 0,2 s). Paralelný záznam s intervalom 1 až 60 min (užívateľsky voliteľné)
- Výpočet a záznam činného, jalového aj zdanlivého výkonu (W, VA, var)
- Výpočet a záznam činných, jalových aj zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie)
- Meranie rušivého výkonu D
- Meranie a záznam účinníku cos θ, tan θ, PF
- Meranie a záznam celkových harmonických skreslení aj jednotlivých zložiek až do 50. harmonické
Ďalšie funkcie a parametre

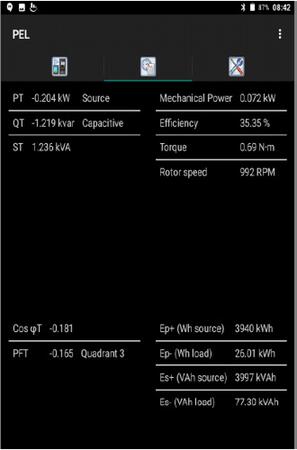

- Analýza motorov. Po pripojení k mobilnej aplikácii softwarový nástroj vypočíta mechanické parametre pohonu ako sú otáčky, točivý moment alebo účinnosť v reálnom čase
- Záznam strednej, minimálnej a maximálnej hodnoty. V každej uloženej vzorke je údaj o externých hodnotách min a max za vzorkovaciu periódu
- Programovateľné začiatky a konce záznamov s vlastným pomenovaním
- Software PEL Transfer® v českom jazyku na stiahnutie, tlač a export nameraných dát do tabuľkových procesorov (např. MS Excel). Taktiež umožňuje komunikáciu so záznamníkom v reálnom čase a to s viacero prístrojmi súčasne. To uľahčuje hľadanie problémových miest v inštalácii.
- Software DataView® v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenciu miest merania, technikov vykonávaných meranie, zákazníkov. Umožňuje vkladanie externých dát z ďalších aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné.
Komunikácia a ukladanie dát
- možnosť komunikácie cez IRD servr v prípadoch zabezpečenej IT infraštruktúry

- Bluetooth rozhranie pre komunikáciu s aplikáciou v mobilnom telefóne alebo tablete s OS Android
- Zobrazenie nameraných dát v reálnom čase
- Kontrola nastavenia prístroja bez potreby pripojenia PC

- Po vložení SIM karty umožňuje komunikáciu medzi prístrojom a počítačovým SW v miestach bez pokrytia WiFi signálom alebo LAN sieťou
- Komunikácia cez 3G/GPRS sieť a ponúka využitie IRD servera
- Umožňuje online komunikáciu a stiahnutie dát, ale taktiež ponúka automatické odosielanie emailov na vybranú adresu s alarmovým upozornením na prekročenie rozsahu

- Umožňuje online komunikáciu a stiahnutie dát cez sieť zákazníka, ale taktiež ponúka vytvorenie hotspotu pre priame pripojenie k prístroju
- Štandardná frekvencia 2,4 GHz
- Možnosť prepojenia s PC, mobilným telefónom alebo tabletom s OS Android

- Pripojenie do LAN siete pre vzdialenú správu prístroja
- Súčasné pripojenie viacerých zariadení PEL súčasne k jednémju PC
- Zobrazenie meraných dát v reálnom čas z viacerých zariadení PEL súčasne

- Rozhranie USB (B) pre správu prístroja, monitorovanie a stiahnutie dát
- Automatické spojenie s prístrojom pri opakovanom pripojení

- Slot na SD karty do veľkosti až 32 GB
- Možnosť jednoduchej výmeny karty pre načítanie v čítačkách kariet v PC
Prevedenie a fyzické parametre

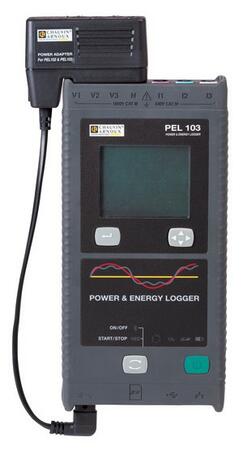

- Samostatný napájací vstup pre napájanie z pomocného zdroja alebo z meranej inštalácie pomocou adaptéra (voliteľné príslušenstvo)
- Integrovaný NiMH akumulátor na preklenutie krátych výpadlov (doba prevádzky cca 30min)

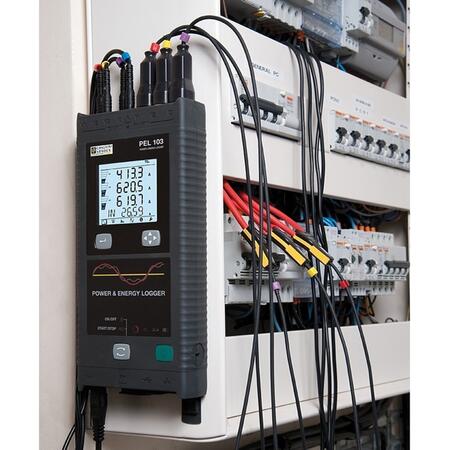

- Zadná časť prístroja so silnými integrovanými magnetmi na prichytenie na dverách rozvádzača
- Robustná konštrukcia, ergonomický design
- Elektrická bezpečnosť CAT IV/600 V a CAT III/1 000 V
- Vysoký stupeň krytia IP54
- Mechanická odolnosť na pád z 1 m
- Prevádzková teplota 0 až 50 °C
- Rozmery: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačov)
- Hmotnosť: 0,9 kg
- Záruka na hlavný prístroj: 24 mesiacov
Služby ponúkané k nami dodaným prístrojom

- Konzultácie vhodnosti jednotlivých typov s odporúčaním
- Poradenstvo so softwarom prístroja (ak je súčasťou dodávky)
- Predajná aj popredajná podpora

- Zaistenie záručného aj pozáručného servisu
- Zaistenie pravidelných kalibrácií
