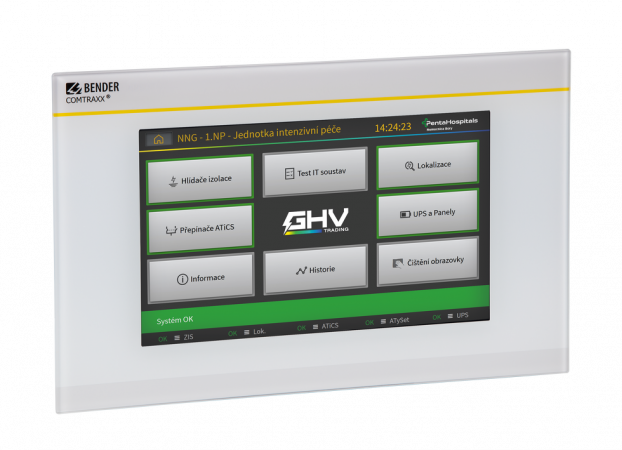

CP9xx - Rad riadiacich dotykových panelov

Dotykový panel pre dohľad a ovládanie technológií nielen v zdravotníckych priestoroch

Multifunkčný dotykový panel a prevodník radu CP900 zlučuje celý rad komunikačných rozhraní do jedného prístroja a je určený hlavne na monitoring stavu dôležitých rozvodov a technológií v zdravotníckych priestoroch, a to vrátane vizualitácie a signalizácie alarmov.
Dostupnosť: Na požiadanie
Zvoľte variantu (4)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu CP9xx - Rad riadiacich dotykových panelov (4)

CP907-I COMPLETE indoor Dotykový panel
Dotykový panel
CP907-I COMPLETE indoor
Monitor stavu systémů Bender s web displejem 7” a gateway TCP/IP
do panelu/dveří, hl. 65 mm
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
DC 24 V, < 15 W
Doporučené napájení: CP-D/24/2,5 (1SVR427044R0200)
IP54 (zepředu)
CP907-I š.226 x v.144 x h.65 mm
výřez do panelu 215 x 124 mm
OBJ: B95061032
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CP907-I COMPLETE inwall Dotykový panel
Dotykový panel
CP907-I COMPLETE inwall
Monitor stavu systémů Bender s web displejem 7” a gateway TCP/IP
pod omítku, hl. 78 mm
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
DC 24 V, < 15 W
Doporučené napájení: CP-D/24/2,5 (1SVR427044R0200)
IP54 (zepředu)
CP907-I š.226 x v.144 x h.78 mm
rozměry skříně pro zabudování do zdi: 216 x 128 x 75 mm
rozměry skříně pro instalaci na stěnu: 229 x 173 x 90 mm
OBJ: B95061031
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CP915-I COMPLETE grey Dotykový panel
Dotykový panel
CP915-I COMPLETE grey
Monitor stavu systémů Bender s web displejem 15,6” a gateway TCP/IP
šedá
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
AC 100… 240 V
IP54 (zepředu)
CP915-I š.505 x v.350 x h.92 mm
rozměry skříně pro zabudování do zdi: 461 x 306 x 92 mm
rozměry skříně pro instalaci na stěnu: 511 x 356 x 120 mm
OBJ: B95061034
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CP915-I COMPLETE white Dotykový panel
Dotykový panel
CP915-I COMPLETE white
Monitor stavu systémů Bender s web displejem 15,6” a gateway TCP/IP
bílá
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
AC 100… 240 V
IP54 (zepředu)
CP915-I š.505 x v.350 x h.92 mm
rozměry skříně pro zabudování do zdi: 461 x 306 x 92 mm
rozměry skříně pro instalaci na stěnu: 511 x 356 x 120 mm
OBJ: B95061033
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k CP9xx - Rad riadiacich dotykových panelov

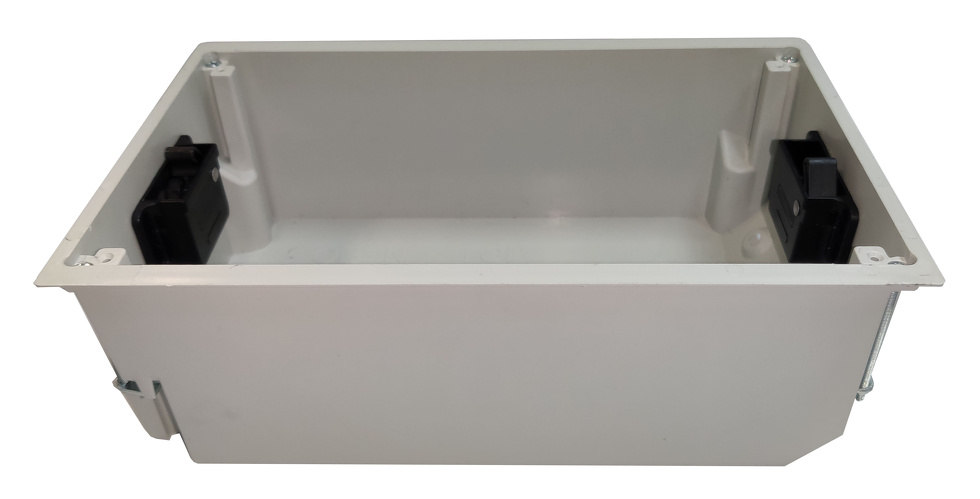

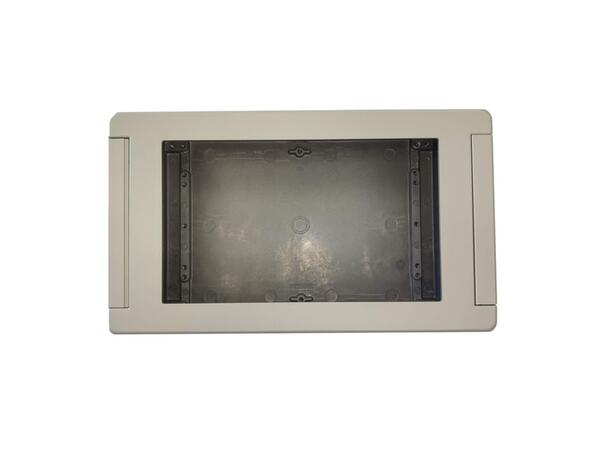

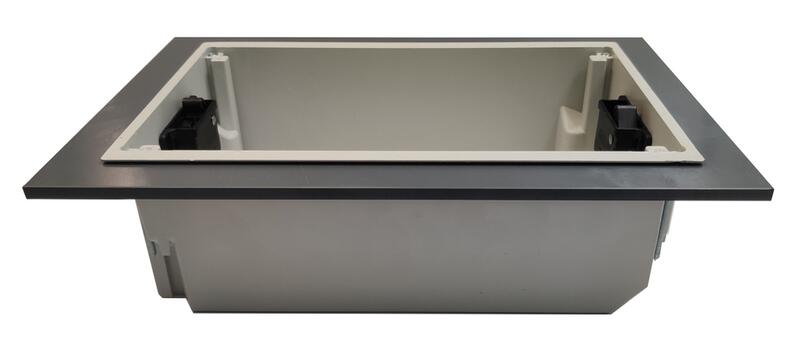

Príslušenstvo - Montážna krabica do dutej steny pre CP907
Príslušenstvo
CP907 montážní krabice pro zapuštění do zdi
OBJ: B95100140
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

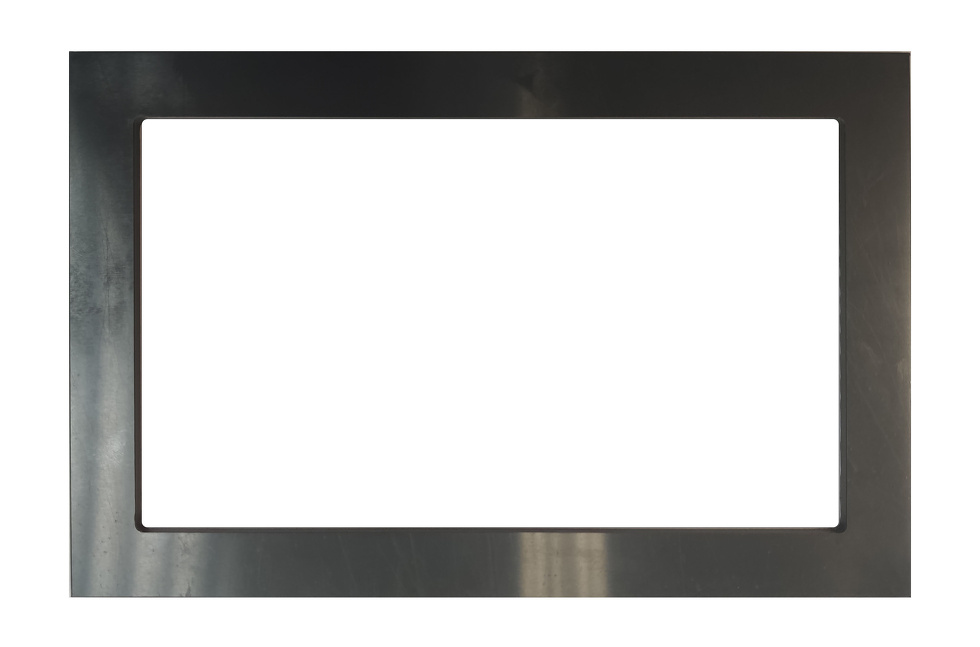

Príslušenstvo - Adaptér pre montáž do panelu pre CP907
Príslušenstvo
CP907 adaptér
Plastový rámeček pro montáž do panelu
OBJ: B95061912
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

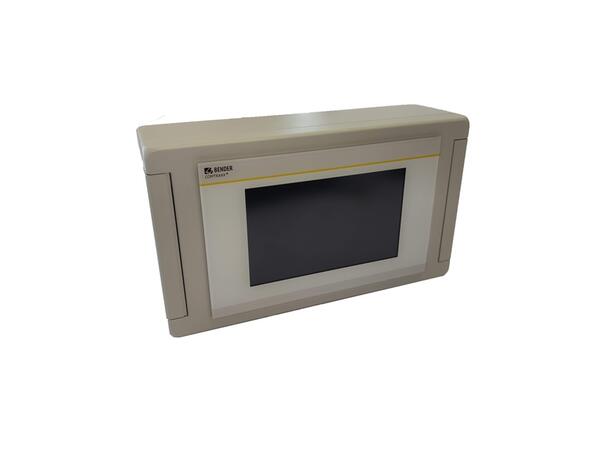

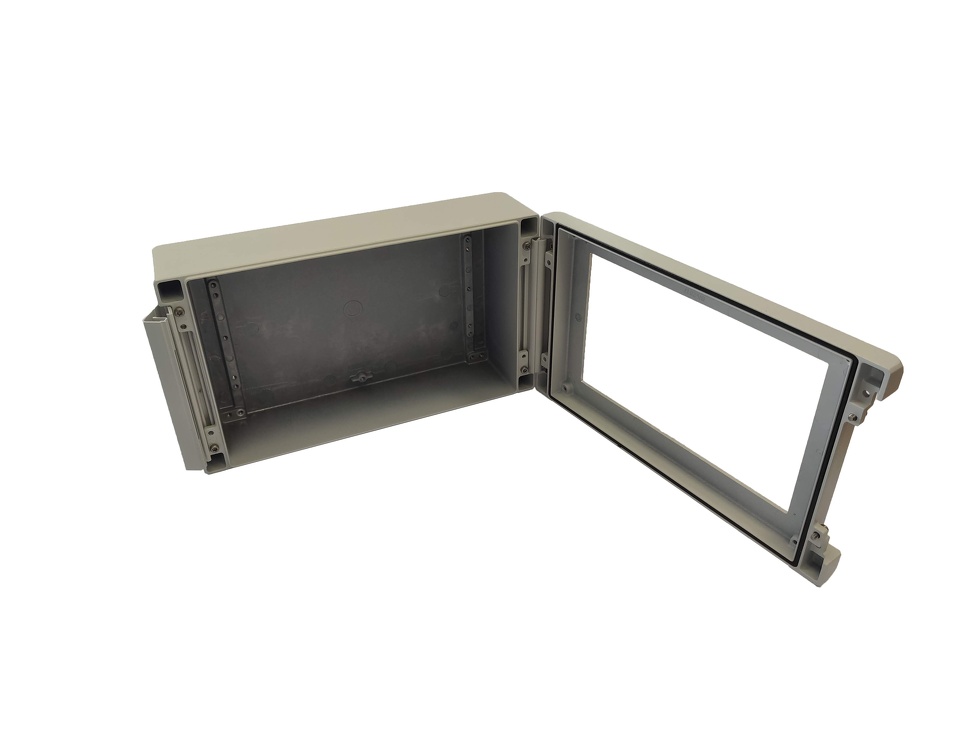

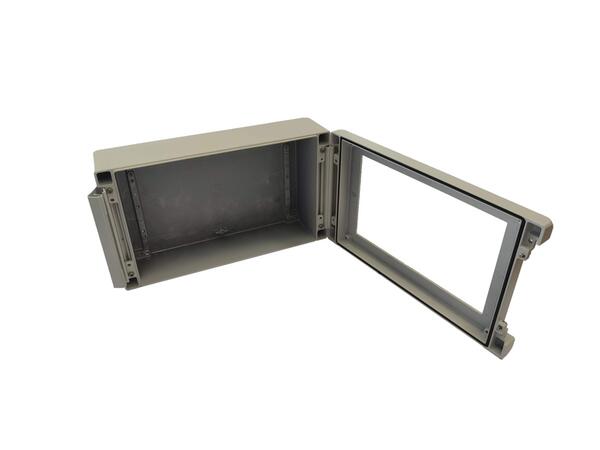

Príslušenstvo - montážna alu krabice do steny pre CP907 - celkový pohľad
Príslušenstvo
CP907 montážní hliníková krabice na povrch
Hliníková montážní krabice pro instalaci na povrch
OBJ: B95061913
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - CP915-I
OBJ: S95061034
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

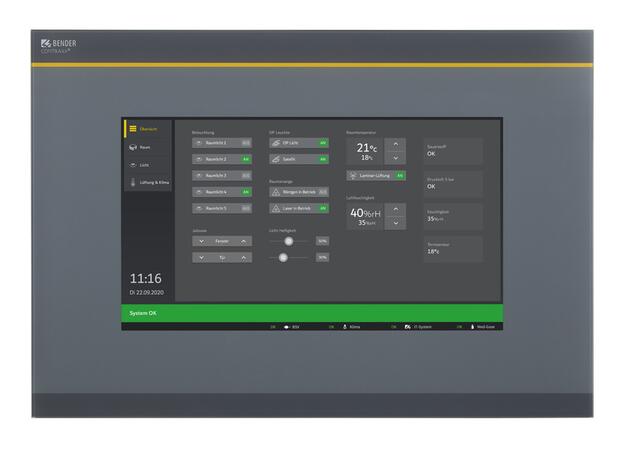

  • Užívateľsky prívetivý dotykový signalizačný panel pre aplikácie nielen v zdravotníckych priestoroch

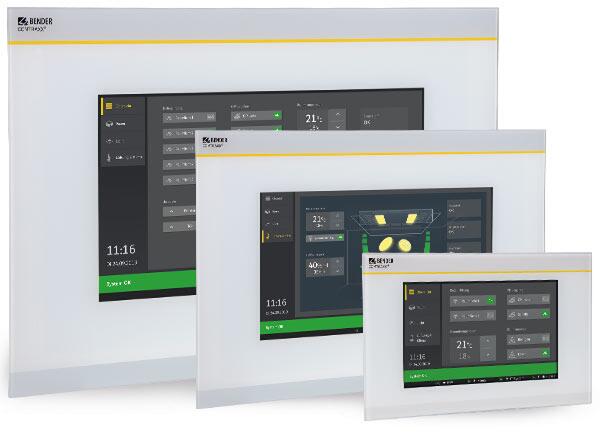

  • Displej veľkosti 7", 15,6" alebo 24" s tvrdeným a antireflexným sklom
  • Veľmi kvalitné zobrazenie s vysokým kontrastom, veľkým rozlíšením a širokým pozorovacím uhlom
  • Jednoduché ovládanie
  • Doplňujúce informácie pre zdravotnícky a technický personál
  • Optická a akustická signalizácia v prípade alarmov alebo udalostí
  • Jasná štruktúra menu so zrozumiteľnými interaktívnymi symbolmi
  • Jasne označené bezpečnostné funkcie
  • Možnosť vložiť grafické plány alebo fotografie
  • Jednoduchá integrácia externých zariadení ako sú operačné stoly, ovládanie osvetlenia, rozvody medicínskych plynov alebo interkom
  • Tichá prevádzka - zariadenie neobsahuje ventilátory
  • Jednoduché čistenie a dezinfekcia vďaka stupňu krytia IP54
  • Sklenené prevedenie s možnosťou antibakteriálnej čelnej fólie
  • Bezskrutková montáž čelnej dosky
  • Jednoduchý prechod zo stávajúceho systému s TM panelmi pri minimálnom prerušení prevádzky

Rozšírené informácie

Vlastnosti

Rozhrania medzi ľuďmi a strojmi hrajú zásadnú rolu pri správnom vyhodnotení vzniknutých alarmov a ovládaní kľúčových technológií. Takým rozhraním je aj riadiaci dotykový panel CP9xx, ktorého úlohou je vydávať vizuálne a akustické poplachy a premeniť informácie z monitorovaného systému na zrozumiteľné pokyny pre obsluhu a personál.To je dôležité hlavne v kritických prevádzkových situáciách. Ovládací panel CP9xx ponúka užívateľovi riešenie, ktoré spĺňa požiadavky moderných zdravotníckych priestorov aj priemyslových areálov a komerčných budov.

Integráciou technických zariadení do jediného panela je možné jednoducho vytvoriť technické monitorovacie centrum. Veľkou výhodou sú široké diagnostické možnosti vďaka kompletnému prehľadu o stave systému z jedného bodu prostredníctvom webového prehliadača doplneného o záznamníky dát a pamäť histórie.

Aplikácie

Monitorovanie, prevádzka a zobrazenie:

  • neuzemnené (IT) rozvody napájania,
  • signalizácia stavu medicínskych plynov,
  • klimatizačné systémy a ventilácia,
  • osvetlenie miestnosti,
  • osvetlenie operačného stola,
  • špeciálne napájacie systémy ako napr. doplňujúce bezpečnostné napájanie alebo systémy UPS,
  • ďalšie systémy od rôznych výrobcov.

Systém ponúka rad možností integrácie digitálnych a analógových vstupov/výstupov s rôznym prevádzkovým napätím, výkonom, meracími signálmi alebo špeciálnymi funkciami na zobrazenie a aktiváciu alarmu a/alebo na ovládanie kľúčových technológií a rozvodov.

Prístroj umožňuje komunikáciu v rámci radu priemyslových rozhraní, ako napríklad:

Přehled rozhraní

Výsledkom je všestranný systém, ktorý je ako modulárny, tak aj flexibilný, a ktorý môže byť ľahko upravený, rozširovaný alebo pripojený k novým technológiám.

Špecifické prevedenie podľa požiadavky zákazníka

Každý panel môže byť individuálne vyrobený a prispôsobený požiadavkam užívateľa. Prispôsobenie zahŕňa nastavenie parametrov ako je zadanie medzných hodnôt, špecifikácie jednotlivých užívateľských textov a úprava konfigurácie systému. Dodávku riadiacich panelorv CP9xx je možné ďalej doplniť o príslušenstvo podľa špecifikácie zákazníka, ako napr.:

  • dokovacia stanica pre diaľkové ovládače operačného stola,
  • interkomové systémy,
  • ovládacie prvky svetiel operačnej sály,
  • programovateľná podsvietená klávesnica,
  • digitálne / analógové vstupy / výstupy pre inštaláciu do rozvádzačov alebo ovládacích skríň,
  • spracovanie dát zo systémov tretích strán,
  • vstavba a zabudovanie zariadení tretích strán apod.

Rozmery ovládacích panelov CP90x

Rozměry ovládacích panelů CP90x

Technické parametre

Izolácia podľa IEC 60664-1, prevedenie CP907
Menovité napätie izolácie 50 V
Kategória prepätia III
Stupeň znečistenia 2
Menovité impulzné výdržné napätie 800 V
Izolácia podľa IEC 60664-1, prevedenie CP915 a CP924
Menovité napätie izolácie AC 250 V
Kategória prepätia III
Stupeň znečistenia 2
Menovité impulzné výdržné napätie 4 kV
Parametre napájania CP 907, svorkovnice (A1/+; A2/-)
Napájacie napätie US DC 24 V
Tolerancia US ±20 %
Vlastná spotreba pri DC 24 V < 15 W
Napájanie prostřredníctvom PoE (iba CP907)
Napájacie napätie US DC 48 V
Tolerancia US -25...+15 %
Vlastná spotreba pri PoE < 15 W
Parametre napájanie CP 915/CP924 svorkovnice (L1; N)
Napájacie napätie US z externíého zdroja AC 100...240 V
Tolerancia US -15...+10 %
Frekvenčný rozsah US 50...60 Hz
Vlastná spotreba pri AC 230 V < 30 W (CP915)/< 55 W (CP924)
Záloha v prípade výpadku napájania
Doba uchovania nastavenia dát a času min. 3 dny
Doba autonómnej prevádzky po výpadku napájania min. 15 s
Zobrazenie, ovládanie
Uhlopriečka TFT dotykového displeja CP907: 7"
CP915: 15,6"
CP924: 24"
Rozlíšenie (počet pixelov) CP907: 800 x 480
CP915: 1366 x 768
CP924: 1920 x 1080
Jas (cd/m2) 300
Kontrast (typicky) CP907: 300:1
CP915: 400:1
CP924: 5000:1
Zorný uhol CP907: 70°/70°
CP915: 80°/70°
CP924: 89°/89°
Počet farieb CP907: 262 000
CP915: 16,7 milióna
CP924: 16,7 milióna
Podsvetlenie LED
Pamäť
Nastavenie e-mailu max. 250 záznamov
Individuálne texty 1200 textov, každý so 100 znakmi
Počet zobrazených zariadení 247
Počet dátových bodov zariadení tretích strán na Modbus TCP a Modbus RTU 50
Počet dátových záznamníkov 30
Počet dátových záznamov každého záznamníka 10000
Počet záznamov v histoórii udalostí 1000
Vizualizácia
Počet stránok 20
Veľkosť obrázku na pozadí max. 3 MB/obrázok,
max. 50 MB celkom
Rozhranie
Ethernet
Konektor RJ45
Prenosová rýchlosť 10/100 Mbit/s, autodetekcia
DHCP zapnuté/vypnuté (zapnuté)*
Toff (DHCP) 5...60 s (30 s)*
IP adresa nnn.nnn.nnn.nnn, (192.168.0.254)*, dostupné taktiež cez169.254.0.1
Maska podsiete nnn.nnn.nnn.nnn (255.255.0.0)*
Protokoly (závislé na vybranom funkčnom module) TCP/IP, Modbus RTU, Modbus TCP, DHCP, SMTP, NTP
BCOM
Rozhranie/protokol Ethernet/BCOM
BCOM adresa podsystému 1...255 (1)*
BCOM adresa zariadenia 1...255 (2)*
USB
Verzia USB 2, štandard A
Počet rozhraní 2
Prenosová rýchlosť 480 Mbit/s
Modbus TCP
Rozhranie/protokol Ethernet/Modbus TCP
Pracovníý režim klient pre analyzátory PEM a zariadenia tretích strán
Režim server pre prístup k obrazom procesov a príkazom pre riadenie Modbus
Počet paralelných klientov max. 8
SNMP
Verzia 1, 2c, 3
Podporované zariadenia Možné dotazy ku všetkým zariadeniam/kanálom (bez funkcie trap)
BMS bus
Rozhranie/protokol RS-485/BMS interné
Pracovný režim master/slave (master)*
Prenosová rýchlosť 9,6 kbit/s
Dĺžka kábla ≤ 1200 m
Doporučený kábel J-Y(St)Y min. 2x0,8, krútený pár, tienený, jedna strana tienenia pripojená k PE
Pripojenie svorky ABMS, BBMS
Zakončovací odpor 120 Ω (0,25 W), interný DIP prepínač
Adresa zariadenia 1…99 (1)*
Modbus RTU
Rozhranie/protokol RS-485/Modbus RTU
Pracovný režim master
Prenosová rýchlosť 9,6...57,6 kbit/s
Dĺžka kábla ≤ 1200 m
Doporučený kábel J-Y(St)Y min. 2x0,8, krútený pár, tienený, jedna strana tienenia pripojená k PE
Pripojenie svorky AMB, BMB
Zakončovací odpor 120 Ω (0,25 W), interný DIP prepínač
Rozsah podporovaných slave adries zariadenia Modbus RTU 2...247
Digitálne vstupy
Počet vstupov 12
Galvanické oddelenie Ano Ano
Pracovný režim aktívny - vysoký alebo aktívny - nízky,
nastaviteľné pre každý vstup
Továrne nastavenie aktívny - vysoký
Napäťový rozsah (vysoký) AC/DC 10...30 V
Napäťový rozsah (nízky) AC/DC 0...2 V
Pripojenie svorky 1,1....12,12
Maximálna dĺžka kábla < 1000 m
Spínacie prvky
Počet 1 prepínací kontakt
Pracovný režim n.c./n.o.
Akustická signalizácia (bzučiak)
Akustické upozornenie môže byť stíšené, opäť aktivované pri novej udalosti ztišeno,
Interval nastaviteľný
Frekvencia nastaviteľná
Opakovanie hlásenia nastaviteľné
Audio rozhranie (len pre CP915 a CP924)
Line IN STEREO vstup, zdierka 3,5 mm
Line OUT STEREO výstup pre prehrávacie zariadenie,
zdierka 3,5 mm
Klimatické podmienky, EMC
EMC IEC 61326-1
Rozsah pracovných teplôt
CP907 -10…+55 °C
CP915, CP914 -10…+50 °C
Všeobecné dáta
Pracovný režim trvalá prevádzka
Montáž podľa orientácie displeja
Stupeň krytia - z čelníej strany IP50
Stupeň krytia - zo zadnej strany IP20
Trieda horľavosti UL94 V-0
Rozmery (š x v x h) CP907: 226 x 144 x 78 mm
CP915: 505 x 350 x 92 mm
CP924: 654 x 441 x 100 mm
Hmotnosť CP907: cca 1,1 kg
CP915: cca 6,1 kg
CP924: cca 9,1 kg

()* Továrne nastavenie

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CP9xx
(ZIP, 379 kB)
Zobrazit ikonaDownload ikona
Brožúra
Brožúra
Zobrazit ikonaDownload ikona

Mohlo by vás zaujímať

Podujatia

WEBINÁR: Nabíjacie stanice pre elektrické vozidlá - jednoduché bezpečnostné kontroly s Fluke
19.06.2024
Pozývame vás na ONLINE webinár zameraný na kontrolu nabíjacích staníc pre elektrické vozidlá pomocou prístrojov FLUKE.Podujatie sa uskutoční v stredu 19. júna od 13:00 do 14:00. Program bude moderovať...

Akčné produkty

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma, Testery izolácie 5000 V C.A 6505...
Kúpte si Fluke ... Získate druhý ZADARMO
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Novinka od firmy Bender pre AC nabíjacie stanice - regulátory nabíjania ICC1324
05.06.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, uvádza na trh nový regulátor nabíjania ICC1324. Prístroj slúži ako riadiaca jednotka striedavých nabíjacích...
Špecifiká monitoringu izolačného stavu vo veľkých fotovoltaických elektrárňach
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
