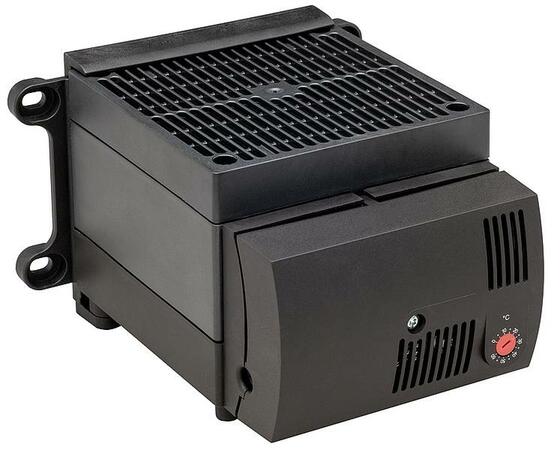

CS 130 - Výkonné výhrevné teleso s ventilátorom
Tepelný výkon: 1200 W
Vysoko výkonný teplovzdušný ventilátor. Vhodné na umiestnenie na stenu skrine. Voliteľne s integrovaným termostatom.
Rozmery: 182×160×120 mm
Napätie: 120 V, 230 V AC
Dopyt na produktPorovnať

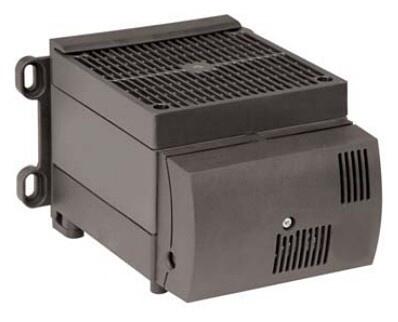

Varianty k produktu CS 130 - Výkonné výhrevné teleso s ventilátorom (2)
Rozsah termostatu: 0 ... +60°C; Teplotní čidlo: ochrana proti přehřátí, aut. opětovné zapnutí
Topný element: termistor (PTC); Rozměr: 182x160x120mm; Doporučená pojistka (s časovou prodlevou): 10,0 A
Montáž: šrouby na panel (M6) nebo na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 220-240 V, 50/60Hz
Max. zapínací proud: 13,0 A; Hmotnost: 1,3 Kg; Schválení: UL File No. E187294, EAC a VDE.
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Topný element: termistor (PTC); Rozměr: 182x160x120mm; Doporučená pojistka (s časovou prodlevou): 10,0 A
Montáž: šrouby na panel (M6) nebo na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 220-240 V, 50/60Hz
Max. zapínací proud: 13,0 A; Hmotnost: 1,3 Kg; Schválení: UL File No. E187294, EAC a VDE.
Popis produktu
Kompaktné vysoko výkonné topné teleso s ventilátorom bráni kondenzácii vlhkosti a zaisťuje rovnomerné rozloženie teploty vo vnútri skrine s elektrickými/elektronickými komponentami. Plastový kryt poskytuje dvojitú izolačnú ochranu a zamedzuje priamemu styku s horúcimi časťami. Topné teleso je možné dodať s integrovaným termostatom pre riadenie teploty. CS 130 je navrhnuté pre umiestnenie na stenu skrine.
Pre montáž na dno je určené CS 030.
- Kompaktný design
- Vysoký tepelný výkon
- Dvojitá izolácia
- Voliteľný vstavaný termostat
- Možnosť pripevnenia skrutkami alebo na DIN lištu
Rozšírené informácie
| Výhrevný element | PTC pozistor, s teplotným limitom |
|---|---|
| Snímač teploty | k ochrane proti prehriatiu v prípade zlyhania ventilátora, automatické opätovné zapnutie |
| Axiálny ventilátor | s guličkovým ložiskom, voľný prietok vzduchu 160 m3/h, životnosť 50 000 h pri 25 °C (77 °F) |
| Kryt | čierny plast podľa UL94 V-0 |
| Pripojenie | 2-pólová svorkovnica pre vodiče max. 2,5 mm2, uťahovací moment 0,8 Nm |
| Uchytenie | príchytka pre 35 mm DIN lištu, EN 50022 alebo skrutkami M6 |
| Montážna poloha | vodorovná (výstupom vzduchu nahor) |
| Prevádzková / skladovacia teplota | -45 až +70 °C (-49 až +158 °F) |
| Rozmery | 182×168×120 mm |
| Stupeň krytia/trieda ochrany | IP20 / II (dvojitá izolácia) |
| Hmotnosť | cca. 1,3 kg |
| Obj. číslo | Typ | Prevádzkové napätie | Tepelný výkon1 |
Max. spínací prúd |
Nastavit. rozsah teploty2 |
Schválenie |
| 13060.0-00 | s termostatom | 230 V AC, 50/60 Hz | 1 200 W | 13 A | 0...60 °C | VDE, UL file No. E1500573, EAC |
|---|---|---|---|---|---|---|
| 13060.0-01 | bez termostatu | 230 V AC, 50/60 Hz | 1 200 W | 13 A | - | |
| 13060.9-00 | s termostatom | 120 V AC, 50/60 Hz | 1 200 W | 16 A | 32...140 °F | UL file No. E1500573, EAC |
| 13060.9-01 | bez termostatu | 120 V AC, 50/60 Hz | 1 200 W | 16 A | - | |
| 1 pri izbovej teplote 20 ° C 2 teplotný rozdiel 7 K (tolerancia ± 4 K) 3 podľa UL 508A, N / TW na vyžiadanie |
||||||
Schéma
Schéma zapojenia
Technické parametre
Parametry
| Plastový ochr. kryt |  Ano |
|---|---|
| S ventilátorem | Ano |
| S vestavěným termostatem | Ano |
| Výbušné prostředí |  Ne |
| Topná tělesa s ventilátorem | |
