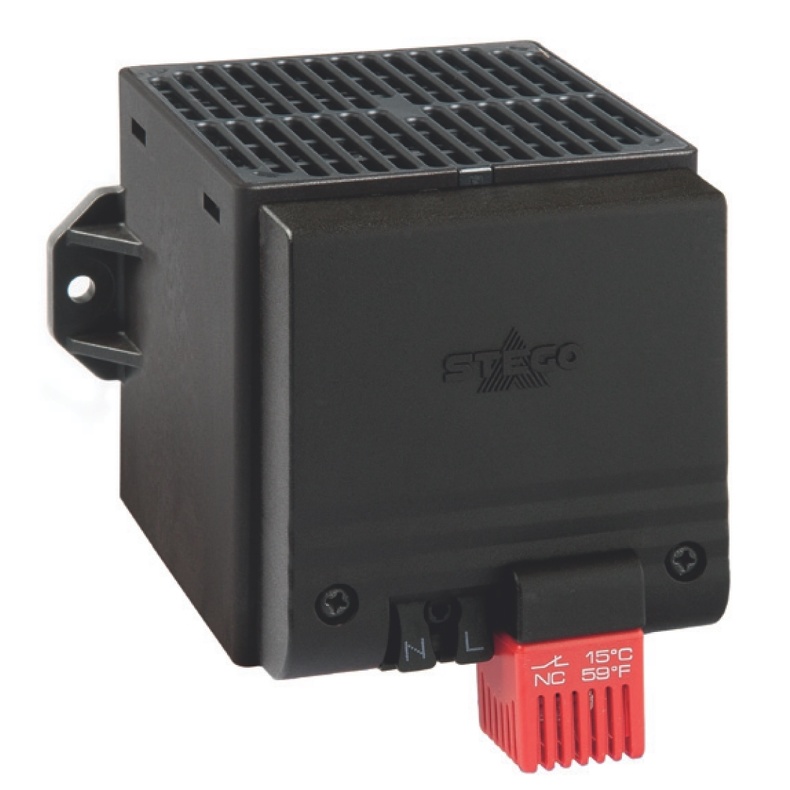

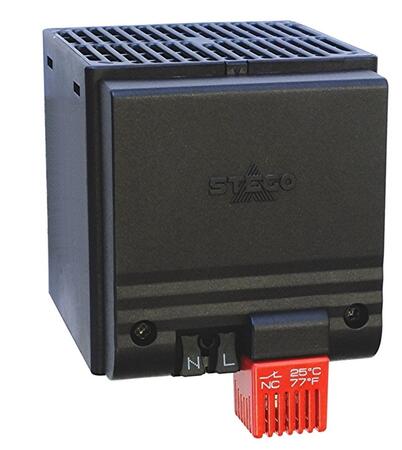

CSF 028 - Malé polovodičové topné teleso s ventilátorom a termostatom
Tepelný výkon: 250 a 400 W
Výhrevné teleso s ventilátorom a vstavaným pevne nastaveným termostatom. Robustná konštrukcia, vhodná do prostredia s vibráciami.
Napätie: 230 V AC
Výhrevné teleso s ventilátorom a vstavaným pevne nastaveným termostatom. Robustná konštrukcia, vhodná do prostredia s vibráciami.
Napätie: 230 V AC
Cena od 92,20 EUR
od 110,64 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (8)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu CSF 028 - Malé polovodičové topné teleso s ventilátorom a termostatom (8)
Polovodičové topné teleso
CSF 028 250W, DIN lišta, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02821.0-06
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
92,20 EUR/ks
110,64 EUR s DPH
+-
Polovodičové topné teleso
CSF 028 250W, DIN lišta, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02821.0-09
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
92,20 EUR/ks
110,64 EUR s DPH
+-
Polovodičové topné teleso
CSF 028 250W, PANEL, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: do panelu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: do panelu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02821.0-08
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
92,20 EUR/ks
110,64 EUR s DPH
+-
Polovodičové topné teleso
CSF 028 250W, PANEL, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: do panelu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: do panelu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02821.0-11
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
92,20 EUR/ks
110,64 EUR s DPH
+-
Polovodičové topné teleso
CSF 028 400W, DIN lišta, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 400W
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02820.0-06
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
100,20 EUR/ks
120,24 EUR s DPH
+-
Polovodičové topné teleso
CSF 028 400W, DIN lišta, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 400W
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02820.0-09
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
100,20 EUR/ks
120,24 EUR s DPH
+-
Polovodičové topné teleso
CSF 028 400W, PANEL, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 400W
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na panel; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na panel; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02820.0-08
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
100,20 EUR/ks
120,24 EUR s DPH
+-
Polovodičové topné teleso
CSF 028 400W, PANEL, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 400W
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na panel; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na panel; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02820.0-11
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
100,20 EUR/ks
120,24 EUR s DPH
+-
Voliteľné príslušenstvo k CSF 028 - Malé polovodičové topné teleso s ventilátorom a termostatom
Príslušenstvo

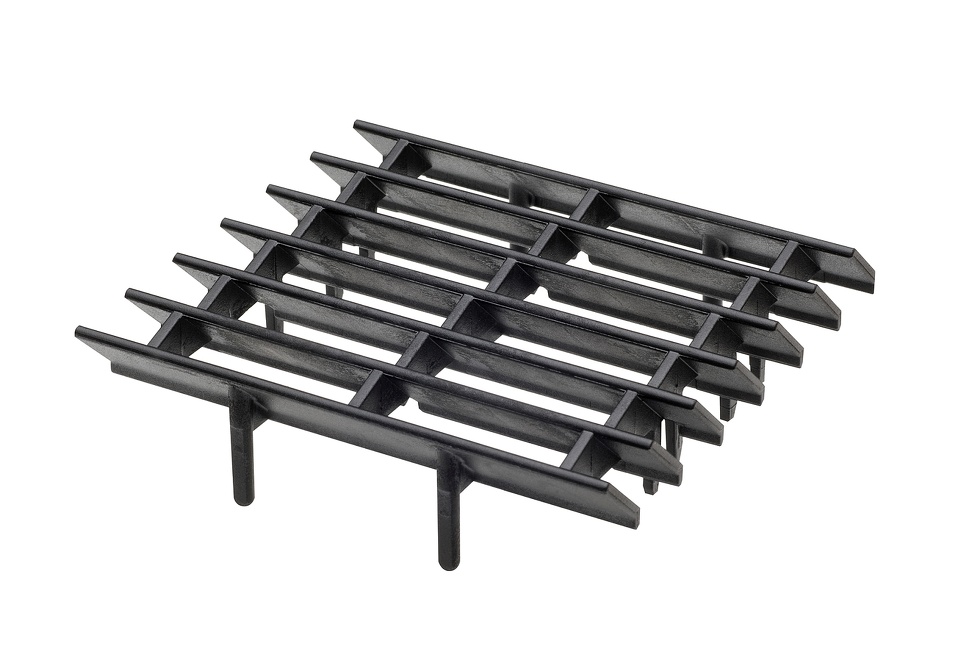

CSL/CSF 028 - vzduchový usměrňovačPříslušenství určeno pro použití k teplovzdušného ventilátoru malého CSL/CSF 028
OBJ: 252017
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
4,51 EUR/ks
5,41 EUR s DPH
+-
Popis produktu
Výhrevné teleso s ventilátorom zaisťuje ochranu proti tvorbe kondenzácie vlhkosti a poskytuje rovnomerné rozloženie teploty v uzavretých zariadeniach s elektrickými a elektronickými komponentami. Malá veľkosť CSF 028 je určená do zariadení s nedostatkom priestoru a s pevne nastaveným termostatom zaisťuje dokonalú ochranu proti tvoreniu kondenzácie a zaisťuje stabilnú teplotu vo vnútorných aj vonkajších rozvádzačoch s elektrickými či elektronickými komponentami.K výhrevnému telesu nie je nutné ďalej pripojovať externý termostat. Pripojený pevne nastavený termostat zaisťuje spínanie topného telesa. Topné teleso CSF 028 je určené pre uchytenie na panel pomocou skrutiek (skrutky M5) alebo DIN lišty.
Robustné púzdro s uchytením skrutkami je určené pre aplikácie s vysokými vibráciami.
- Malé, kompaktné prevedenie
- Vstavaný termostat
- Dynamický nábeh teploty
- Bezpečné na dotyk
- Jednoduchá inštalácia a rýchle zapojenie
- Montáž na DIN lištu alebo panel skrutkami
 |
Příslušenství: Usměrnovač vzduchu Usměrnovač vzduchu je součástí příslušenství teplovzdušného ventilátoru CSL 028. Je lehce připojitelný na ochrannou mřížku teplovzdušného ventilátoru bez použití nástroje a přesměrovává výstupní teplý vzduch o 45°, což vede k lepšímu rozdělení tepla uvnitř skříně rozvaděče. Teplota nad ochrannou mřížkou se snižuje až o 20 °C (měřeno 100 mm nad ochrannou mřížkou). |
Rozšírené informácie
| Výhrevný element | termistor (PTC) s teplotným limitom |
|---|---|
| Tepelný výkon | 250 W alebo 400 W pri okolnej teplote 20 °C |
| Teplotné čidlo | Ochrana proti prehriatiu pri zlyhaní rotora ventilátora, automatické opätovné zapnutie |
| Teplota povrchu | - pri výkone 250 W - max. 50 °C na kryte; - pri výkone 400 W - max. 65 °C na kryte; mimo hornú ochrannú mriežku, pri okolnej teplote 20 °C |
| Ventilátor | Axiálny ventilátor s guličkovým ložiskom. Voľný prietok vzduchu: 45 m3/h (pri AC 230V); 54m3/h (pri AC 120V) Životnosť: 40 000 h pri +40 °C |
| Elektrické pripojenie | 2-pólová duálna tlačná svorkovnica pre drôt 2,5 mm2 (lankový vodič s izoláciou 1,5 mm2) |
| Uchytenie | Varianta 1: Príchytkou na DIN lištu 35 mm, EN 60715 Varianta 2: Skrutkami na panel (Ø 5,5 mm), uťahovací moment 2 Nm max., podložka nutná |
| Montážna poloha | Zvislá (výstup vzduchu nahor) alebo vodorovná (výstup vzduchu do strany) |
| Rozmery | - model na DIN lištu: 105x85x118 mm, - model s pripojením na skrutky: 105x115x108 mm |
| Hmotnosť | cca. 0,5 kg |
| Prevádzková/Skladovacia teplota | -40 až +70 °C / -45 až +70 °C |
| Prevádzková/Skladovacia vlhkosť | max. 90 % relatívnej vlhkosti (nekondenzujúcej) |
| Stupeň krytia/Trieda ochrany | IP20 / II (dvojitá izolácia) |
| Poznámka | ďalšie napájacie napätia na požiadanie |
| Objednacie číslo | Prevádzkové napätie |
Tepelný výkon |
Spínací prúd |
Doporučená poistka T |
Teplota vypnutia |
Teplota zapnutia |
Schválenie | |
| uchycení: DIN lištou |
uchycení: šrouby |
|||||||
| 02821.0-06 | 02821.0-08 | AC 230 V, 50/60 Hz |
250 W | 9 A | 10 A | +15 °C | +5 °C | VDE, UL, EAC |
|---|---|---|---|---|---|---|---|---|
| 02821.0-09 | 02821.0-11 | AC 230 V, 50/60 Hz |
250 W | 9 A | 10 A | +25 °C | +15 °C | VDE, UL, EAC |
| 02820.0-06 | 02820.0-08 | AC 230 V, 50/60 Hz |
400 W | 15 A | 16 A | +15 °C | +5 °C | VDE, UL, EAC |
| 02820.0-09 | 02820.0-11 | AC 230 V, 50/60 Hz |
400 W | 15 A | 16 A | +25 °C | +15 °C | VDE, UL, EAC |
| 02821.9-06 | 02821.9-08 | AC 120 V, 50/60 Hz |
250 W | 6 A | 10 A | +15 °C | +5 °C | UL File No. E234324, EAC |
| 02821.9-09 | 02821.9-11 | AC 120 V, 50/60 Hz |
250 W | 6 A | 10 A | +25 °C | +15 °C | UL File No. E234324, EAC |
| 02820.9-06 | 02820.9-08 | AC 120 V, 50/60 Hz |
400 W | 9 A | 10 A | +15 °C | +5 °C | UL File No. E234324, EAC |
| 02820.9-09 | 02820.9-11 | AC 120 V, 50/60 Hz |
400 W | 9 A | 10 A | +25 °C | +15 °C | UL File No. E234324, EAC |

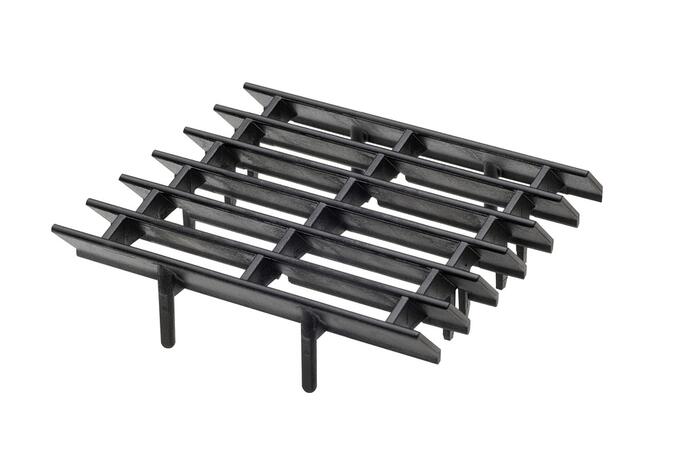

Usmerňovač vzduchu pre lepší rozvod tepla
| Objednacie číslo | Rozmery 2 | Plast | Balení | Hmotnost |
| 252017 | 85 x 85 x 12 [mm] | podle UL94 V-0, černý | 1 kus | 35 g |
|---|---|---|---|---|
| 2 Rozmery celého usmerňovače | ||||
Rozmery topného telesa CSF 028 s uchytením na lištu DIN
Rozmery topného telesa CSF 028 s uchytením na skrutky
Príklad zapojenia teplovzdušného ventilátora CSF 028
Súbory na stiahnutie
Súvisiace produkty
Varianty: 4
Séria CR 027Tepelný výkon: až 650 W
Kompaktný teplovzdušný ventilátor s integrovaným termostatom a indikátorom funkcie.
Rozmery: 100×128×165 mm
Napätie: 100-120 V, 220-240 V AC
Kompaktný teplovzdušný ventilátor s integrovaným termostatom a indikátorom funkcie.
Rozmery: 100×128×165 mm
Napätie: 100-120 V, 220-240 V AC
Varianty: 3
Séria CR 030Tepelný výkon: 950 W
Výkonný teplovzdušný ventilátor s integrovaným termostatom alebo hygrostatom. Umiestnenie na dno skrine.
Rozmery: 168×145×100 mm
Napätie: 120 V, 230 V AC
Výkonný teplovzdušný ventilátor s integrovaným termostatom alebo hygrostatom. Umiestnenie na dno skrine.
Rozmery: 168×145×100 mm
Napätie: 120 V, 230 V AC
Varianty: 2
Séria CR 130Tepelný výkon: 950 W
Výkonný teplovzdušný ventilátor s integrovaným termostatom alebo hygrostatom. Vhodný na umiestnenie na stenu skrine. Rozmery: 182×160×99 mm
Napätie: 120 V, 230 V AC
Výkonný teplovzdušný ventilátor s integrovaným termostatom alebo hygrostatom. Vhodný na umiestnenie na stenu skrine. Rozmery: 182×160×99 mm
Napätie: 120 V, 230 V AC
Varianty: 2
Séria CS 030Tepelný výkon: 1200 W
Vysoko výkonný teplovzdušný ventilátor. Vhodný na umiestnenie na dno skrine.
Voliteľne s integrovaným termostatem.
Rozmery: 168×145×120 mm
Napätie: 120 V, 230 V AC
Vysoko výkonný teplovzdušný ventilátor. Vhodný na umiestnenie na dno skrine.
Voliteľne s integrovaným termostatem.
Rozmery: 168×145×120 mm
Napätie: 120 V, 230 V AC
Varianty: 2
Séria CS 130Tepelný výkon: 1200 W
Vysoko výkonný teplovzdušný ventilátor. Vhodné na umiestnenie na stenu skrine. Voliteľne s integrovaným termostatom.
Rozmery: 182×160×120 mm
Napätie: 120 V, 230 V AC
Vysoko výkonný teplovzdušný ventilátor. Vhodné na umiestnenie na stenu skrine. Voliteľne s integrovaným termostatom.
Rozmery: 182×160×120 mm
Napätie: 120 V, 230 V AC
Varianty: 4
Série CSF 032Tepelný výkon: 1000 W
so vstavaným termostatom
Vysoko výkonné polovodičové výhrevné teleso s ventilátorom do rozvádzačov.
Rozmery: 150,5×88×66 mm
Napätie: 100-120 V, 220-240 V AC
so vstavaným termostatom
Vysoko výkonné polovodičové výhrevné teleso s ventilátorom do rozvádzačov.
Rozmery: 150,5×88×66 mm
Napätie: 100-120 V, 220-240 V AC
Varianty: 6
Séria CSF 060Tepelný výkon: 50, 100 a 150 W
Polovodičové výhrevné teleso so vstavaným termostatom
a ochranným krytom proti popáleniu.
Max. rozmery: 150×60×90 mm
Napätie: 120-240 V AC
Mohlo by vás zaujímať
Podujatia
15.05.2024
Odborné školenie organizované v spolupráci so spoločnosťami Eaton Elektrotechnika s.r.o., GHV Trading, spol. s r.o. a Zeppelin CZ s.r.o.Odborné školenie je zamerané na poskytnutie komplexných informácií...
Akčné produkty
01.03.2024 - 30.08.2024
* Analyzátory kvality siete C.A 8345, C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma* Testery izolácie 5000 V C.A 6505 a...
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke.
Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...
Novinky
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...
Odborné články
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
