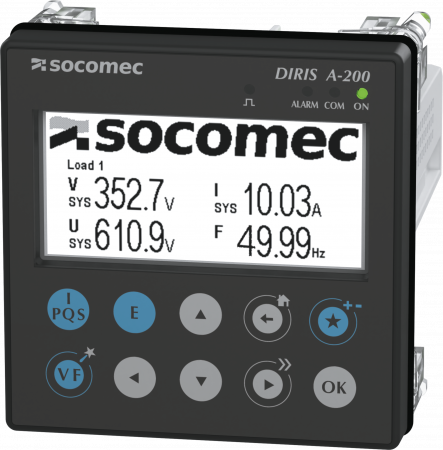

DIRIS A200 - Merač kvality elektrickej energie do 10 000 A s prúdovými snímačmi
Analyzátor siete pre precízne meranie elektrických veličín POMOCOU PRÚDOVÝCH SENZOROV Socomec - TE, (i)TR a TF s meracím rozsahom (2 - 120% In). Priame meranie do 1039 VAC. 4 vstupy pre meracie senzory - pre meranie v N, alebo pre nezávislé sledovanie viacerých záťaží.
Možnosť pridania senzora pre reziduálny prúd.
Dva ethernet konektory a vstavaný WERSERVER pre monitoring a analýzu.
Dopyt na produktPorovnať
Varianty k produktu DIRIS A200 - Merač kvality elektrickej energie do 10 000 A s prúdovými snímačmi (1)
Přímé měření do 1039 VAC.
4 vstupy pro měřicí senzory - pro měření v N, nebo pro nezávislé sledování více zátěží.
Možnost přidání senzoru pro reziduální proud.
2 ethernet konektory a vestavěný WERSERVER pro monitoring a analýzu.
Ve shodě s normami: IEC 61557-12, IEC 62053-21-24, UL 61010-1 Složka E257746, ISO 14025, EN50160.
Popis produktu
Funkcie
DIRIS A-200 je panelový merač kvality elektrickej energie, ktorý umožňuje komunikáciu prostredníctvom MODBUS RTU cez RS485 alebo MODBUS TCP cez Ethernet alebo BACnet IP. Štyri nezávislé prúdové vstupy RJ12 umožňujú správu viacerých obvodov rôznych typov: napríklad môžu byť 4 jednofázové záťaže alebo 1 trojfázová a 1 jednofázová záťaž. Zariadenie A-200 možno dodatočne vybaviť súčtovým vyrovnávacím transformátorom na monitorovanie prúdu. Možno použiť väčšinu typov snímačov, t. j. snímače s plným jadrom, snímače s deleným jadrom alebo pružné Rogowského cievky; umožňujú to rýchlospojkové adaptéry RJ12.
Výhody
Špičkový univerzálny merač kvality elektrickej energie
- Univerzálna komunikácia a digitálne vstupy/výstupy, ktoré eliminujú potrebu ďalších voliteľných modulov.
- Napájanie do 600 VAC a monitorovanie sieťového napätia do 1039 VAC.
- Správa viacerých záťaží - monitorovanie až 4 záťaží na jednom zariadení DIRIS A-100/A-200.
Technológia Plug & Play
- Jedinečná technológia RJ12 umožňuje rýchle, bezchybné a spoľahlivé pripojenie snímačov prúdu.
- Jednoduchá a rýchla konfigurácia vďaka sprievodcovi aj pre tie najpokročilejšie funkcie.
- Integrovaná technológia Virtual Monitor slúži na inteligentné monitorovanie prvkov ističa bez pomocných kontaktov a ďalších káblov.
Plne prispôsobiteľný systém
- Domovskú obrazovku a integrovaný webový server si môžete jednoducho prispôsobiť vlastným logom a grafikou.
- Nastaviteľná pohotovostná obrazovka zobrazuje najdôležitejšie namerané hodnoty.
Najvyššia presnosť vo svojej triede
Technológia PreciSense ponúka najlepšiu presnosť vo svojej triede, ktorá prekonáva fakturačné normy a zaručuje spoľahlivé a opakovateľné merania za akýchkoľvek podmienok:
- Trieda 0,1 pre aktuálny merací prístroj podľa normy IEC 61557- 12.
- Trieda 0,5 v rozsahu 2 % až 120 % menovitej hodnoty prúdového transformátora pre merací reťazec ako celok.
- Trieda 0,1s pre činnú energiu (Ea) podľa IEC 62053-22.
Jednoduchá správa údajov
- Integrovaný softvér WEBVIEW, ktorý možno ľahko
konfigurovať a ovládať. - Upozornenia v reálnom čase (e-mailové upozornenia - na telefón).
- PHOTOVIEW (na jednoduché vytváranie a vizualizáciu ovládacích panelov podľa potreby).
- Pokročilá správa taríf pomocou komplexného a jednoduchého
konfigurovateľnej funkcie kalendára na zobrazenie spotreby presne podľa zmluvy s dodávateľom energie.
Funkcie
Monitorovanie
- Vizualizácia všetkých elektrických parametrov v reálnom čase v rôznych formátoch (stĺpcový graf, tabuľka).
Krivky predplatného
- Záznam činnej (kWh), jalovej (kvarh) a zdanlivej (kVAh) energie
- Grafické zobrazenie mesačnej, týždennej, dennej alebo hodinovej spotreby energie na určenie odchýlok
História merania
- História všetkých elektrických parametrov (V, I, P, Q, S, THD atď.)
- Výber časových intervalov (rok, mesiac, deň atď.)
- Jednoduché určenie korelácie zobrazením viacerých parametrov v jednom grafe
- Fázorový diagram na zisťovanie potenciálnych porúch v zapojení transformátora prúdu
Pokročilá správa taríf
- Správa používateľského kalendára
- Zobrazenie spotreby energie podľa denných sadzieb, dní v týždni, ročných období a sviatkov
Alarmy a udalosti
- Zobrazenie aktívnych alarmov a problémov s kvalitou energie
- Možnosť zobrazenia podrobností (trvanie, amplitúda atď.)
- Denník alarmov a udalostí
Pokrok
- Automatické snímanie priebehu v prípade problémov s kvalitou energie
- Možnosť stiahnuť priebeh a vzorky z webového servera
- ITIC/CBEMA priebehy na automatickú klasifikáciu rýchlych zmien napätia pomocou štandardizovanej grafiky podľa závažnosti.
Technické parametre
| A-100 RS485 | |
| Počet vstupov snímača | 4 |
|---|---|
| Inštalácia | Inštalácia na dvere, 96 x 96 mm |
| Elektroinštalácia | |
| Napájanie | 110–600 VAC |
| Meranie napätia | 50–1039 VAC L-N |
| Komunikácia | |
| RS485 Modbus RTU |  Ano |
| Ethernet (Modbus TCP/BACnet IP) | Ano Duální Ethernet |
| Integrovaný webový server | Ano |
| Spĺňa požiadavky kybernetickej bezpečnosti | Ano |
| Vstupy/výstupy | |
| Digitálne vstupy | 3 |
| Digitálne výstupy | 1 |
| Meranie spotreby energie | |
| Meranie energie vo všetkých kvadrantoch (+/-kWh, +/- kvarh, +/- kVAh) |
Ano |
| Odber a špičkový odber | Ano |
| Systém viacerých taríf | 4 tarify se správou v plném rozsahu podle kalendáře |
| Monitorovanie napájania | |
| Okamžité, priemerné, minimálne a maximálne hodnoty | Ano |
| Asymetria napätia | Ano |
| Nulový prúd (meraný/vypočítaný) | Ano |
| Monitorovanie zvodového prúdu | Ano |
| Rýchle meranie RMS hodnôt | Ano |
| Kvalita napájania | |
| Harmonická analýza (THD/individuálne) do 63. rádu | Ano |
| Problémy s kvalitou elektrickej energie (poklesy, kolísanie, prerušenia, nadprúd) | Ano |
| Snímanie pokroku | Ano |
| Správa tvaru vlny ITIC/CBEMA | Ano |
| Regulácia zaťaženia | |
| Prevádzkové doba | Ano |
| Počet operácií (info/alarm) | Ano |
| Monitorovanie bezpečnostných prvkov (zapnutie/vypnutie/zariadenie) | Ano |
Súbory na stiahnutie
Články a informácie
Súvisiace produkty
Certifikát UL 600V
Priame meranie do 1039 V
4 prúdové vstupy / riadenie viacerých záťaží
Prevádzková teplota -25 až 70 °C
Pokročilá správa taríf
Kontinuálne obľúbené položky
Vlastná úvodná obrazovka
4 vlastné obrazovky
Plne konfigurovateľné na HMI
60 prispôsobiteľných registrov modbusu
Ve shodě s normami:
- IEC 61557-12
- IEC 62053-21-24
- UL 61010-1 Složka E257746
- ISO 14025
- EN50160
