Nové sieťové analyzátory SOCOMEC – DIRIS A
V súčasnosti dochádza k veľmi zaujímavému rozšíreniu ponuky zariadení na monitorovanie kvality dodávanej energie a na dokonalý dohľad nad spotrebou. Zariadenia SOCOMEC – DIRIS A-40, DIRIS A-100 a DIRIS A-200 – ponúkajú vynikajúci pomer ceny a kvality. Tieto zariadenia sú veľmi podobné vzhľadom, ale existujú medzi nimi významné rozdiely vo funkciách, čo vám umožňuje vybrať si optimálne zariadenie pre vašu aplikáciu.

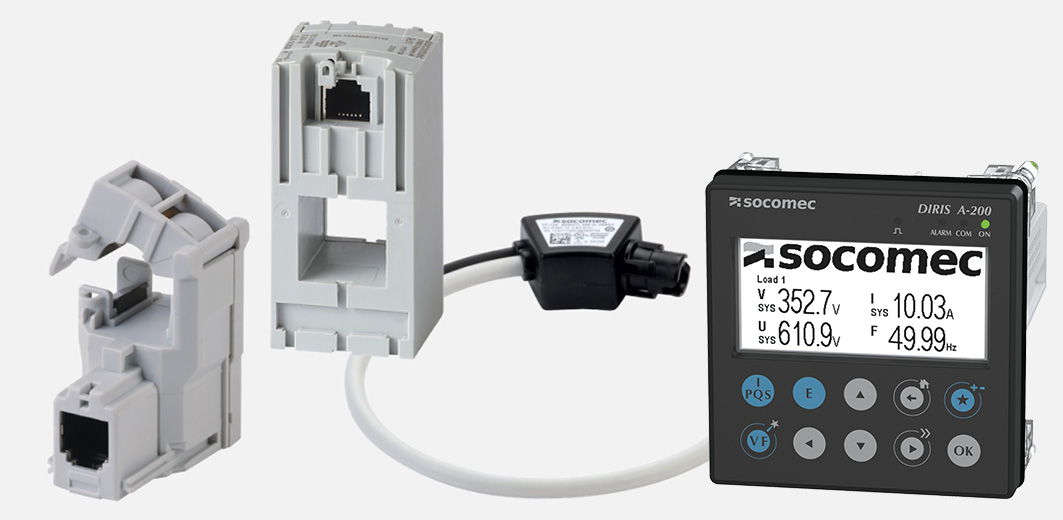

Zariadenia tvoria vysoko flexibilný a presný systém s unikátnymi senzormi TE, (i)TR a TF. Na výber sú štyri typy senzorov: pevné jadrá označené TE a odnímateľné cievky TR, iTR a Rogowski - TF. Senzory sú pripojené k zariadeniu prostredníctvom dátového kábla, čo zaručuje vysokú presnosť, spoľahlivosť a jednoduchú inštaláciu. Senzory majú vynikajúce parametre, napríklad typ TE-35 je schopný merať v rozsahu od 1,26 do 300 A s presnosťou 0,5. Senzory TF dokážu detekovať aj najväčšie zbernice a prúdy. Okrem vysokej presnosti môžu senzory iTR monitorovať stav ochranného prvku vďaka technológii VirtualMonitor.
DIRIS A-40
Je vybavený 3 vstupmi pre senzory, má 2 digitálne výstupy a 3 digitálne vstupy. Ponúka rozsiahle komunikačné možnosti, nastavenia výpočtov, monitorované premenné a alarmové udalosti. Na výber sú 3 varianty zariadenia: Modbus RS485, veľmi vyhľadávaný Ethernet Modbus TCP s integrovaným webovým serverom Webview a PROFIBUS. Rozhranie Webview sa používa nielen na monitorovanie premenných v reálnom čase z akéhokoľvek webového prehliadača, ale ponúka aj rozsiahle možnosti retrospektívnej analýzy a exportu nameraných údajov (napr. prostredníctvom FTP).
DIRIS A-100
Hoci nemá zabudovaný webový server, Webview sa dá použiť, ak je integrovaný do ekosystému SOCOMEC – pomocou brány M/D-70. Výkonnou funkciou zariadenia je rozšírenie vstupov pre senzory na štyri. Okrem merania nulového vodiča štyri senzory podporujú aj jedinečný režim SOCOMEC Digiware, ktorý umožňuje úplne nezávislé monitorovanie až štyroch záťaží pomocou jediného zariadenia. Jedno zariadenie tak môže nezávisle monitorovať napríklad jedno trojfázové zaťaženie, dve dvojfázové zaťaženia, jedno trojfázové a jedno jednofázové zaťaženie atď. Existuje mnoho možných kombinácií a pripojení. Okrem toho DIRIS A-100 umožňuje meranie napätia až do 1039 VAC.
DIRIS A-200
Je to najsofistikovanejšie zariadenie, ktoré ponúka širokú škálu nástrojov pre podrobnú analýzu siete. Mnoho premenných je možné monitorovať priamo na displeji, ale zariadenie je tiež vybavené integrovaným webovým serverom Webview a duálnym ethernetovým pripojením. Podrobné monitorovanie a retrospektívna analýza s exportom údajov sú rozšírené aj o analýzu priebehu - Wafeform, ktorá sa zaznamenáva počas sieťových udalostí a umožňuje sledovať dianie v sieti. Harmonická analýza, podrobná analýza spotreby alebo použitie správy priebehov ITIC/CBEMA a rýchle meranie RMS hodnoty dopĺňajú vysokovýkonné funkcie zariadenia.
Používateľská prívetivosť a praktická hodnota zariadení sú ďalej vylepšené možnosťami prispôsobenia. Patria sem definovanie používateľských obrazoviek a skratiek v ponuke, ako aj 60 používateľsky definovateľných registrov Modbus. Možnosť zobraziť vlastné logo na obrazovke zariadenia je len malý detail, ktorý vám vyčarí úsmev na tvári.
Súvisiace produkty
Certifikát UL 600V
Priame meranie do 1039 V
4 prúdové vstupy / riadenie viacerých záťaží
Prevádzková teplota -25 až 70 °C
Pokročilá správa taríf
Kontinuálne obľúbené položky
Vlastná úvodná obrazovka
4 vlastné obrazovky
Plne konfigurovateľné na HMI
60 prispôsobiteľných registrov modbusu
Ve shodě s normami:
- IEC 61557-12
- IEC 62053-21-24
- UL 61010-1 Složka E257746
- ISO 14025
- EN50160
Analyzátor siete pre precízne meranie elektrických veličín POMOCOU PRÚDOVÝCH SENZOROV Socomec - TE, (i)TR a TF s meracím rozsahom (2 - 120% In). Priame meranie do 1039 VAC. 4 vstupy pre meracie senzory - pre meranie v N, alebo pre nezávislé sledovanie viacerých záťaží.
Možnosť pridania senzora pre reziduálny prúd.
Dva ethernet konektory a vstavaný WERSERVER pre monitoring a analýzu.
