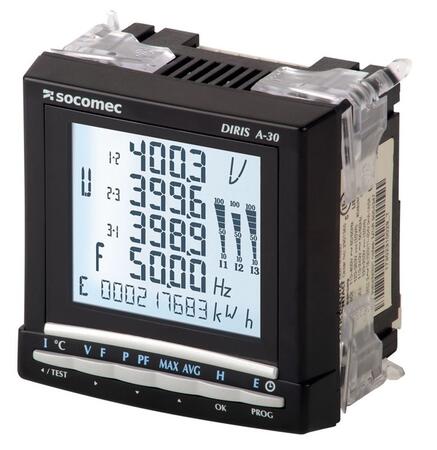

DIRIS A41 - Multifunkčný panelový merací prístroj

Multifunkčné meracie a monitorovacie zariadenie s komunikačným rozhraním.

TRMS analyzátor siete s možnosťou presného merania prúdu v N vodiči pomocou štvrtého prúdového transformátora. Ostatné funkcie zhodné s analyzátorom DIRIS A30.

UPOZORNENIE: funkcia WEBSERVER u komunikačného modulu ETHERNET nie je dostupná.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Dostupnosť: Skladom v GHV

Zvoľte variantu (2)

Dopyt na produkt

Porovnať

Ing. Jan Jaroš

+420 775 784 886

Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu DIRIS A41 - Multifunkčný panelový merací prístroj (2)

Analyzátor siete

DIRIS A41

Analyzátor sítě, napájecí napětí=110..400Vac,120..350Vdc, měřění napětí=50..700Vac, pro NN i VN sítě, měření proudu=x/5A,1A,
Svorky pro připojení čtvrtého proudového transformátoru

OBJ: 48250404

EAN: 3596031936731

Záruka: 12 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Analyzátor siete

DIRIS A41 12…48VDC

Analyzátor sítě, napájecí napětí=12..48Vdc, měřící napětí=50..700Vac, pro NN i VN sítě
Svorky pro připojení čtvrtého proudového transformátrou

OBJ: 48250406

EAN: 3596031940844

Záruka: 12 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Voliteľné príslušenstvo k DIRIS A41 - Multifunkčný panelový merací prístroj

Príslušenstvo pre DIRIS A30/41

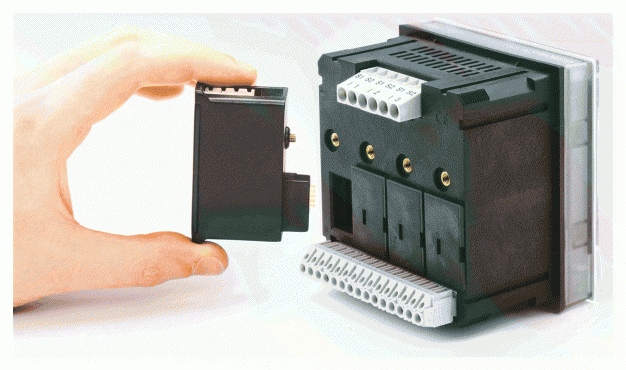

Modul pro DIRIS A30/41 - Pulsní výstup (kWh,kvarh,kVAh)

Zásuvný přídavný modul, dva pulzní výstupy (kWh, kvarh, kVAh).
Výstup mechanický kontakt (max. 100VDC, 0.5A, 10VA).
Určeno pro přístroje DIRIS A30/A41/A60.

OBJ: 48250090

EAN: 3596031230273

Záruka: 12 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41, ATyS g/p

Modul pro DIRIS A30/41 - Komunikace RS485, MODBUS

Zásuvný přídavný modul, rozhraní RS485, komunikace s protokolem MODBUS RTU
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.
S přepínači ATyS g je kompatibilní pro přístroje vyrobené po 08/2020.

OBJ: 48250092

EAN: 3596031230297

Záruka: 12 m.

Skladom v GHV

skladom >10 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - Analogové výstupy 2x 0/4-20mA

Zásuvný přídavný modul, 2 x analogové výstupy 0/4...20mA.
V nastavení přístroje se provede přiřazení sledované veličině.
Určeno pro přístroje DIRIS A30/A41/A60.
pozn.: 1 modul zabírá 2 ze 4 rozšiřujících slotů (max. lze osadit 2 moduly)

OBJ: 48250093

EAN: 3596031230303

Záruka: 12 m.

Skladom v GHV

skladom 6 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - Vstupy 2x/ Výstupy 2x

Zásuvný přídavný modul, 2 vstupy/ 2 výstupy.
V nastavení přístroje se provede přiřazení výstupů sledované veličině.
2 vstupy pro čítání pulsů.
Určeno pro přístroje DIRIS A30/A41/A60.
pozn.: max. lze osadit 3 moduly I/O

OBJ: 48250094

EAN: 3596031230310

Záruka: 12 m.

Skladom v GHV

skladom 4 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - Paměť

Zásuvný přídavný modul, paměť pro záznam výkonové křivky a událostí v síti.
Určeno pro přístroje DIRIS A30/A41.

OBJ: 48250097

EAN: 3596031790135

Záruka: 12 m.

Skladom v GHV

skladom 9 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - ETHERNET Modbus + RS 485 brána

Zásuvný přídavný modul, Komunikace ETHERNET MODBUS/TCP + převodník RS485/ETHERNET.
Určeno pro přístroje DIRIS A30/A41/A60.

OBJ: 48250204

EAN: 3596031936755

Záruka: 12 m.

Nie je skladom

na ceste 2 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - PROFIBUS DP

Zásuvný přídavný modul, linka Sub D9; protokol PROFIBUS DP; Rychlost: 9,8 kbauds...12 Mbauds
Určeno pro přístroje DIRIS A30/A41.

OBJ: 48250205

EAN: 3596031936762

Záruka: 12 m.

Skladom v GHV

skladom 5 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - teplotní vstupy

Zásuvný přídavný modul, 3x vstup pro čidlo PT100, čtyřvodičové zapojení.
Určeno pro přístroje DIRIS A30/A41/A60.

OBJ: 48250206

EAN: 3596031936779

Záruka: 12 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A20/30/41

Kryt IP65; silikónový, průhledný

Kryt čelního rámečku pro zvýšení stupně krytí na IP65.

OBJ: 48250089

EAN: 3596031802418

Záruka: 12 m.

Skladom v GHV

skladom 5 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Popis produktu

Základné elektrické veličiny

Fázový prúd: I₁, I₂, I₃, I_n(prúd In meraný pomocou prúdového transformátora)
Celkový prúd (I₁, I₂, I₃)/3: I_AVG
Fázové napätie: U₁, U₂, U₃
Združené napätie: U₁₂, U₂₃, U₁₃
Frekvencia: f
Fázový činný výkon: P₁, P₂, P₃
Fázový jalový výkon: Q₁, Q₂, Q₃
Fázový zdanlivý výkon: S₁, S₂, S₃
Celkový 3f výkon: ∑P, ∑Q, ∑S,
Predpokladaný 3f výkon: ∑P_PRED, ∑Q_PRED, ∑S_PRED
Fázový účinník: PF₁, PF₂, PF₃
Celkový 3f účinník: ∑PF
4 kvadrantový elektromer: ±kWh, ±kvarh
Harmonické fázové skreslenie THD 3U_L-N, THD 3U_L-L, THD 3I (do 63. harm.)
Skreslenie signálu podľa jednotlivých harmonických 1,3,5,7....25 pre I, U_L-Na U_L-L

Sledovanie maximálnych a priemerných hodnôt

Maximálny prúd: I_1max, I_2max, I_3max
Maximálne fázové napätie: U_1max, U_2max, U_3max
Maximálne združené napätie: U_12max, U_23max, U_13max
Maximum celkového 3f výkonu: ∑P_max, ∑Q_max, ∑S_max
Priemerná hodnota prúdu za časovú periódu : I_1avg, I_2avg, I_3avg
Priemerná hodnota fázového napätia za časovú periodu: U_1avg, U_2avg, U_3avg
Priemerná hodnota združeného napätia za časovú periodu: U_12avg, U_23avg, U_13avg
Priemerná hodnota celkového 3f výkonu za časovú periódu: ∑P_avg, ∑Q_avg, ∑S_avg

Ďalšie funkcie

Počitadlo impulzov
Komunikácia MODBUS / PROFIBUS DP^® / ETHERNET
Výstupný kontakt vo funkcii alarmu (až 6 výstupov)
Výstupný kontakt vo funkcii pulzného výstupu elektromera
Meranie teploty (až 3 vstupy PT100)
Počitadlo prevádzkových hodín (programovateľné)
Komunikácia MODBUS, PROFIBUS, Ethernet s WEB serverom
Pamäť pre záznam výkonovej krivky (až 6000 hodnôt)
Analógový výstup 0/4 - 20 mA

Rozšírené informácie

Udaje pre objednanie

Objednacie číslo	Napájanie	Popis
48250404	(110..400 V ac / 120...350 V dc)	meria prúd v N vodiči pomocou transformátora
48250406	(12..48 V dc)	meria prúd v N vodiči pomocou transformátora

Popis zásuvných modulov

Objednacie číslo	Typ	Popis
48250090	Modul s pulzným výstupom	Pulzný výstup elektromera pre ±kWh, ±kvarh (nastaviteľné trvanie a konštanta impulzu). Modul obsahuje 2 výstupy.
48250092	Komunikačný modul MODBUS	Rozhraní RS485, protokol JBUS/MODBUS.
48250093	Modul s analógovým výstupom	2x programovateľné analógové výstupy so signálom 0/4...20 mA, priraditeľné pre 3I, In, 3V, 3U,f, ΣP, ΣQ, ΣS, cos φ, Isys, Usys, Vsys, Ppred, Qpred, Spred a teplotu. ¹⁾
48250094	Modul 2 vstupy/2 výstupy	Výstupy 2x alarm: pre 3I, In, 3V, 3U, f, ΣP, ΣQ, ΣS, cos φ, THD, Ppred, Qpred, Spred, teplota a počítadlo prevádzkových hodín. ¹⁾Diaľkovo ovládané relé pomocou príkazov cez vstup RS485. 2x Počitadlo impulzov.
48250205	Komunikačný modul PROFIBUS	Rozhraní RS485, protokol PROFIBUS^® DP.
48250097	Pamäťový modul	Záznam 15 min maxima s externým synchronizačným signálom. Záznam 10 posledných alarmov po 62 dní.
48250203	Komunikačný modul ETHERNET	Rozhraní ETHERNET s protokolom MODBUS/TCP.
48250204	Komunikačný modul ETHERNET s prevodníkom na RS485	Rozhraní ETHERNET s protokolom MODBUS/TCP. Prevodník ETHERNET / RS485.
48250206	Teplotný modul	1x Interné čidlo. 3x Vstup pre teplotné čidlo PT100, štvorvodičové zapojenie.

1) 3I-(I1, I2, alebo I3), "V"-fázové napätie, "U"-združené napätie, ΣP-(P1+P2+P3), Isys-[(I1+I2+I3)/3], "Ppred, Qpred, Spred"-predpokládaný výkon za časový interval.

Technické parametre

Prúdové vstupy (TRMS)
Max. primárny prúd	10 000 A
Max. sekundárny prúd	1 alebo 5 A
Spotreba vstupu	0,1 VA
Presnosť merania	0,2 %
Trvalá preťažiteľnosť	6 A
Krátkodobá preťažiteľnosť	10 In po 1s
Napäťové vstupy (TRMS)
Fázové napätie	28...404 V a.c.
Združené napätie	50...700 V a.c.
Vnútorná spotreba	0,1 VA
Trvalá preťažiteľnosť	800 V a.c.
Max. primárne napätie	500 kV a.c.
Max. sekundárne napätie	60, 100, 110, 173, 190 V a.c.
Napájanie
Vlastné napájacie svorky	Áno
Napájacie napätie	110...400 V a.c. (±10%), 120...350 V d.c. (±20%) / 12...48 V d.c.
Spotreba prístroja	10 VA

Súbory na stiahnutie

Katalógový list

Katalógový list - DIRIS A40

(PDF, 1 MB)

Katalóg

Katalóg rozvádzačových multimetrov a analyzátorov SOCOMEC - DIRIS / MULTIS

(PDF, 2.5 MB)

Katalóg

Katalóg SOCOMEC - kompletné rozhranie pre analýzu siete (CS)
