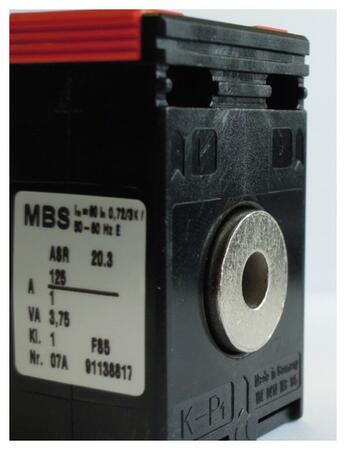

ASR 20.3 - Merací transformátor prúdu s kruhovým otvorom
Objednávacie čísla bez G označujú MTP, ktoré nie sú určené na úradné overenie. U týchto transformátorov je možné vykonať za poplatok kalibráciu a vystaviť kalibračný list s nameranými hodnotami.
Primárne men. prúd: 50...300 A

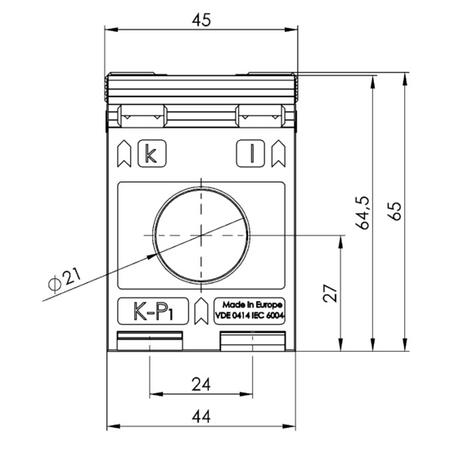

Primárny vodič Ø: max 21 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 30 mm
Dopyt na produktPorovnať
Varianty k produktu ASR 20.3 - Merací transformátor prúdu s kruhovým otvorom (52)
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 50/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 60/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 60/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 125/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1

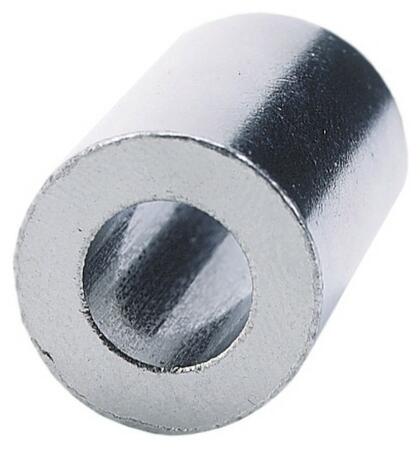

Voliteľné príslušenstvo k ASR 20.3 - Merací transformátor prúdu s kruhovým otvorom
Zjistit více
Kalibrácia sa vykonáva v GHV pre rozsah 0...1999 A.
Je určená pre nefakturačné transformátory (neobsahuje kalibračnú značku).
Obsahuje sériové číslo transformátora a namerané hodnoty.
Zjistit více
Popis produktu

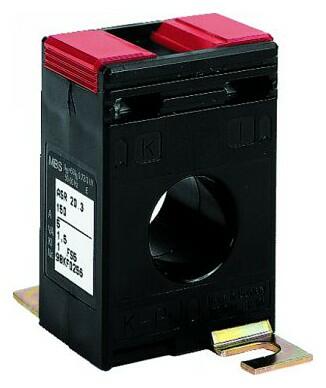

Násuvný merací transformátor pre primárne menovité prúdy od 60 do 300 A, sekundárny prúd 1 alebo 5 A, menovité výkony 1 až 5 VA. Triedy presnosti 0,5 a 1.
Prichytenie transformátora sa vykonáva buď pomocou pripevňovacích pätiek, ktoré sú súčasťou dodávky alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5°C až +40°C
- Rozsah skladovacích teplôt: -25°C až +70°C

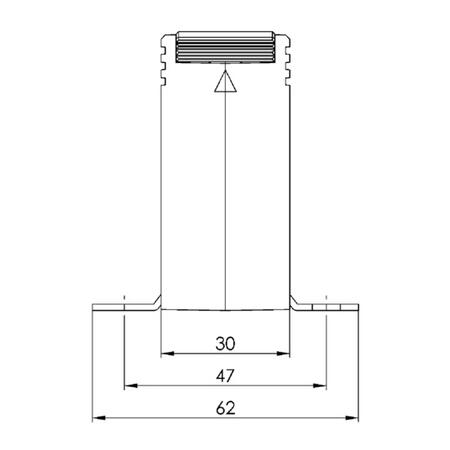

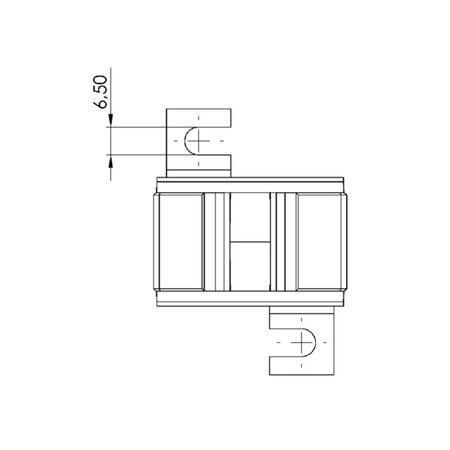

Technické parametre
Parametry
| Primárny vodič Ø (max) | 21 mm |
|---|---|
| Šírka | 44 mm |
Parametre variant k ASR 20.3 - Merací transformátor prúdu s kruhovým otvorom
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 | ||
|---|---|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
| 50 A | 1 VA | 26027 | 26227 | ||
| 60 A | 1 VA | 26028 | 26228 | ||
| 75 A | 1,25 VA | 26030 | 26230 | ||
| 1,5 VA | 26031 | 26231 | |||
| 80 A | 1,25 VA | 26032 | 26232 | ||
| 1,5 VA | 26033 | 26233 | |||
| 100 A | 1,5 VA | 26211 | 26034 | 26234 | |
| 2,5 VA | 26035 | 26235 | |||
| 125 A | 1,5 VA | 26013 | 26213 | 26036 | 26236 |
| 2,5 VA | 26037 | 26237 | |||
| 150 A | 1,5 VA | 26015 | 26215 | 26039 | 26239 |
| 2,5 VA | 26016 | 26040 | 26240 | ||
| 3,75 VA | 26041 | 26241 | |||
| 200 A | 1,5 VA | 26017 | 26217 | 26042 | 26242 |
| 2,5 VA | 26018 | 26218 | 26043 | 26243 | |
| 250 A | 2,5 VA | 26020 | 26220 | 26045 | 26245 |
| 5 VA | 26046 | 26246 | |||
| 300 A | 2,5 VA | 26022 | 26222 | 26048 | 26248 |
| 5 VA | 26049 | 26249 | |||
