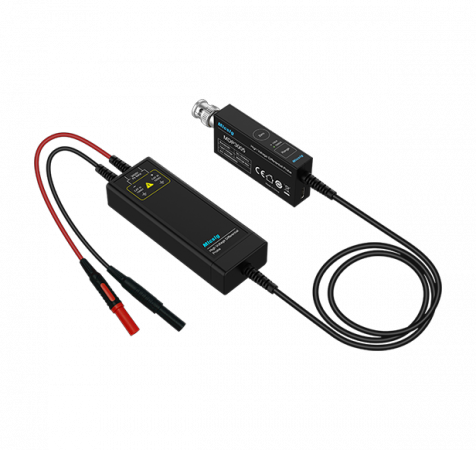

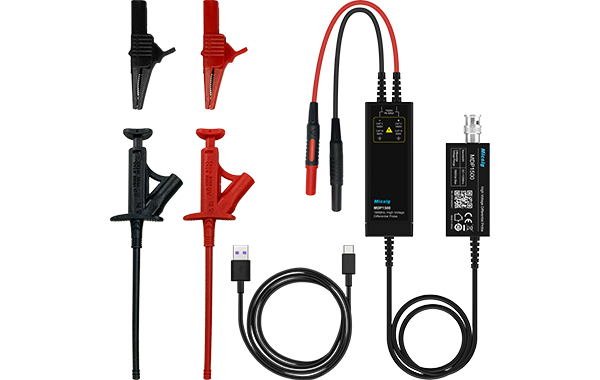

DP1500 Vysokonapatová diferenciálna sonda
Vysokonapětová diferenciálna sonda k osciloskopu
Napätie 150 V (50:1), 1500 V (500:1)
Šírka pásma: 100 MHz/ 150MHz / 200MHz/ 300MHz/ 500MHz
Bezpečnostná kategória: CAT III / 6000 V
Napájanie USB-C
Dopyt na produktPorovnať
Varianty k produktu DP1500 Vysokonapatová diferenciálna sonda (2)
150 V (50x), 1500 V (500x)
CAT III 600V
Napájení 5 V DC s USB-C konektorem
150 V (50x), 1500 V (500x)
CAT III 600V
Napájení 5 V DC s USB-C konektorem
Popis produktu
Napäťová diferenciálna sonda DP150*
- Vysoká presnosť, nízky šum
- Štandardné pripojenie k osciloskopu cez konektor BNC
- Dual range - možnosť voľby medzi dvoma deliacimi pomermi
- Nastavenie nuly & kalibrácie jedným tlačítkom
- alarm prepätia - LED a zvuková výstraha
- Integrované do kompaktnej krabičky
- Napájanie cez USB, vhodný pre osciloskopy akejkoľvek značky
Technické špecifikácie
- Deliaci pomer: 50:1, 500:1
- Napätie: 150 V, 1500 V
- Šírka pásma: 100 MHz/ 150MHz / 200MHz/ 300MHz/ 500MHz
- Výstup: ≤ 3,5V
- Dĺžka: 120 cm - output, 8 cm - input
- Vstupná impedancia: 16 MΩ, 8 MΩ
- Vstupná kapacita (100/150/200): 1,5 pF, 3 pF
- Vstupná kapacita (300/400/500): 0.5 pF, 1 pF
- Nástupná hrana: 3,5 nS
- Napájanie: 5 V DC s USB-C
- Bezpečnosť: CAT III / 600 V
Poznámka: technické špecifikácie jednotlivých modelov nájdete v technickej dokumentácii alebo v katalógu
Technické parametre
Parametry
| Druh | Sonda diferenciálna |
|---|---|
| Šírka pásma | 100 MHz 150 MHz 200 MHz 300 MHz 400 MHz 500 MHz |
| Deliaci pomer | 500:1 50:1 |
| Dĺžka | 1,2 m |
| Farba | Čierna |
| Kategória | CAT II, 1000V CAT III 600 V |
Súbory na stiahnutie
