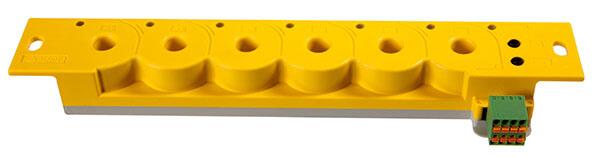

EDS150 - Prístroj na vyhodnocovanie porúch izolácie

Viackanálový prístroj na vyhodnocovanie porúch izolácie pre EDS systémy s integrovanými meracími transformátormi podľa STN EN 61 557-9

Viackanálový prístroj na vyhdnocovanie porúch izolácie v priemyselných inštaláciách s integrovanými meracími transformátormi.
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu EDS150 - Prístroj na vyhodnocovanie porúch izolácie (1)

EDS150 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS150
Us = AC 17...24 V, DC 14...28 V
EDS: 5...25 mA
RCM: max. 10 A
6 měřicích kanálů
OBJ: B91080103
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k EDS150 - Prístroj na vyhodnocovanie porúch izolácie

AN450 Zdroj napájací
Zdroj napájací
AN450
Prim. AC 230V
Sec. AC 20V
Zdroj pro napájení až 3 panelů MK2xxx nebo 6 lokalizátorů EDS15x
Zjistit více
OBJ: B924201
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
108,00 EUR/ks
130,00 EUR s DPH
Porovnání
+-
Košík
AN410 Zdroj napájací
Zdroj napájací
AN410
Prim. AC 90...264V / DC 120...370V
Sec. DC 24V, 11W
Zdroj pro napájení 3 sig. panelů MK2...
Zjistit více
OBJ: B924209
Záruka: 24 m.
Skladom v GHV
skladom 6 ks
93,00 EUR/ks
112,00 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo - XM150 Príchytka na DIN lištu
Príslušenstvo
Příchytka na DIN lištu pro XM150
Příchytka pro vodorovné připevnění na DIN lištu nebo na šrouby;
set 2 ks pro přichycení jednoho přístroje: EDS151, EDS150, RCMS150
OBJ: B91080110
Záruka: 60 m.
Skladom v GHV
skladom >50 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS150
OBJ: S91080103
Záruka: 24 m.
Skladom v GHV
skladom >1000 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Lokalizácia porúch izolácie a meranie reziduálnych prúdov
  • Určené pre AC, DC a AC/DC IT rozvodné siete v priemyselných inštaláciách, kde možno využiť max. testovací prúd 1 mA
  • 6 meracích kanálov (výstupných obvodov) ne meranie pomocou integrovaných meracích transformátorov
  • V jednom systéme možno merať pomocou 88 prístrojov EDS (tj. na 528 meracích kanáloch)
  • Doba reakcie na poruchu v AC sieti ≤ 8 s
  • Citlivosť 5 mA (100 Ω/V)
  • Signalizácia stavu monitorovanej siete pomocou LED
  • Rozsah BMS adries 3...90
  • Sériové rozhranie RS485 s BMS protokolom
  • Prídavná funkcia merania reziduálnych prúdov

Rozšírené informácie

Popis a použitie

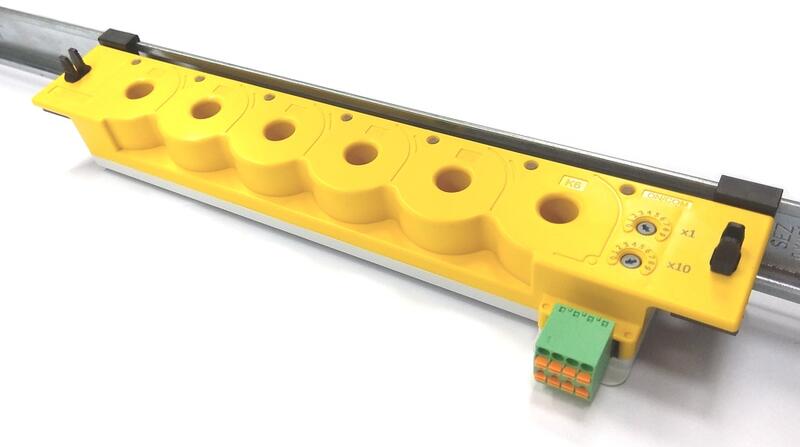

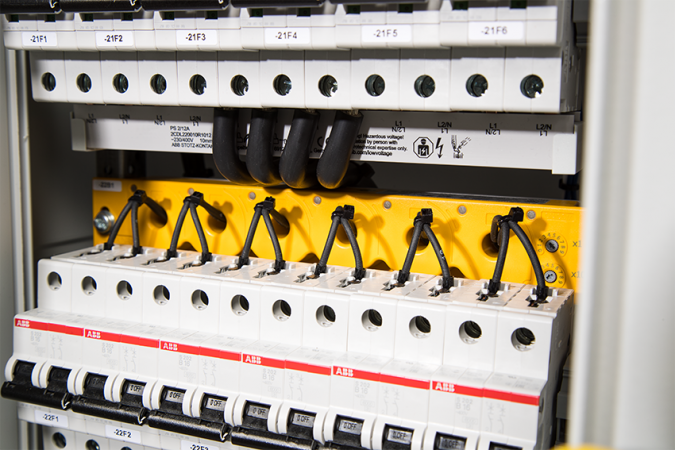

Vyhodnocovacia jednotka EDS150 v kombinácii so sledovačom izolačného stavu ISOMETER® iso685...-P alebo IRDH575 je určená na lokalizáciu porúch izolačného stavu v izolovaných napájacích sústavách (IT sieťach). Testovací prúd generovaný prístrojom iso685...-P alebo IRDH575 je detekovaný pomocou integrovaných meracích transformátorov a vyhodnotený lokalizačnou jednotkou. Jedna lokalizačná jednotka EDS150 obsahuje 6 vstavaných meracích transformátorov. Doba lokalizácie poruchy spolu s prenosom alarmového hlásenia na príslušný signalizačný panel (napr. MK2430) je max. 8 s.
V jednom systéme možno pomocou zbernice RS485 (BMS protokol) pripojiť až 88 vyhodnocovacích jednotiek EDS150. Toto pripojenie vytvára spolu až 528 meracích kanálov. Prenos dát na zbernici ako i porucha na príslušnom meracom kanáli sú indikované pomocou LED.

Funkcia

Lokalizácia poruchy je spustená sledovačom izolačného stavu ISOMETER® IRDH575. Ako náhle je zahájené generovanie testovacieho prúdu, začína súčasne skenovanie výstupov meracích transformátorov 1…6. Keď testovací prúd na výstupe niektorého z meracích transformátorov prekročí hodnotu reakcie 0,5 mA, rozsvieti sa príslušná alarmová LED. Alarmové hlásenie spolu s adresou prístroja a príslušným kanálom s poruchou sú prenášané cez komunikačné rozhranie RS485 s BMS protokolom a sú zobrazené na pripojenom signalizačnom paneli (napr. MK2430, CP907, …)
Ak je v systéme pripojených viac lokalizačných jednotiek EDS150, skenovanie výstupov meracích transformátorov je spustené súčasne. Porucha izolácie napr. na výstupe kanálu 1 je jednoznačne priradená príslušnému okruhu podľa BMS adresy lokalizačnej jednotky. Každú hodinu je automaticky spustený vlastný test funkčnosti zariadenia. Ak je pri teste zistená porucha zariadenia, všetky alarmové LED K1…K6 začnú blikať.
Alarmové hlásenie zostáva aktívne po celú dobu trvania poruchy. Signalizácia poruchy pominie automaticky po odstránení poruchy. Ak unikajúci prúd niektorým z meracích transformátorov presiahne hodnotu 10 A je funkcia lokalizácie poruchy s dôvodu rušenia na príslušnom meracom transformátore deaktivovaná a na signalizačnom paneli sa zobrazí alarmové hlásenie "porucha unikajúci prúd > 10 A" (RCM funkcia). RCM funkcia (meranie unikajúceho prúdu) je aktivovaná len v priebehu lokalizácie poruchy.

Rozmery

Rozměry EDS151

Technické parametre

Izolácia podľa IEC 60664-1 / IEC 60664-3
Menovité izolačné napätie AC 250 V
Menovité rázové skúšobné napätie 6,0 kV
Parametre napájania
Napájacie napätie Us AC 17...24 V / DC 14...28 V
Frekvencia napájacieho napätia fs DC, 50...60 Hz
Vlastná spotreba max. ≤ 1,5 VA
Parametre monitorovanej IT siete
Menovité napätie siete Un AC 20....276 V / DC 20...308 V
Frekvencia fn DC, 42...460 Hz
Merací obvod
Počet meracích kanálov (na prístroj/systém) 6 / 528
EDS funkcia:
Hodnota reakcie 5 mA
Neistota merania ±30%
Merací rozsah funkcie EDS 5...25 mA
Doba reakcie v AC sieti podľa STN EN 61557-9 ≤ 8s
Perióda skenovania (všetkých kanálov) cca. 72 s
RCM funkcia:
Hodnota reakcie 10 A
Neistota merania ±30%
Frekvencia 42...68 Hz
Zobrazenie
ON/COM zelená, prevádzka / zbernica aktívna
Alarm K1...K6 žltá, EDS a RCM funkcia
Komunikačné rozhranie
Rozhranie/protokol RS485/BMS
Max. dĺžka vodiča 1200 m
Doporučený typ vodiča J-Y(St)Y min. 2×2×0,8
(tienený, jedna strana tienenia pripojená k PE)
Zakončovací odpor 120 Ω (0,25 W), DIP prepínač
Rozsah adries 3...90
Všeobecná údaje
Typ pripojenia vodičov násuvný konektor so šraubovými svorkami
Pracovná teplota okolia -25...55 °C
Pracovný režim trvalý prevádzka
Montáž v akejkoľvek pozícii
Stupeň krytí, vnútorné súčasti
(DIN EN 60529)
IP30
Stupeň krytí, svorky
(DIN EN 60529)
IP20
Materiál púzdra polykarbonát
Samozhášateľnosť UL94V-0
Rýchla montáž na DIN lištu Ne Ne
Hmotnosť cca. 340 g
Púzdro viď nižšie

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - EDS151
(DWG, 72 kB)
Zobrazit ikonaDownload ikona
