AN410, AN420-R - Napájacie zdroje
Napájací zdroj 24 V DC

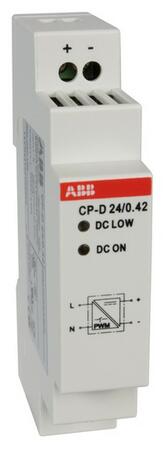

Napájací zdroj AN410 je určený pre napájanie prístrojov firmy BENDER do 10 W napätím 24 V DC.

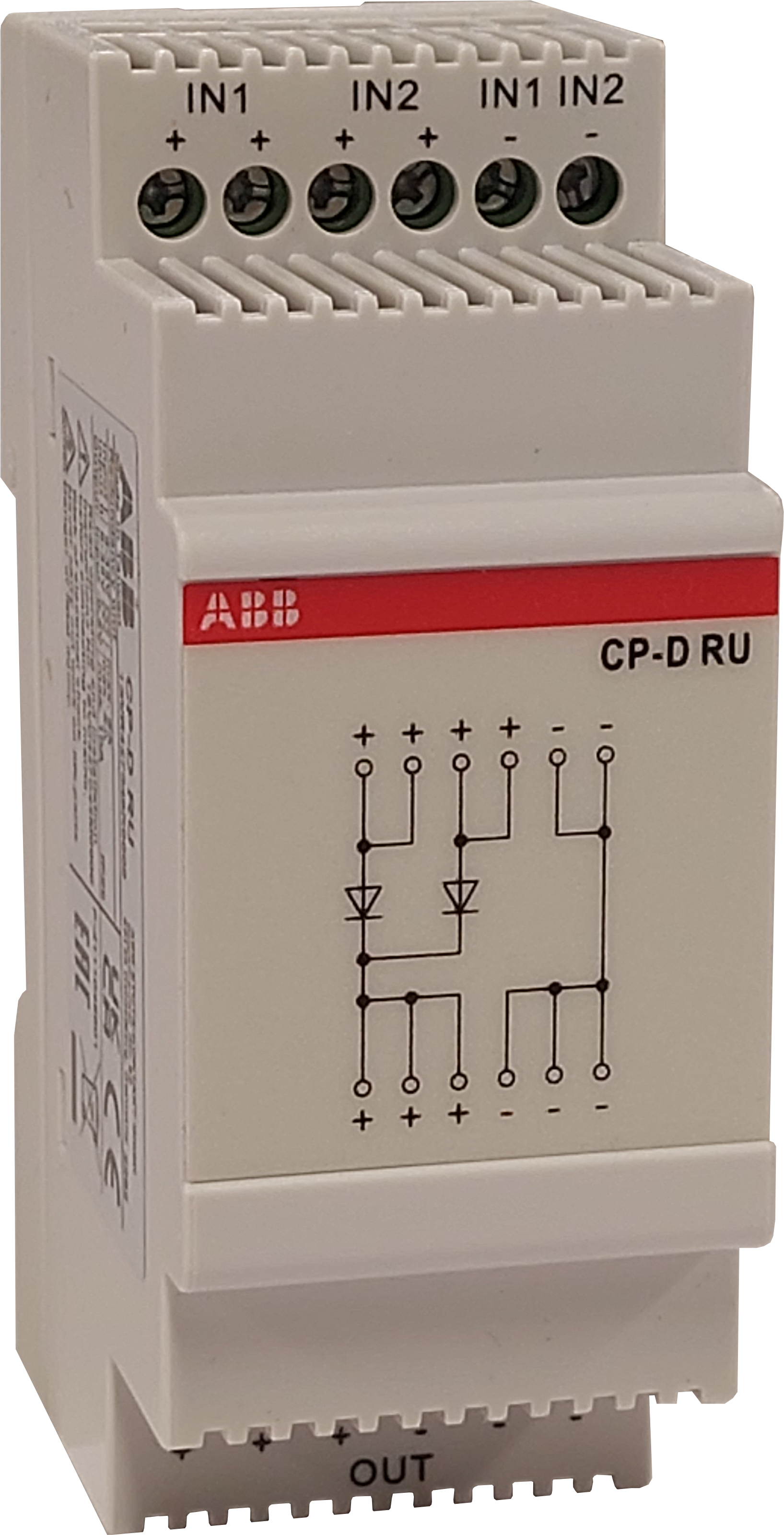

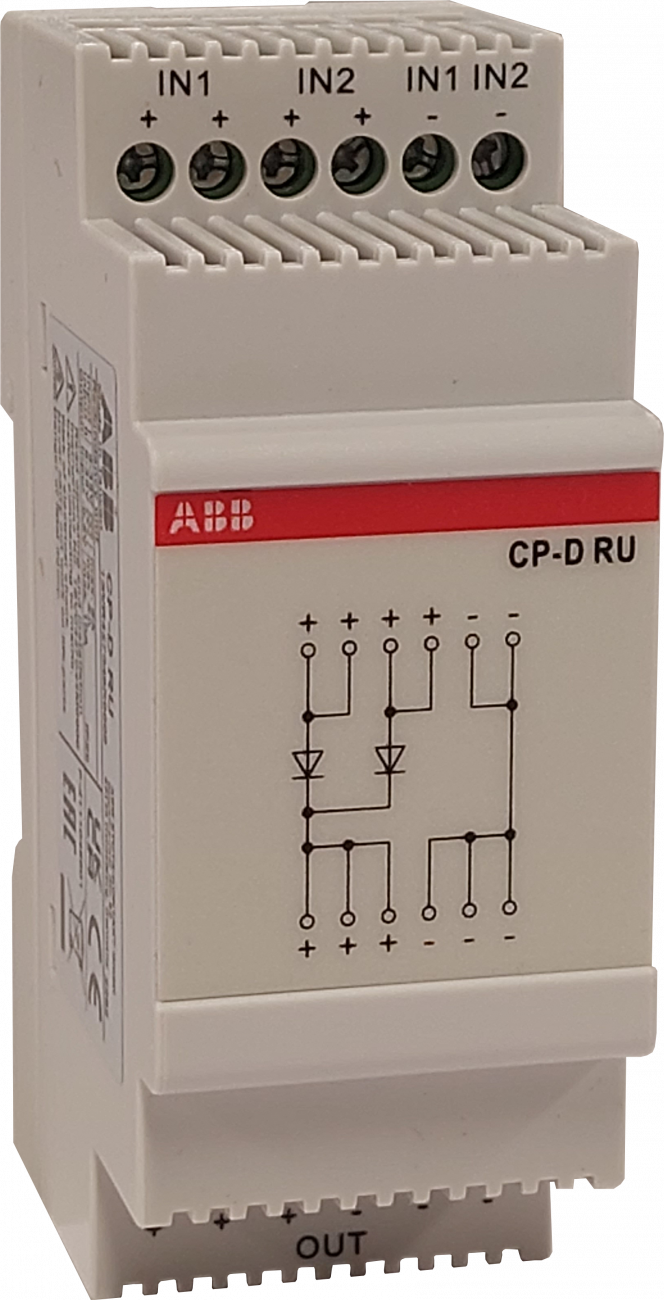

Napájací zdroj AN420-R je redundantný zdroj určený pre napájanie prístrojov firmy BENDER napätím 24 V DC z dvoch zdrojov AN410 (10W, Bender) alebo CP-D 24/1.3 (30W) resp. CP-D 24/2.5 (60W) resp.CP-D 24/4.2 (100W, ABB).
Dopyt na produktPorovnať
Varianty k produktu AN410, AN420-R - Napájacie zdroje (2)
Sec. DC 24V, 11W
Zdroj pro napájení 3 sig. panelů MK2...
Vstup: DC 24V / 2x5A
Výstup: DC 24V / 1x5A skutečná redundance
Příslušenství ke zdrojům AN410 a CP-D
Popis produktu
- Spínaný zdroj pre napájanie zariadení BENDER napätím DC 24 V
- Max. príkon 10 VA
- Napájanie pre max. 3 ks MK2430, 2 ks CP907 alebo 6 ks ED151
- Odolný voči preťaženiu alebo skratu
Rozšírené informácie
Popis a použitie
Spínaný napájací zdroj AN410 slúži k napájaniu zariadení BENDER s napájacím napätím 24 V DC a maximálnou celkovou spotrebou 10 VA. Pomocou jedného napájacieho zdroja je možné napájať maximálne 3 signalizačné panely MK2430, maximálne 2 signalizačné panely CP305, maximálne 6 vyhodnocovacích jednotiek EDS151 alebo ich kombinácie. Ak je potrebné napájať viac zariadení, je možné 2 či viac zdrojov pripojiť paralelne. Vzhľadom k tomu, že výstupné napätie je DC, nie je nutné dodržať podmienku primárneho napätia z jediného zdroja.
Funkcia
Napájacie napätie US je pripojené na svorky L / N. Výstupné napätie 24 V DC je k dispozícii na svorkách + / -. Sekundárny okruh má elektronickú ochranu proti preťaženiu a skratu. Pomocou dvoch zdrojov AN410 napájaných z dvoch nezávislých okruhov je možné zaistiť redudantný zdroj napájania napr. pre signalizačné panely MK... alebo CP305. Takýto spôsob zapojenia potom splňuje náročné požiadavky noriem podľa SIL II. Maximálny počet pripojiteľných zariadení závisí okrem vlastnej spotreby pripojených zariadení taktiež na úbytku napätia medzi napájacou jednotkou AN410 a napájaným zariadením. Používajte preto vodiče s vhodným prierezom.
Prevedenie a konštrukcia
Montáž je možná na DIN lištu v súlade s IEC 60715, do rozvádzačov v súlade s DIN 43 871.
Technické parametre
| Izolácia podľa IEC 60664-1 | |
| Menovité izolačné napätie | AC 3 kV |
|---|---|
| Menovité pulzné skúšobné napätie | 3 kV |
| Parametre napájania | |
| Menovité napájacie napätie Us | viď údaje pre objednávku |
|---|---|
| Menovitý kmitočet napájacieho napätia Us | viď údaje pre objednávku |
| Sekundárne napätie | DC 24 V / ±1% |
| Max. záťaž sekundárneho obvodu | 11...12 W / 420 mA |
| Všeobecné dáta | |
| Typ pripojenia vodičov | skrutkové svorky |
|---|---|
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia, vnútorné súčasti (DIN EN 60529) | IP20 |
| Stupeň krytia, svorky (DIN EN 60529) | IP20 |
| Rýchla montáž na DIN lištu | podľa IEC 60715 |
| Hmotnosť | ≤ 70 g |
