EDS165 / EDS165-3 - Prenosný vyhodnocovací prístroj
Prenosný vyhodnocovací prístroj
Prenosné vyhodnocovacie prístroje možno použiť na lokalizáciu závad vo vetvách, kde nie sú pevne inštalované snímacie transformátory.

Nahradené produktmi

Prenosné vyhodnocovacie zariadenia EDS165(-3) predstavujú ideálny doplnok k vyhľadávaciemu systému EDS, pričom EDS165 je vhodný pre EDS470 a EDS165-3 pre EDS473.
V systéme EDS ich možno použiť aj na lokalizáciu porúch vo vetvách, kde nie sú trvalo nainštalované snímacie transformátory.

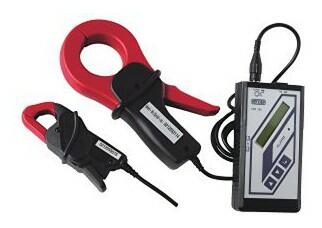

EDS165(-3) v kombinácii s prúdovými kliešťami dokáže detekovať prúdový signál z prúdových generátorov PGH47.
Na LCD displeji sa zobrazuje aktuálna hodnota pretekajúceho prúdu a indikácia, že bola prekročená nastavená hodnota alarmu. Zobrazujú sa aj zvolené kliešťové meniče, stav batérie, voľba sieťovej frekvencie a zvukové alarmy.
EDS165(-3) je napájaný z batérie. Ovláda sa pomocou funkčných tlačidiel a meny na LC displeji.
EDS165(-3) sa v kombinácii s niektorými svorkovnicami môže používať aj v sieťach TT a TN (uzemnené systémy). Prevádzkový režim sa dá zmeniť pomocou prepínača.
Prúdová svorka
Pre systém EDS470 možno použiť tri typy prúdových svoriek
- PSA3020 s vnútorným priemerom 20 mm
- PSA3052 s vnútorným priemerom 52 mm
- PSA3165 s vnútorným priemerom 100 mm
Pre systém EDS473 možno použiť dva typy prúdových svoriek
- PSA3320 s vnútorným priemerom 20 mm
- PSA3352 s vnútorným priemerom 52 mm
Údaje pre objednávanie
Typ | Hodnota vybavenia | Obj. číslo |
EDS165 | DC 5 mA | B91082001 |
---|---|---|
EDS165-3 | DC 0,5 mA | B91082010 |
