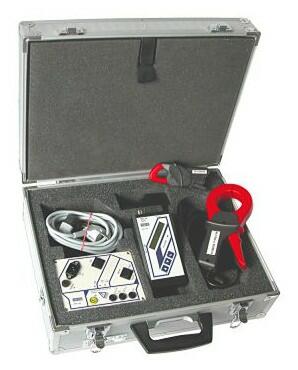

EDS3x6x - Prenosné zariadenia na vyhľadávanie porúch izolácie
Prenosné prístroje na vyhľadávanie porúch izolácie v IT, TT a TN sieťach
Primárnou funkciou zariadenia EDSx6x je vyhľadávanie porúch izolácie v IT sieťach. Na tieto účely sú jednotlivé typy EDSx6x zložené z rôznych modulových komponentov tak, aby umožňovali vyhľadávať poruchy v čo najviac aplikáciách.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Nahradené produktmi
Varianty: 8
EDS 3090PG / EDS 3091PG / EDS 3096PGEDS 309xPG - Prenosné zariadenia na vyhľadávanie porúch izoláciePrimárna funkcia zariadení EDS309xPG je vyhľadávanie porúch izolácie v IT sieťach, v ktorých nie je nainštalovaný pevný systém lokalizácie poruchy EDS47x/46x/49x.
Na požiadanieDetail produktu
Popis produktu
- Príležitostné vyhľadanie porúch izolácie a zistenie rozdielových prúdov
- Použitie na doplnkové meranie k systému RCMS470, EDS470 a EDS473
Rozšírené informácie
Přenosné přístroje pro vyhledávání závad izolace v IT, TT a TN sítích naleznou uplatnění při vyhledávání poruch izolace a zjišťování rozdílových proudů.
Přístroje lze také použít jako doplňková přenosná měřidla v systémech RCMS 470, EDS 470 nebo EDS 473.
Obsluha přístroje je velmi jednoduchá, zobrazení naměřených hodnot je na přehledném LCD.
Charakteristika
Přístroje pro vyhledávání závad izolace v IT sítích:
- EDS 3065: Pro sítě IT AC/DC 24...960V
- EDS 3365: Pro sítě IT AC/DC 24...230V
Přístroje pro zjišťování reziduálního proudu v TN a TT sítích:
- EDS 3060: IΔn = 10mA...10A
- EDS 3360: IΔn = 10mA...1A
Údaje pro objednávku
| EDS3060 | EDS3065 | EDS3360 | EDS3365 | |
| Komponenty | Hliníkový kufr EDS165 PSA3020 PSA3052 PSA3165 volitelně Dobíječka |
Hliníkový kufr EDS165 PSA3020 PSA3052 PSA3165 volitelně Dobíječka PGH185 AGE185 volitelně |
Hliníkový kufr EDS165-3 PSA3320 PSA3352 Dobíječka |
Hliníkový kufr EDS165-3 PSA3320 PSA3352 Dobíječka PGH183 |
|---|---|---|---|---|
| Max. test. proud | 25/10 mA | 25/10 mA | 2,5/1 mA | 2,5/1 mA |
| Rozlišení | 5 mA | 5 mA | 0,5 mA | 0,5 mA |
| Izolační odpor | malá rozlišovací hodnota | malá rozlišovací hodnota | velká rozlišovací hodnota (x10) | velká rozlišovací hodnota (x10) |
| Max. svod. kapacita | 20000 µFV (Ce×Un) | 20000 µFV (Ce×Un) | 500 µFV (Ce×Un) | 500 µFV (Ce×Un) |
| Jmenovité napětí | AC 20...575 V DC 20...504 V |
AC 20...575 V DC 20...504 V s AGE185: AC 500...790 V DC 400...960 V |
AC 20...265 V DC 20...308 V |
AC 20...265 V DC 20...308 V |
| Použití | rozsáhlé IT systémy, IT systémy s řízenými motory a el. interferencí | pomocné obvody, obvody s SPS, diodově vázané obvody | ||
| Použití jako RCM | max. 10 A | max. 10 A | max. 1 A | max. 1 A |
| Použití s EDS systémem | EDS470 je instalován | EDS není instalován | EDS473 je instalován | EDS473 není instalován |
| Objednací číslo | B91082006 | B91082004 | B91082013 | B91082011 |
