ESS 076 - Inteligentný 3f prúdový senzor
Inteligentný prúdový senzor ESS 076 Stego slúži na bezkontaktné meranie trojfázových striedavých prúdov. Umožňuje súčasné sledovanie všetkých 3 fáz v jednom kompaktnom prístroji a namerané dáta poskytuje cez analógový výstup 4–20 mA lebo digitálnu komunikáciu IO-Link.
Dopyt na produktPorovnať
Varianty k produktu ESS 076 - Inteligentný 3f prúdový senzor (1)
Měřicí rozsah: 0–100 A AC (na fázi)
Napájení: 24 V DC (18–30 V DC)
Výstup: IO-Link 1.1 nebo 4–20 mA
Připojení: M12, 4pin, A-coded, stíněný
Montáž: DIN 35 mm nebo šroub
Max. Ø vodiče: 11,4 mm
Počet průvleků: 3 (L1, L2, L3)
Krytí: IP30
Provozní teplota: -40 až +70 °C
Popis produktu
Inteligentný 3f prúdový senzor ESS 076 meria striedavý prúd všetkých troch fáz bez priameho elektrického kontaktu. Merané vodiče sa iba prevlečú otvormi integrovaných prievlakových transformátorov, pričom senzor nameranej hodnoty digitálne spracuje a poskytne ich buď ako analógový signál 4–20 mA, alebo digitálne cez IO-Link.
Vďaka súčasnému meraniu všetkých troch fáz v jednom prístroji je ESS 076 vhodný na energetický monitoring strojov, technologických celkov a priemyselných rozvádzačov. Cez IO-Link sú k dispozícii nielen prúdové hodnoty, ale aj ďalšie údaje, napríklad výkon, energia a diagnostické informácie.
Oproti riešeniu s tromi samostatnými senzormi umožňuje ESS 076 merať všetky tri fázy jediným zariadením, čím šetrí miesto v rozvádzači, zjednodušuje montáž a znižuje nároky na kabeláž aj počet portov IO-Link mastera.
Hlavné výhody
- Bezkontaktné meranie trojfázových AC prúdov v jednom zariadení.
- Analógový výstup 4–20 mA a digitálny IO-Link v jednom senzore.
- Interný výpočet ďalších veličín, napríklad výkonu a energie.
- Vhodné riešenie pre energetický monitoring strojov, zariadení a rozvádzačov.
- Úspora miesta oproti použitiu troch samostatných prúdových senzorov.

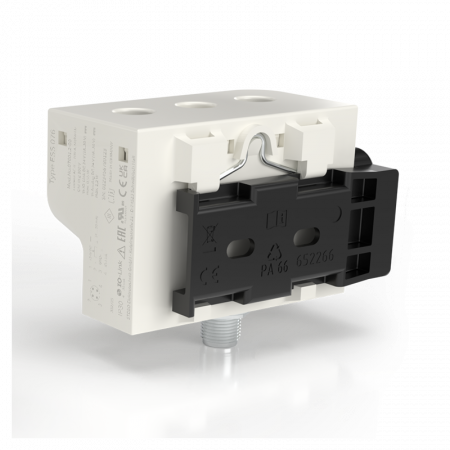

- Jednoduchá montáž na DIN lištu 35 mm alebo pomocou skrutky s dodaným držiakom.
Typické použitie
ESS 076 je vhodný na monitorovanie zaťaženia trojfázových spotrebičov, strojov a technologických celkov. Uplatnenie nájde všade tam, kde je potrebné sledovať prúdový odber, vyhodnocovať energetickú náročnosť prevádzky alebo zbierať dáta pre preventívnu údržbu.
Typickým použitím je integrácia do priemyselných rozvádzačov, automatizovaných liniek a systémov energetického manažmentu. Cez IO-Link je možné ľahko prenášať merané aj vypočítané hodnoty do nadradeného systému bez nutnosti zložitého doplňovania ďalších meracích prvkov.
Technické parametre
| Parametr | Hodnota |
|---|---|
| Měřená veličina | Proud / amperáž |
| Typ měření | Bezkontaktní měření třífázového AC proud |
| Měřicí rozsah | 0 - 100 A AC |
| Přesnost / tolerance | ±0,5 A; (±1,5 A) |
| Frekvence | 50/60 Hz |
| Napájecí napětí | 24 V DC |
| Rozsah napájení | 18 - 30 V DC |
| Příkon | max. 1 W |
| Výstupy | 4 - 20 mA, IO-Link verze 1.1 |
| Připojení | M12, 4pin, A-coded, stíněný konektor |
| Max. externí zátěž | ≤ 500 Ω |
| Elektrická ochrana | Ochrana proti přepólování, zkratu a přepětí |
| Stupeň krytí | IP30 |
| Třída ochrany | III |
| Materiál krytu | Plast dle UL94 V-0, světle šedý |
| Montáž | Klip na DIN lištu 35 mm dle EN 60715, případně šroubem |
| Provozní teplota | -40 až +70 °C |
| Skladovací teplota | -40 až +85 °C |
| Provozní / skladovací vlhkost | max. 90% rF |

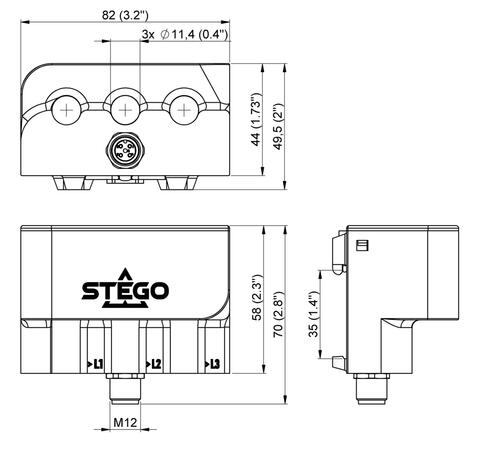

| Rozměry | cca 71 × 81 × 48 mm |
| Hmotnost | cca 0,2 kg |
| Poznámka | Průměr vodiče max. 11,4 mm |
