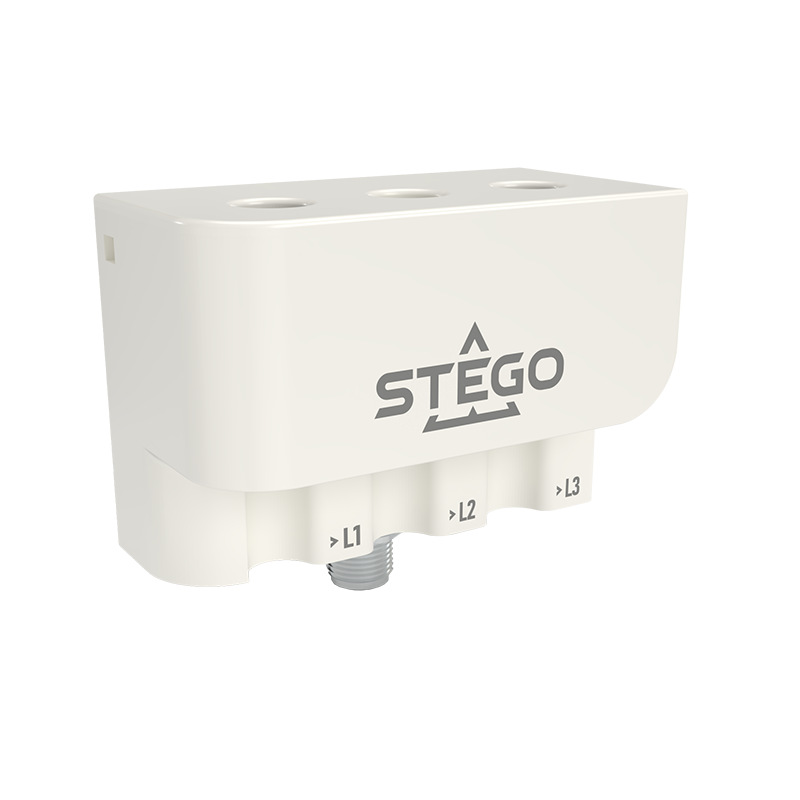

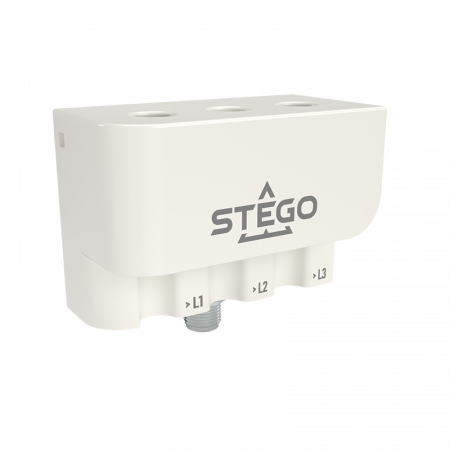

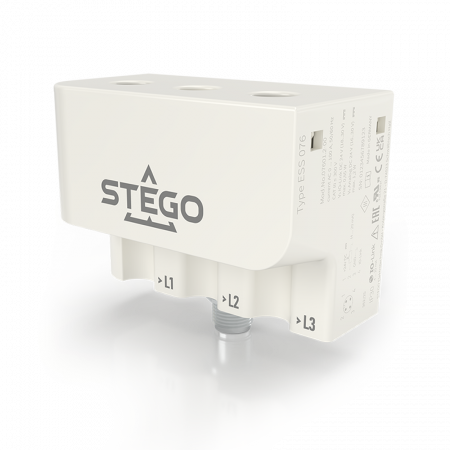

Nový trojfázový prúdový senzor ESS 076 od spoločnosti Stego

Meranie všetkých troch fáz jedným zariadením

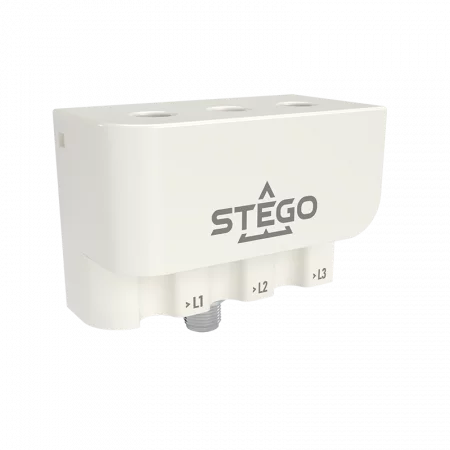

Nový trojfázový prúdový senzor ESS 076 meria trojfázové striedavé prúdy bezkontaktne, čo zjednodušuje monitoring strojov, zariadení a priemyselných rozvádzačov.

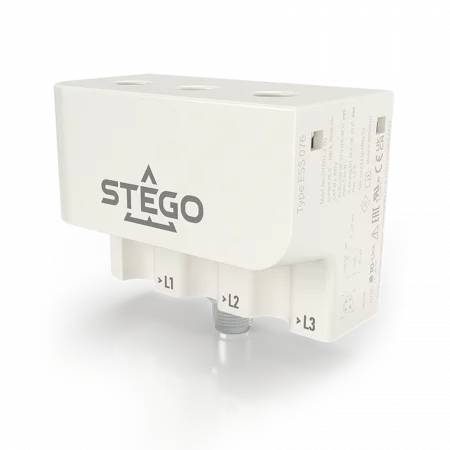

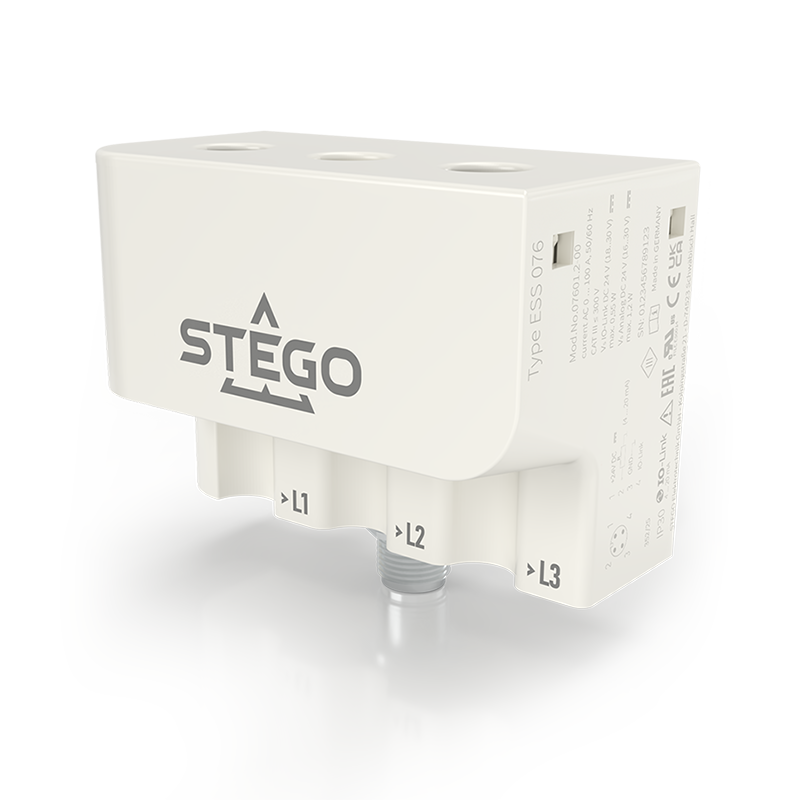

Senzor bol navrhnutý pre aplikácie, kde je potrebné spoľahlivo sledovať a analyzovať trojfázové systémy. Typické oblasti použitia zahŕňajú strojárstvo, priemyselné rozvádzače, obrábacie stroje a energetické analýzy väčších celkov. Senzor meria prúdy všetkých troch fáz súčasne - merané vodiče sa jednoducho prevlečú integrovanými otvormi. Vnútri tri prievlekové transformátory zaisťujú, že namerané prúdy sú galvanicky oddelené a spoľahlivo zaznamenané.

Výraznou výhodou je, že namiesto troch samostatných prúdových senzorov stačí jediné zariadenie. To znižuje náročnosť montáže aj potrebné miesto v rozvádzači. Súčasne cez IO-Link zaberá iba jeden port na IO-Link masteri.

Digitálne IO-Link aj analógové rozhranie

Trojfázový ESS 076 ponúka ako digitálne rozhranie IO-Link, tak aj analógový výstup 4 - 20 mA. Vďaka tomu je možné senzor integrovať do existujúcich systémov aj moderných automatizačných architektúr. Cez IO-Link sú navyše dostupné ďalšie informácie, napríklad hodnoty prúdu, výkonu, energie a diagnostické údaje. Meraný prúd je možné prenášať aj ako klasický procesný signál prostredníctvom analógového rozhrania.

Transparentné energetické dáta pre efektívne prevádzky

Priebežné meranie elektrického zaťaženia umožňuje široké spektrum aplikácií: od analýzy spotreby jednotlivých strojov až po tvorbu load profilov celých zariadení. Prevádzkovatelia môžu tieto údaje využiť na detekciu prúdových špičiek, analýzu spotreby energie alebo na identifikáciu optimalizačného potenciálu v prevádzke závodu. Energetický monitoring sa tak stáva dôležitým stavebným kameňom pre efektívnejšie výrobné procesy.

Hlavné technické údaje

• Bezkontaktné meranie trojfázových AC prúdov
• Merací rozsah 0–100 A AC na fázu

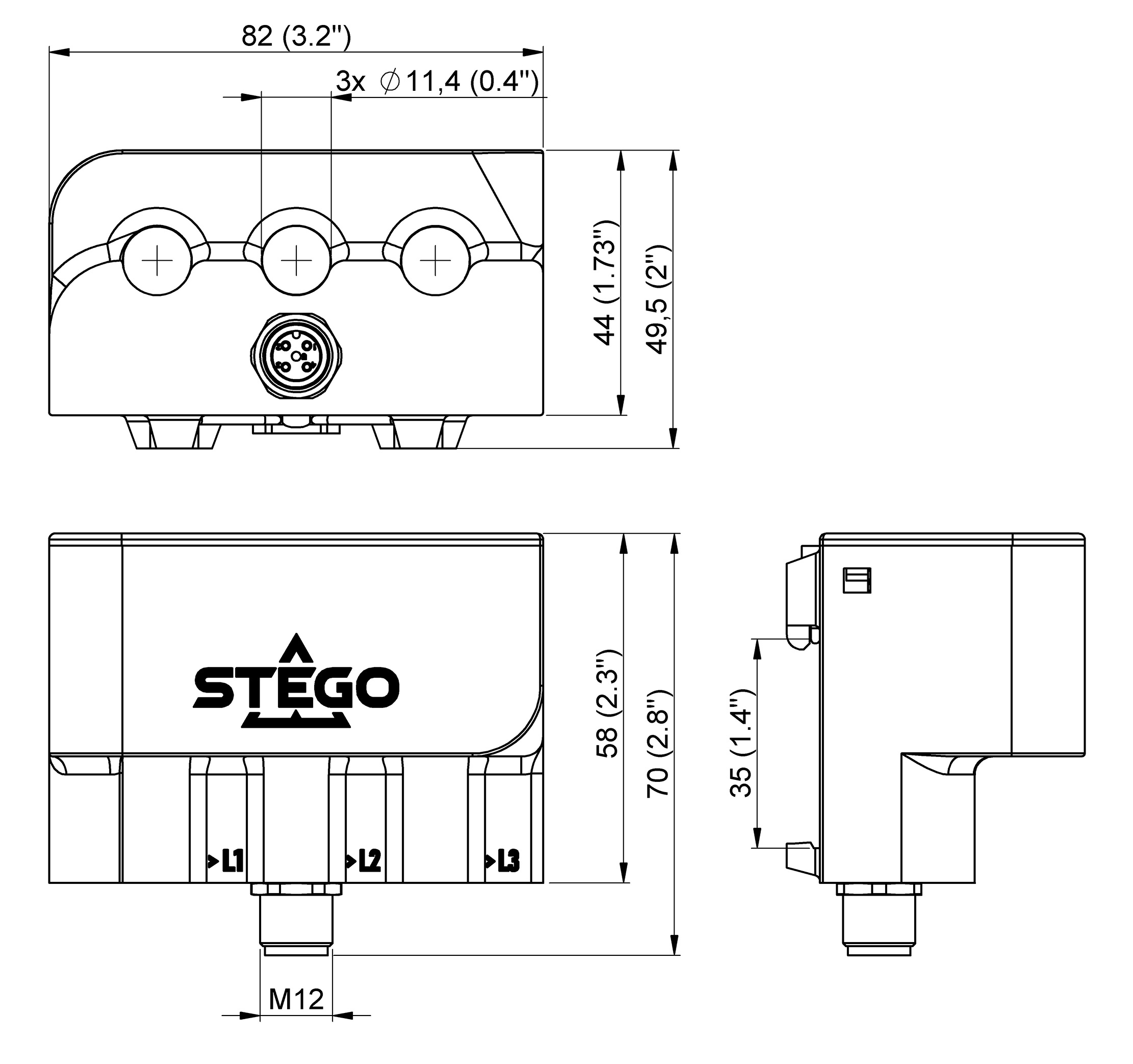

• Priemer vodiča až 11,4 mm
• Analógové rozhranie 4–20 mA
• Digitálna komunikácia IO-Link verzia 1.1

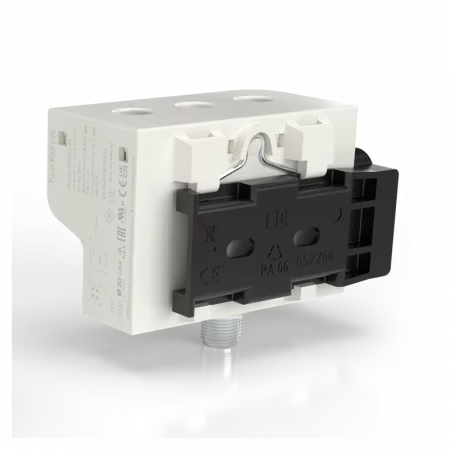

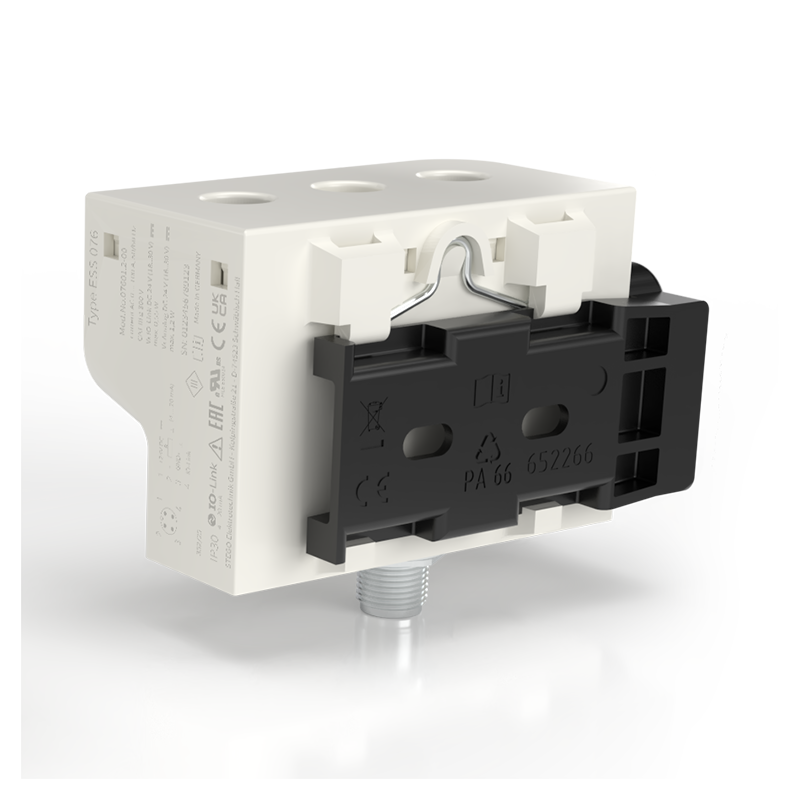

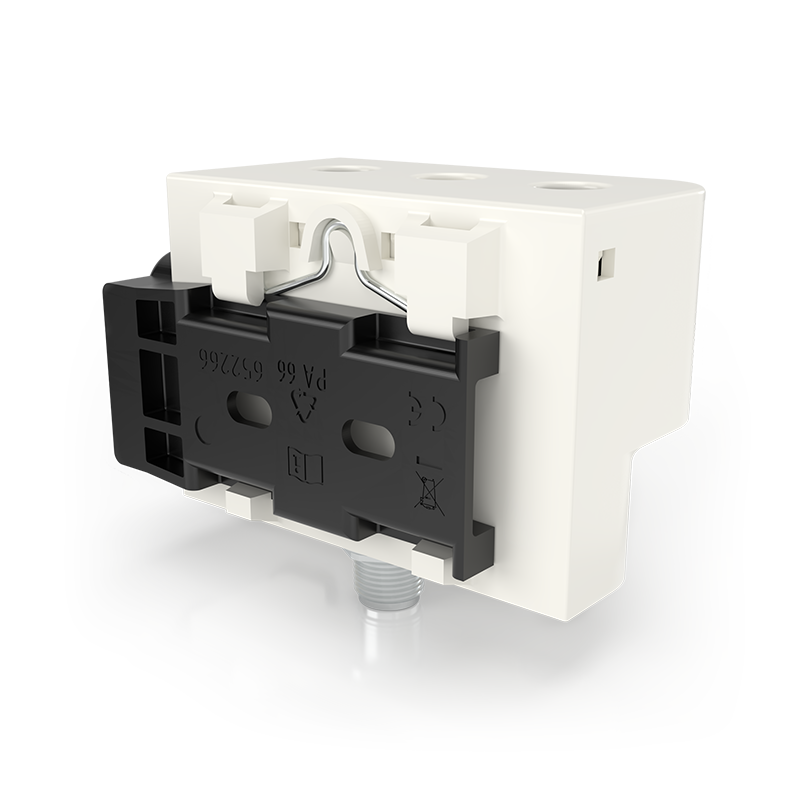

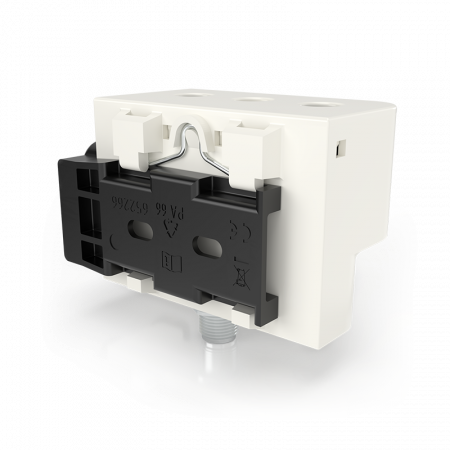

• Jednoduchá montáž na DIN lištu 35 mm
• Napájanie 24 V DC
• Pripojenie M12, 4pin, A-coded, tienené
• Stupeň krytia IP30

Trojfázový prúdový senzor ESS 076 dopĺňa rodinu inteligentných senzorov STEGO o ďalšie riešenia pre priemyselné aplikácie a ponúka spoľahlivú detekciu a vyhodnocovanie elektrických zaťažení všade tam, kde treba sledovať energetickú náročnosť prevádzky alebo zbierať dáta pre preventívnu údržbu.
