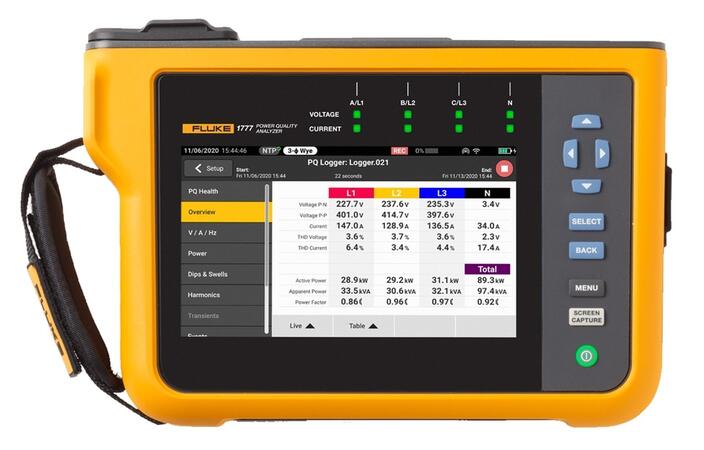

Fluke 1777 - Analyzátor kvality elektrické energie
Záznamník kvality elektrické energie
Záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V ve třídě A dle IEC 61000-4-30 edice 3. Automatická měření, intuitivní dotykové ovládání, napájení z měřené instalace, Rozhraní USB, LTE, WiFi, Ethernet. GPS synchronizace, AUX vstup
Cena od 10 646 EUR
od 12 775,20 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (2)Dopyt na produkt
Porovnať
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.
Varianty k produktu Fluke 1777 - Analyzátor kvality elektrické energie (2)

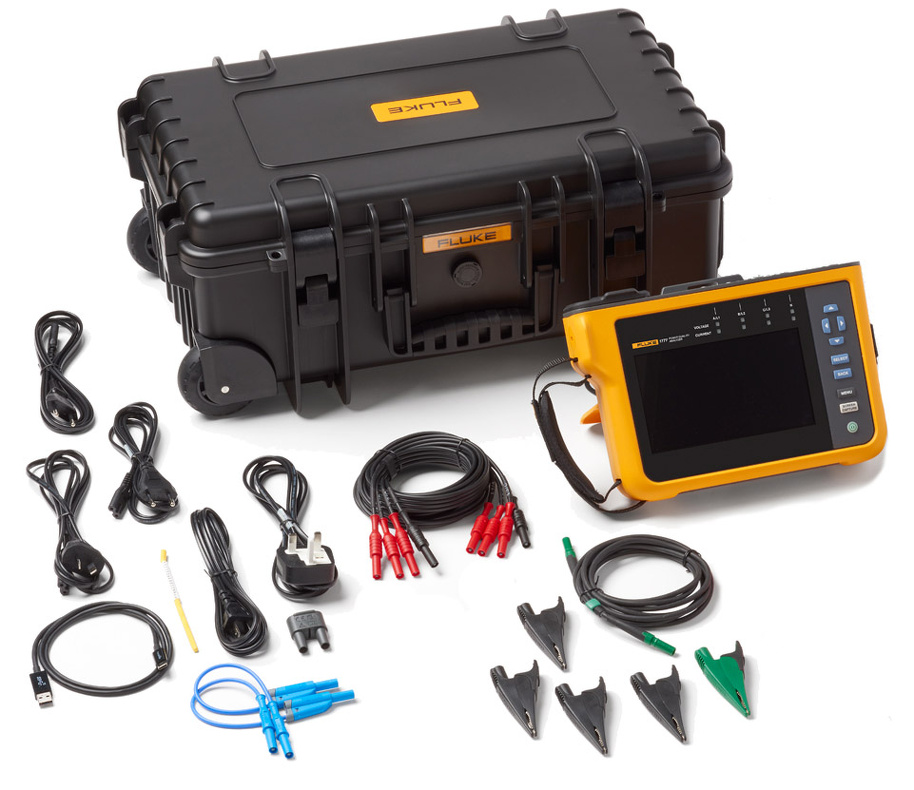

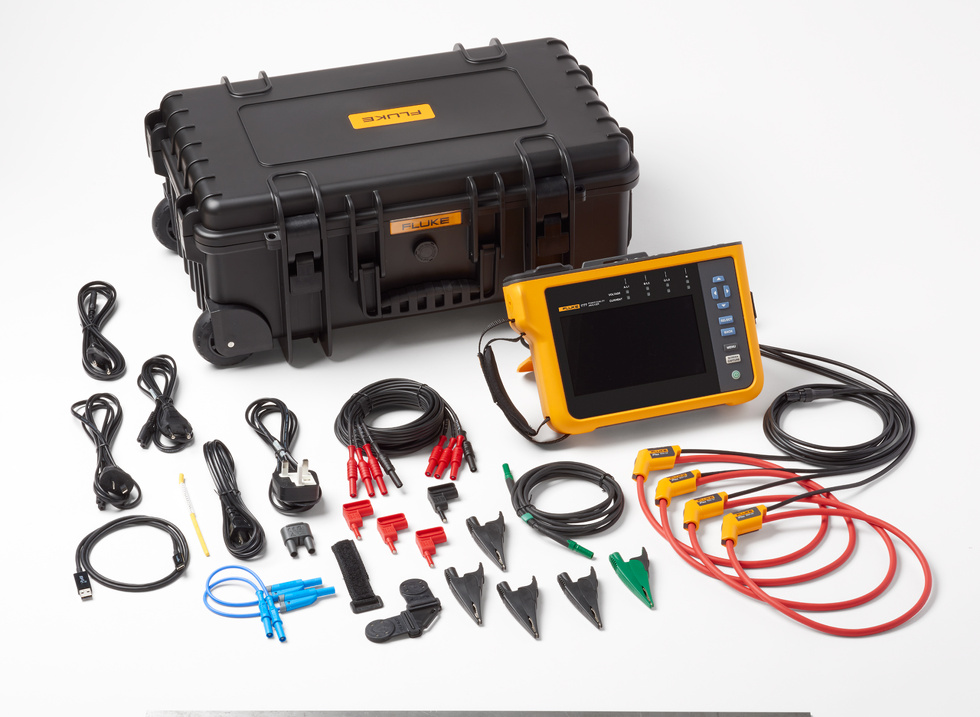

Analyzátor siete trojfázový
FLUKE 1777Voliteľné príslušenstvo k Fluke 1777 - Analyzátor kvality elektrické energie
Príslušenstvo pre Fluke 174x
i17XX FLEX1.5KIP1 kus, rozsah 1500 A, délka 60 cm (24 palců), IP65
Príslušenstvo pre Fluke 174x
i17XX FLEX1.5KIP/3PK3 kusy, rozsah 1500 A, délka 60 cm (24 palců), IP65
Príslušenstvo pre Fluke 174x
i17XX FLEX1.5KIP/4PK4 kusy, rozsah 1500 A, délka 60 cm (24 palců), IP65
Príslušenstvo pre Fluke 174x
i17XX FLEX3KIPK1 kus, rozsah 3000 A, délka 60 cm (24 palců), IP65
Príslušenstvo pre Fluke 174x
i17XX FLEX3KIP/3PK3 kusy, rozsah 3000 A, délka 60 cm (24 palců), IP65
Príslušenstvo pre Fluke 174x
i17XX FLEX3KIP/4PK4 kusy, rozsah 3000 A, délka 60 cm (24 palců), IP65
Príslušenstvo pre Fluke 174x
i17XX FLEX6KIPK1 kus, rozsah 6000 A, délka 90 cm (36 palců), IP65
Príslušenstvo pre Fluke 174x
i17XX FLEX6KIP/3PK3 kusy, rozsah 6000 A, délka 90 cm (36 palců), IP65
Popis produktu
Analyzátor kvality elektrické energie Fluke 1773

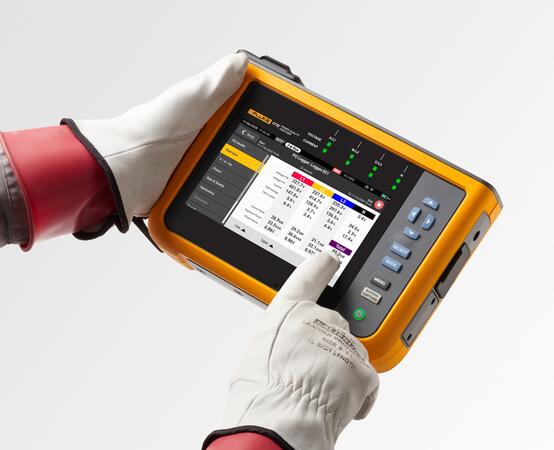

Přístroj Fluke 1773 je analyzátor sítě určení pro AC (50/60 Hz) a DC sítě do 1 000 V. Jsou navrženy pro konfortní a snadná měření. K tomu slouží jak velký dotykový displej, tak automatická měření a nastavení se širokou škálou komunikačních rozhraní. Napájení je možné přímo z měřeného obvodu a není tak nutné hledat pomocná napájení. Díky software Fluke Energy Analyze Plus jsou pak tato měření snadno zpracovatelná do přehledných zpráv z měření.
Hlavní funkce
- Inteligentní systém automatického záznamu. Automaticky zaznamenává až 500 parametrů kvality sítě a zároveň umožňuje vybrat pouze důležitá měření pro danou aplikaci
- Stažení, zobrazení a sdílení měření. I nedokončený záznam lze zobrazit, stáhnout a sdílet pomocí dodaného SW. Lze tak vyhodnocovat i měření, která ještě nebyla plně dokončena
- Snadné nastavení. Průvodce připojením pomůže uživateli, aby připojení a nastavení přístroje bylo vždy správné
- Systém automatické opravy zapojení. Každý udělá chybu a třeba otočení proudového převodníku je dílem okamžiku. Funkce automatické opravy zapojení zajistí, že měření nebudete muset opakovat
- Napájení z měřené instalace. Není potřeba shánět dodatečné napájení. Pomocí dodaného příslušenství lze přístroj napájet přímo z měřené instalace
- Software Energy Analyze Plus v českém jazyce. Slouží pro stažení, tisk a export naměřených dat tak jednoduše, jak jen to je možné. Rychle umožňuje porovnávat výsledky, analyzovat naměřené údaje nebo vytváří automatické zprávy dle protokolů kvality sítě (jako jsou EN 50160, IEEE 519, GOST 33073 a IEC 61000-2-2)
- Napěťové přechodové jevy se vzorkováním 20 MS/s s pokročilou analýzou dokáží zachytit pulzní nebo oscilační jevy, které mohou poškodit zařízení
Hlavní parametry
- Záznamník kvality elektrické energie pro jedno až třífázové sítě
- Pro frekvence sítě DC, 50/60 Hz ±15 % (42,5 Hz až 57,5 Hz, 51 Hz až 69 Hz)
- Topologie 1-φ, 1-φ IT, pomocná fáze, 3-φ trojúhelník, 3-φ hvězda IT, 3-φ Aron/Blondel (2prvkový trojúhelník), 3-φ trojúhelník otevřený, 3-φ trojúhelník s odbočkou
- Třída přesnosti A dle IEC 61000-4-30 edice 3
Napětí:

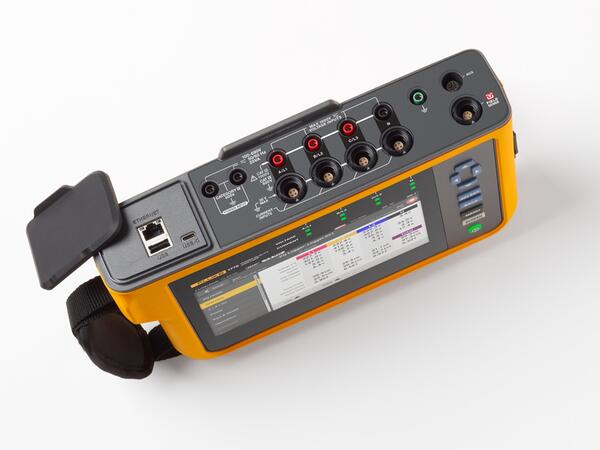

- 5 konektoru, 3xL, 1xN, 1xPE
- Vstupní impedance 10 MΩ P-P a P-N, 5 MΩ P-PE a N-PE
- Pro stejnosměrné a střídavé sítě od 50 do 1 000 V (1 700 Všš)
- Šířka pásma DC až 30 kHz (pro měření kvality sítě)
- Rozlišení 24 bitů
Proud:
- 4 konektory, 3xL, 1xN
- Vstupní impedance 11 kΩ
- Automatická volba rozsahu pro daný snímač
- Měření střídavého proudu od 1 A do 6 000 A (dle převodníků)
- Měření stejnosměrného proudu od 20 A do 2 000 A (dle převodníků)
- Šířka pásma DC až 30 kHz (pro měření kvality sítě)
- Rozlišení 24 bitů
AUX vstup:
- 2 programovatelné vstupy pro záznam dodatečných parametrů
- Měření 0 až 10 VDC
- Programovatelné jednotky až 8 znaků (např. psi, m/s, ...)
- Interval záznamu programovatelný 1 s, 3 s, 5 s, 10 s, 30 s, 1 min., 5 min., 10 min., 15 min., 30 min
- Interval průměrování pro hodnoty Min/Max ½ cyklu (20 ms pro 50 Hz)
- THD vypočítáváno z 50 harmonických
- Harmonické h0 až h50
- Meziharmonické h0 až h50
- Superiharmonické, 2 až 9 kHz s intervaly 200 Hz, 9 až 30 kHz s intervaly 2 kHz
- Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var) až
- Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh)
- Měření a záznam účiníku cos θ, tan θ, PF
Komunikace a ukládání dat
|
|
|
|
|
|
|
|
|
|
|
|
|
Provedení a fyzické parametry
- Samostatný napájecí vstup umožňuje napájení z měřené instalace nebo z pomocného zdroje. Není potřeba žádný externí adaptér
- Integrovaný akumulátor pro překlenutí krátkých výpadků (doba provozu cca 90 min) a prohlížení zaznamenaných dat na místě měření
- Štíhlé provedení s malou hloubkou. Malá tloušťka přístroje umožňuje jeho snadnější umístění v rozváděči a provádění dlouhodobých měření.
- Integrovaný řemínek na ruku
- Možnost připojení zámku Kensington
- Robustní konstrukce, ergonomický design
- Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
- Vysoký stupeň krytí IP50
- Provozní teplota -10 až 50 °C
- Skladovací teplota -20 až 60 °C
- Rozměry: 28 cm × 19 cm × 6,2 cm (bez snímačů)
- Hmotnost: 2,1 kg
- Záruka na hlavní přístroj: 24 měsíců
Služby nabízené k námi dodaným přístrojům
- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
