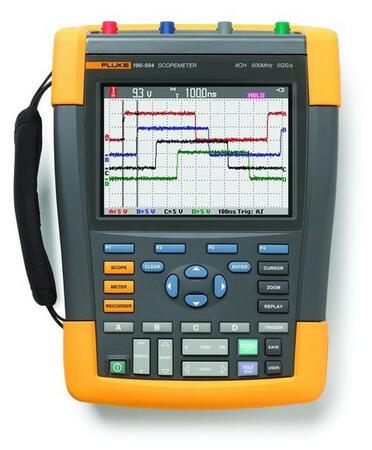

Fluke 190-504 - Digitálny prenosný osciloskop
Štvorkanálový scopemeter Fluke 190-504 so šírkou pásma 500 MHz
Prenosný štvorkanálový batériový osciloskop (scopemeter) s izolovanou architektúrou a šírkou pásma 500 MHz.
Nahradené produktmi
Přenosný čtyřkanálový bateriový osciloskop (scopemetr) s izolovanou architekturou a šířkou pásma 500 MHz s integrovaným multimetrem a záznamníkem. USB a Wifi komunikace.
Voliteľné príslušenstvo k Fluke 190-504 - Digitálny prenosný osciloskop
Kniha na 108 stranách názorně představuje na praktických příkladech možnosti a funkce osciloskopů při diagnostice zařízení.
Při zakoupení osciloskopu obdržíte tuto knihu jako malý dárek ZDARMA.
AC rozsah 10 mA ... 6 A
Priemer otvoru ø15 mm, pripojenie BNC samec, 600V CAT III
Zjistit více
AC rozsah 1 A ... 400 A
Priemer otvoru ø32 mm, pripojenie BNC samec, 600V CAT IV
Zjistit více
AC rozsah 1 A ... 3000 A
Dĺžka prevodníka 61cm, pripojenie BNC samec, , 600V CAT III
Zjistit více
AC rozsah 1 A ... 3000 A
Dĺžka prevodníka 91,5cm, pripojenie BNC samec, , 600V CAT III
Zjistit více
AC rozsah 1 A ... 6000 A
Dĺžka prevodníka 61cm, pripojenie BNC samec, , 600V CAT III
Zjistit více
Popis produktu
- Štyri izolované kanály so šírkou pásma 500 MHz
- Max. reálna vzorkovacia frekvencia 5 GS/s
- Vstupná citlivosť 2 mV/div...100 V/div
- Rozsah časovej základne 10 ns/div...2 min/div
- Indikácia zmeny v el. obvode (glitch) až 8 ns
- Tri režimy záznamov: Scope, Scope Record Roll a TrendPlot
- Štvorkanálový multimeter so zobrazením 999 číslic
- Meranie AC, DC a AC+DC napätí do 1 000 V
- Meranie AC, DC a AC+DC prúdov (podľa prúdových prevodníkov)
- Meranie frekvencie, striedy, výkonov (W, VA, VAr), PF, fáze, teploty
(s teplotným snímačom) - Ďalšie meracie funkcie: Vpeak min, Vpeak max, Vpeak-peak, doba nástupnej hrany, doba zostupnej hrany, PF, šírka pulzu, strieda, dBV, dBm, VPWM AC, VPWM AC+DC
- Špeciálne meracie funkcie: prúd, napätie a výkon za čas určený rozpätím kurzorov (mA*s, V*s, W*s)
- Zobrazenie pomocou LC displeja s vysokou svetlosťou
- Rozlíšenie displeja 320 x 240 pixlov
- Napájanie z Li-ion batérie s výdržou až 7 hodín
- Vysoké krytie a nízka hmotnosť prístroja
- Elektrická bezpečnosť CAT IV/600
- Záruka 3 roky
Technické parametre
Parametry
Typ | Digitální |
---|---|
Zobrazenie | LCD |
Šírka pásma | 500 MHz |
Počet vstupov | 4 |
Izolované vstupy | Ano |
Vzorkovacia rýchlosť | 5 GS/s |
Opakované deje | 5 GS/s |
Vertikálne rozlíšenie | 8 Bit |
Citlivosť vstupu / dílek | 2 mV … 100 V |
Časová základňa / dielik | 0,01 µs … 120 s |
Multimeter | Ano |
Analýza zberníc - BUSHealth | Ne |
Rozhranie NFC | Ne |
Chod na batérie | Ano |
El. bezpečnosť CAT | 4 |
Poznámka | Veľkosť pamäte je 10 000 vzoriek na kanál pre režim osciloskopu a 30 000 vzoriek pre režim ScopeRecord |
