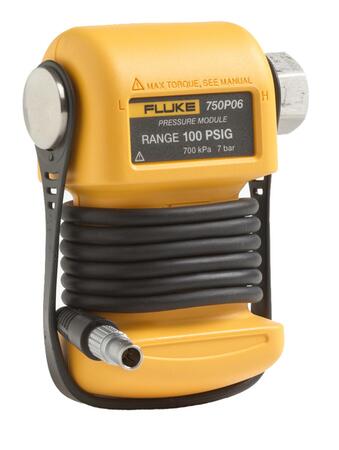

Fluke 750P/750R/750PEX - Tlakové moduly

Rad 50 tlakových modulov pokrýva kalibráciu tlaku od 0 do 1 v H₂0 až po 10 000 psi (2,5 mbar až 690 bar).

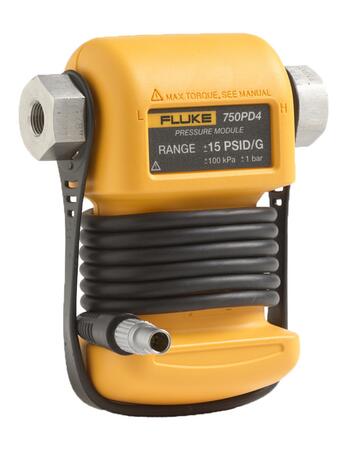

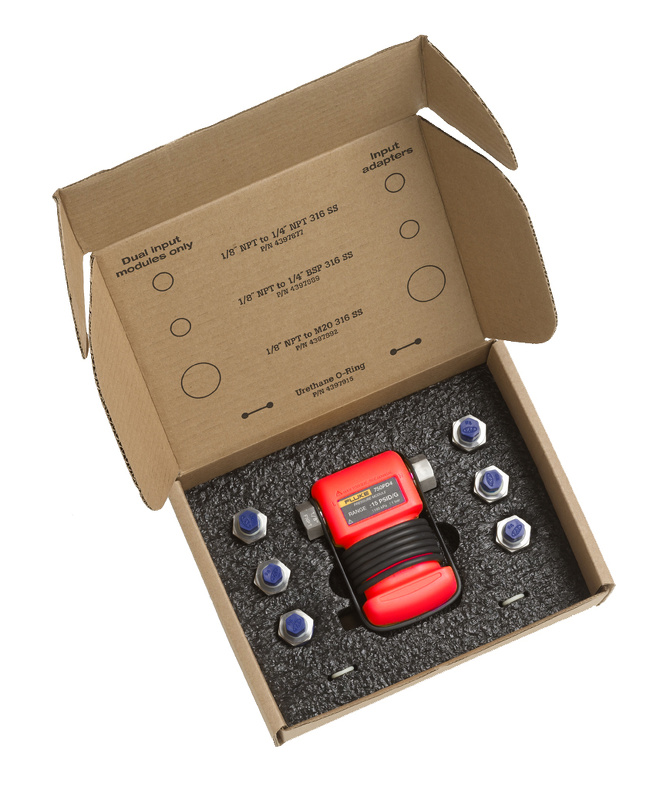

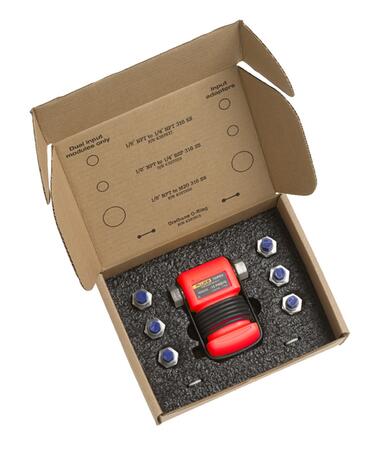

Pretlakové moduly majú jeden vstup a merajú tlak vzhľadom k atmosférickému tlaku. Rozdielové tlakové moduly majú dva vstupy a merajú rozdiel tlaku medzi nimi. Každý modul má jasne vyznačený rozsah tlaku a kompatibilitu médií. Všetky moduly sú dodávané s adaptérmi NPT, BSP (metrické) a M20.

Tlakové moduly Fluke radu 750P sú vysoko presné a ich špecifikácie, ktoré platia v teplotách od 0 °C do 50 °C (od 32 °F do 122 °F), ich odlišujú od ostatných tlakových kalibrátorov. Mnohé z rozsahov majú celkovú neistotu iba 0,04 % celej stupnice a referenčnú neistotu 0,01 % celej stupnice (viď tabuľka špecifikácií).

To je možné vďaka inovatívnemu využitiu matematiky a výkonu mikroprocesorov jednotlivých modulov. Tlakové moduly Fluke obsahujú kremíkové piezorezistorové snímače, ktoré sú tvorené odporovým mostíkom zasadeným v kremíkovej membráne. Tlak aplikovaný na membránu spôsobí zmenu vyváženia mostíka, ktorá je úmerná aplikovanému tlaku. Zmena vyváženia mostíka nie je lineárna a je veľmi závislá na teplote. Pretože sú však tieto vplyvy relatívne stabilné v čase a ku zmenám podmienok dochádza opakovane, sú snímače starostlivo charakterizované.

Počas výroby sú snímače tlakových modulov Fluke zmerané (teplota a tlak) v niekoľkých bodoch. Matematickými metódami sa vypočítajú koeficienty, ktoré sú pre daný tlakový modul jedinečné a tie sa uložia do pamäti modulu.

Každý modul má vlastný mikroprocesor, pomocou ktorého spúšť meracie obvody a digitálne komunikuje s kalibrátorom. Po pripojení ku kalibrátoru sa koeficienty nahrajú z tlakového modulu do kalibrátora. Potom, počas merania tlaku, sa hrubé hodnoty tlaku a teploty zo snímačov digitálne nahrajú do kalibrátora, kde sa z týchto hrubých hodnôt a z koeficientov odvodí a zobrazí odpočet tlaku

Hlavné parametre

• Digitálna komunikácia eliminuje chyby spôsobené nekvalitnými konektormi a elektrickým rušenim.
• Moduly sú zo svojej podstaty teplotne kompenzované v rozsahu od 0 °C do 50 °C (od 32 °F do 122 °F)
• Moduly sú plne zameniteľné, pretože všetky merania prebiehajú v samotnom tlakovom module a sú potom odosielané do kalibrátora v digitalizovanej podobe. Moduly sú kalibrované nezávisle na kalibrátore a je možné ich použiť s ľubovoľnými kalibrátormi radov 740 a 750 alebo s kompatibilnými kalibrátormi radov 720 a 710. Každý modul má vlastné sériové číslo umožňujúce ic nezávislé sledovanie.
• Mnohé z týchto modulov (viď tabuľka) používajú k izolácii snímača membránu z nerezovej ocele. U týchto modulov je možné k vysokotlakovému vstupu modulu pripojiť ľubovoľné médium kompatibilné s nerezovou oceľou.

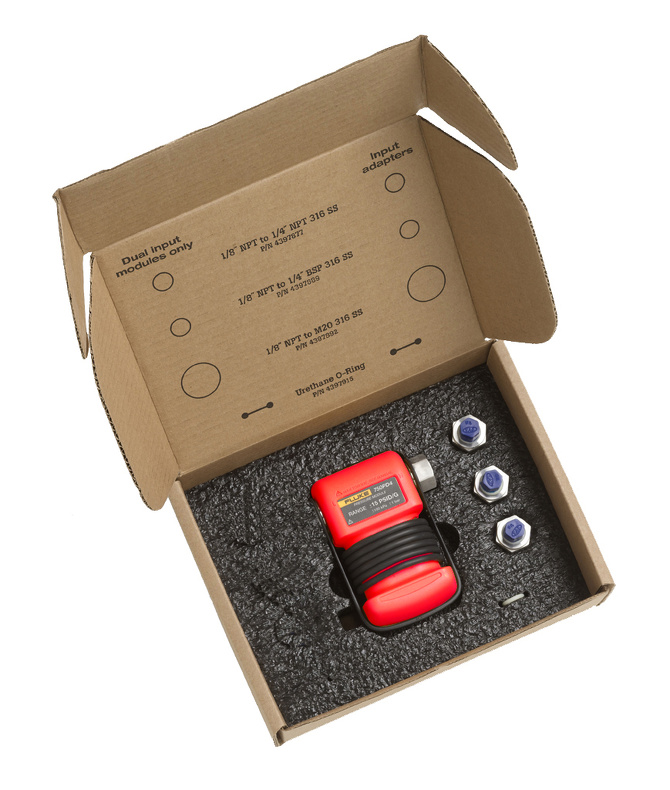

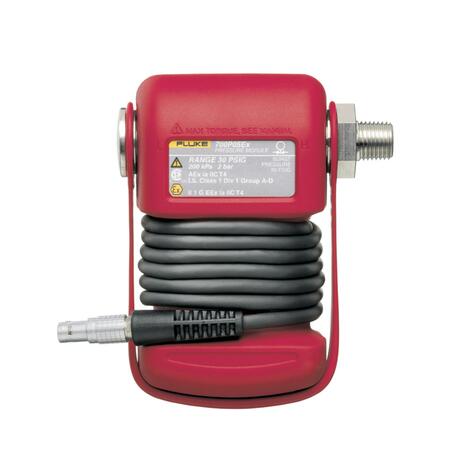

• Vybrané modely i v Ex prevedení (červené ochranné púzdro)
• Štandardný výstup 1/8" NPT

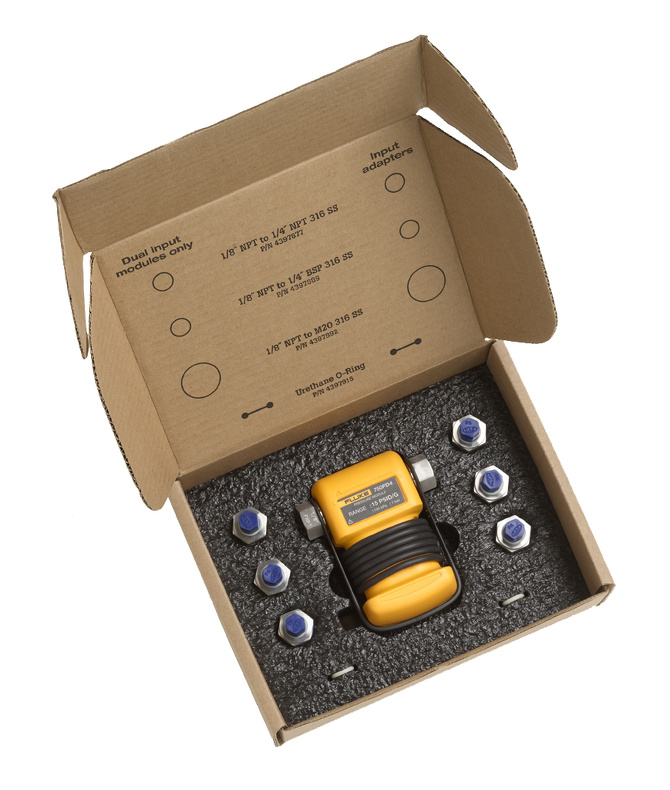

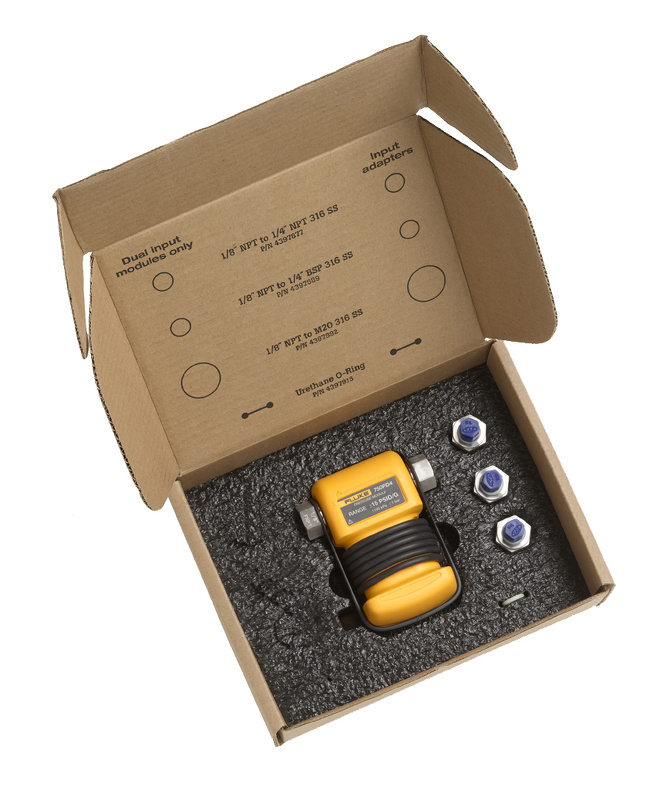

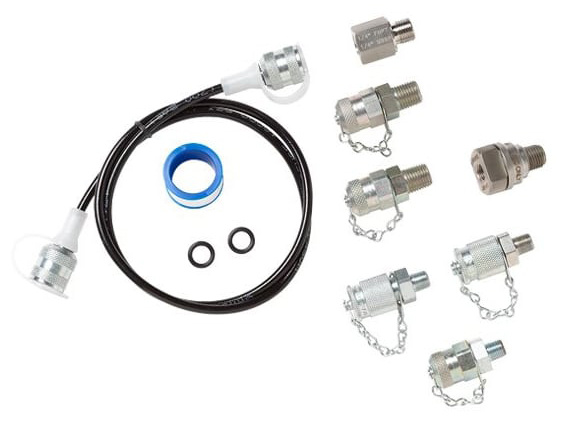

• V dodávke redukcia na BSP/ISO a M20

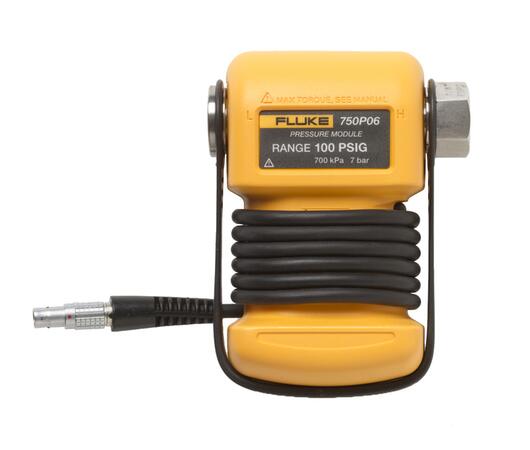

• Kábel dĺžky 1m medzi modulom a kalibrátorom umožňuje pohodlné meranie
• Záruka 3 roky (na hlavný prístroj)

Ponúkané modely
