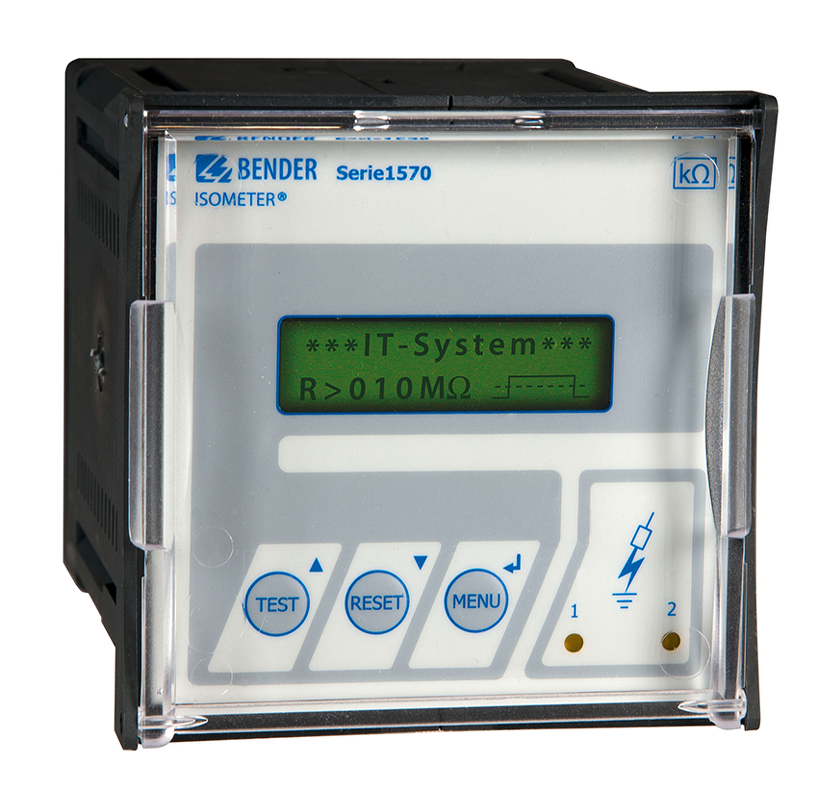

IR1575 - Sledovač izolačného stavu

Strážič izolačného stavu pre striedavé i jednosmerné izolované IT siete

Monitor izolačného stavu pre striedavé i jednosmerné izolované IT siete do 480 V. Môže byť použitý i v systémoch, ktoré obsahujú jednosmerné komponenty.

Cena 1 223 EUR
1 467,60 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (7)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu IR1575 - Sledovač izolačného stavu (7)

IR1575-434 Sledovač izolačného stavu
Sledovač izolačného stavu
IR1575-434
Un 3AC/AC 0...480V, 30...420Hz / DC 0...480V
Us (A0-A1) AC 16...72V, 42...460Hz / DC 10,2...84V
R 2k...1MOhm / 2k...1MOhm
OBJ: B91064003
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 223 EUR/ks
1 467,60 EUR s DPH
Porovnání
+-
Košík
IR1575-435 Sledovač izolačného stavu
Sledovač izolačného stavu
IR1575-435
Un 3AC/AC 0...480V, 30...420Hz / DC 0...480V
Us (A0-A1) AC 88...264V, 42...460Hz / DC 77...286V
Us (A0-A2) AC 340...460V, 47...63Hz
R 2k...1MOhm / 2k...1MOhm
OBJ: B91064000
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 223 EUR/ks
1 467,60 EUR s DPH
Porovnání
+-
Košík
IR1575W-435 Sledovač izolačného stavu
Sledovač izolačného stavu
IR1575W-435
Un 3AC/AC 0...480V, 30...420Hz / DC 0...480V
Us (A0-A1) AC 88...264V, 42...460Hz / DC 77...286V
Us (A0-A2) AC 340...460V, 47...63Hz
R 2k...1MOhm / 2k...1MOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
OBJ: B91064000W
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
IR1575 - Monitor izoalačného stavu
Sledovač izolačného stavu
IR1575PG1-434
Un 3AC/AC 20...480V, 30...460Hz / DC 20...480V
Us (A0-A1) AC 16...72V / DC 10,2...84V
R 2k...1MOhm / 2k...1MOhm
OBJ: B91064004
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
IR1575 - Monitor izoalačného stavu
Sledovač izolačného stavu
IR1575PG1-435
Un 3AC/AC 20...480V, 30...460Hz / DC 20...480V
Us (A0-A1) AC 88...264V, 42...460Hz / DC 77...286V
Us (A0-A2) AC 340...460V, 47...63Hz
R 2k...1MOhm / 2k...1MOhm
OBJ: B91064002
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
IR1575 - Monitor izoalačného stavu
Sledovač izolačného stavu
IR1575PG1W-434
Un 3AC/AC 20...480V, 30...460Hz / DC 20...480V
Us (A0-A1) AC 16...72V / DC 10,2...84V
R 2k...1MOhm / 2k...1MOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
OBJ: B91064004W
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
IR1575 - Monitor izoalačného stavu
Sledovač izolačného stavu
IR1575PG1W-435
Un 3AC/AC 20...480V, 30...460Hz / DC 20...480V
Us (A0-A1) AC 88...264V, 42...460Hz / DC 77...286V
Us (A0-A2) AC 340...460V, 47...63Hz
R 2k...1MOhm / 2k...1MOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
OBJ: B91064002W
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Napäťový rozsah 0...480 V
  • Dve samostatne nastaviteľné hodnoty reakcie 2 kΩ...1 MΩ
  • Merací princíp: metóda AMP
  • Automatická adaptácia na zvodovú kapacitu monitorovanej siete
  • Monitorovanie stavu pripojenia siete a zemných vodičov
  • LED indikácia ALARM 1 a ALARM 2
  • Interné a externé tlačítko TEST/RESET
  • Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
  • Nastaviteľný režim N/O alebo N/C
  • Nastaviteľná pamäť poruchových stavov
  • Trvalé monitorovanie funkčnosti prístroja so signalizáciou ALARM
  • Podsvietený textový LC displej
  • Odpojiteľné pripojovacie svorky
  • Puzdro na montáž do panelu 96×96 mm

Rozšírené informácie

Strážič izolačného stavu ISOMETER® IR1575 je určený na monitorovanie izolačného odporu izolovaných AC, DC, 3(N)AC sietí v rozpätí 0...480V.

Vďaka meracej metóde AMP môže byť strážič použitý aj v sieťach, ktoré obsahujú DC komponenty. Pre optimalizáciu doby merania je IR1575 schopná okamžite sa prispôsobiť aktuálnej zvodovej kapacite monitorovanej siete. Oddelené napájacie napätie umožňuje, aby IR1575 monitoroval izolačný odpor i v sieti, ktorá nie je pod napätím.

Frekvenčný rozsah IR1575 je obmedzený na DC, 30...420 Hz. Pokiaľ monitorovaná sieť obsahuje pohony s premennými otáčkami, odporúča výrobca použiť strážiče izolačného stavu typu IRDH275 alebo IRDH375.

Aplikácie

  • AC alebo AC/DC hlavné rozvody
  • AC/DC hlavné rozvody priamo prepojené s jednosmernými komponentmi
  • Systémy UPS, batériové systémy
  • Vyhrievanie s fázovým riadením
  • Systémy a siete so spínanými zdrojmi

Funkcia

Ak hodnota izolačného odporu medzi vodičmi siete a zemou (ochranným vodičom) klesne pod hodnotu reakcie, aktivuje sa ALARM relé a rozsvieti sa LED dióda ALARM.

Dve samostatne nastaviteľné hodnoty reakcie relé umožňujú rozlíšiť medzi funkciou pred-ALARM a ALARM. Nameraná hodnota je zobrazená na LC displeji. Poruchové stavy môžu byť ukladané do pamäte poruchových stavov, ktorá môže byť vynulovaná pomocou tlačítka RESET. Naopak pomocou tlačítka TEST možno kontrolovať funkčnosť zariadenia prepojenie vodičov monitorovanej siete so zemou. Porucha indikovaná v priebehu testu je signalizovaná pomocou relé K2.

Parametre prístroja možno nastaviť pomocou ovládacích prvkov a LC displeja na čelnom paneli.

Normy

ISOMETER® IR1575 vyhovuje požiadavkám noriem:

  • ČSN EN 61557-8
  • STN EN 61557-8
  • DIN EN 61557-8
  • EN 61557-8
  • IEC 61557-8
  • EN 61326
  • DIN EN 60664-1
  • DIN EN 60664-3
  • ASTM F 1669M-96
  • ASTM F 1207M-96



Technické parametre

Parametry

Aplikácieprůmysl
Rozsah pracovných teplôt-10 °C … 55 °C
Riadiace obvodybe Ne
Pomocné obvodybe Ne
Hlavné obvodyano Ano
Monitorovaná sieť 3(N)ACano Ano
Monitorovaná sieť ACano Ano
Monitorovaná sieť AC/DCano Ano
Monitorovaná sieť DCano Ano
Menovité napätie Un AC0 V … 400 V
Menovité napätie Un DC0 V … 400 V
Menovité napätie Un 3(N)AC0 V … 400 V
Tolerancia napätia Un+20%
Rozptylová kapacita siete Ce µF0 F … 0,06 mF
Hodnota reakcie Ran kΩ2 kΩ … 1 MΩ
Prepojené sieteNIE
Generátor pulzov pre vyhľadávanie poruchy izoláciebe Ne
Montáž na DIN lištube Ne
Montáž pomocou skrutiekano Ano
Montáž do panelu/na stenuNIE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUbe Ne
BCOMbe Ne
BSbe Ne
BMSbe Ne
isoDatabe Ne
CANbe Ne


Izolácia podľa IEC 60664-1 / IEC 60664-3
Menovité izolačné napätie AC 500 V
menovité rázové skúšobné napätie 4 kV
Parametre napájania
Menovité napájacie napätie Us viď údaje pre objednanie
Menovitá frekvencia napájacieho napätia fn viď údaje pre objednanie
Vlastná spotreba ≤ 5 VA
Parametre monitorovanej IT siete
Menovité napätie siete Un AC, 3(N)AC, DC 0...480 V
Menovitá frekvencia fn DC, 30...460 Hz
Hodnoty reakcie
Menovitá hodnota reakcie Ran1 (ALARM 1) 2 kΩ...1 MΩ
Menovitá hodnota reakcie Ran2 (ALARM 2) 2 kΩ...1 MΩ
Prednastavenie Ran1 (ALARM 1) = 40 kΩ
Ran2 (ALARM 2) = 10 kΩ
Presnosť (2...10 kΩ) / (10 kΩ...1 MΩ) +2 kΩ / 0...+20 %
Hysterézia (2...10 kΩ) / (10 kΩ...1 MΩ) +2 kΩ / 25 %
Špecifické časy
Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF ≤ 5 s
Merací obvod
Merací princíp AMP
Rozsah merania 1 kΩ...5 MΩ
Meracie napätie Um ± 20 V
Merací prúd Im (pri RF=0 Ω) ≤ 170 µA
Interný DC odpor Ri ≥ 119 kΩ
Interná impedancia Zi pri 50 Hz ≥ 114 kΩ
Prípustné jednosmerné externé napätie Ufg ≤ DC 680 V
Zvodová kapacita siete Ce ≤ 60 µF
Zobrazenie, pamäť
Zobrazenie podsvietený LC displej, 2×16 znakov, 4 mm
Rozsah zobrazenia 1 kΩ...5 MΩ
Heslo Off / 0...999 (od výrobcu nastavené Off)
Pamäť poruchy / ALARM relé On / Off (od výrobcu nastavené Off)
Vstupy/výstupy
Tlačítko TEST / RESET interné / externé
Spínacie obvody
Spínacie prvky 2 × relé s 1 prepínacím kontaktom
Pracovný režim N/C alebo N/O (od výrobcu nastavené N/O)
Minimálna záťaž kontaktu 2 mA pri 24 V DC (50 mW)
Všeobecné údaje
Typ pripojenia vodičov šraubové svorky
Pracovná teplota okolia / verzia "W" -10...+55 °C / -25...+70 °C
Skladovacia teplota / verzia "W" -40...+70 °C / -40...+85 °C
Pracovný režim nepretržitá prevádzka
Montáž v akejkoľvek pozícii
Stupeň krytia, vnútorné súčasti
(DIN EN 60529)
IP 30
Stupeň krytia, svorky
(DIN EN 60529)
IP 20
Materiál puzdra polykarbonát
Samozhášavosť UL94V-2
Rýchla montáž na DIN lištu Ne Ne
Uchytenie pomocou šraub Ne Ne
Hmotnosť cca. 400 g
Puzdro XM157X

Rozmery puzdra XM157x

Rozmery puzdra XM157x

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - IR1575
(DWG, 87 kB)
Zobrazit ikonaDownload ikona
