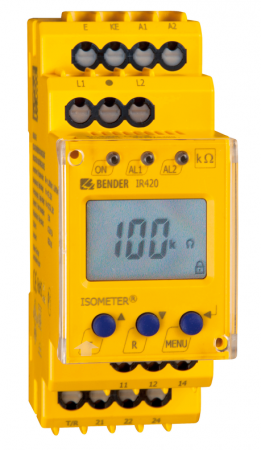

IR420-D4 - Sledovač izolačného stavu
Strážič izolačného stavu pre striedavé izolované IT siete
Slúži k monitorovaniu izolačného odporu v jednoduchých jednofázových striedavých IT sieťach do 300 V.
Dopyt na produktPorovnať
Varianty k produktu IR420-D4 - Sledovač izolačného stavu (8)
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
Us AC/DC 70...300V, 42...460Hz
R 1k...200kOhm / 1k...200kOhm
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
verze B7... s pružinovými svorkami
Us AC/DC 70...300V, 42...460Hz
R 1k...200kOhm / 1k...200kOhm
verze B7... s pružinovými svorkami
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
Us AC/DC 70...300V, 42...460Hz
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
verze B7... s pružinovými svorkami
Us AC/DC 70...300V, 42...460Hz
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
verze B7... s pružinovými svorkami
Voliteľné príslušenstvo k IR420-D4 - Sledovač izolačného stavu
Popis produktu
- Napäťový rozsah 0...300 V
- Dve samostatne nastaviteľné hodnoty reakcie
- Funkcia prednastavenia (prednastavenie základných parametrov od výrobcu)
- Monitorovanie stavu pripojenia siete a vodičov uzemnenia
- LED indikácia POWER ON a ALARM (AL1/AL2)
- Interné a externé tlačítko TEST/RESET
- Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
- Nastaviteľný režim N/O alebo N/C
- Nastaviteľná pamäť poruchových stavov
- Trvalé automonitorovanie funkčnosti prístroja so signalizáciou ALARM
- Multifunkčný LC displej
- Nastaviteľné oneskorenie reakcie
- Puzdro 2-modulárne (šírka 36 mm)
Rozšírené informácie
Prístroj IR420 ISOMETER® je určený k monitorovaniu izolačných odporov izolovaných jednofázových AC IT sietí 0...300 V. Ak monitorovaná AC sieť obsahuje jednosmerné zložky, ako napr. spínaný zdroj napätia alebo solenoidové ventily, môže mať táto skutočnosť vplyv na pracovnú a zobrazovanú charakteristiku. Hodnota reakcie sa vzťahuje výhradne na AC siete. Oddelené napájacie napätie umožňuje monitorovať sieť, ktorá nie je pod napätím.
Aplikácie
- AC priemyselné regulačné obvody, elektrické obvody v strojárenství, elektrárňach, výťahoch a v automatizovaných prevádzkach
- AC regulačné a pomocné obvody podľa DIN EN 60204-1:1998-11 (Elektrické části strojních zařízení). IEC 60204-1:1997, EN 60204-1:1997
- AC pomocné obvody podľa DIN VDE 0100-725:1991-11
- Malé AC IT siete, (napr. elektrické obvody osvetľovacích systémov)
Funkcie
Na LC displeji je zobrazovaný aktuálny meraný izolačný odpor, čo umožňuje jednoduché sledovanie zmien v monitorovanej sieti, ako napr. pripojenie dielčieho obvodu siete atp. Ak meraná veličina klesne pod hodnotu reakcie, je aktivované oneskorenie ton. Po skončení doby oneskorenia ton vybrané ALARM relé K1 / K2 zopne a ALARM LED AL1 / AL2 sa rozsvieti. Akonáhle izolačný odpor opäť vzrastie nad spínanú úroveň relé (tj. hodnotu reakcie + hysterézie), relé sa prepnú do východzieho stavu. Ak však bola predtým aktivovaná pamäť poruchových stavov, zostávajú ALARM relé v stave ALARM až do tej doby, dokým nestlačíme tlačítko RESET alebo dokým nie je odpojené napájacie napätie. Tlačítko TEST sa používa pre kontrolu funkcie prístroja. Parametre prístroja je možné nastaviť pomocou funkčných tlačítok na čelnom panele a displeji.
Pripojenie prístroja
Pripojenie prístroja k monitorovanej sieti (svorky L1 / L2) a k zemniacemu vodiču PE (svorky E / KE) je jednak kontrolované automaticky každých 24 hodín a jednak pri každom stlačení tlačítka TEST, ak je k prístroji pripojené napájacie napätie. V prípade prerušenia pripojovacích vodičov, ALARM relé K1 / K2 zopnú a LED diódy ON / AL 1 / AL 2 začnú blikať a na displeji sa objaví výstražné hlásenie:
- "E.01" Porucha pripojenia prístroja k PE vodiči
- "E.02" Porucha pripojenia monitorovanej siete
- "E.03...E.xx" Interná porucha prístroja (kontaktujte dodávateľa)
Po odstranení poruchy sa ALARM relé vráti do pôvodného stavu a to buď automaticky alebo stlačením tlačítka RESET.
Funkcia prednastavenia
Ak je prístroj prvykrát zapnutý a dôjde k meraniu napätia, je hodnota reakcie prednastavená automaticky.
Princíp merania
ISOMETER® IR420 pracuje na meracom princípu superpozície jednosmerného napätia.
Normy
ISOMETER® IR420 odpovedajú požiadavkám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
Rozmery púzdra XM420
Technické parametre
Parametry
| Aplikácie | priemisel |
|---|---|
| Rozsah pracovných teplôt | -25 °C … 55 °C |
| Riadiace obvody |  Áno |
| Pomocné obvody | Áno |
| Hlavné obvody |  Nie |
| Monitorovaná sieť 3(N)AC | Nie |
| Monitorovaná sieť AC | Áno |
| Monitorovaná sieť AC/DC | Nie |
| Monitorovaná sieť DC | Nie |
| Menovité napätie Un AC | 0 V … 250 V |
| Tolerancia napätia Un | +20% |
| Rozptylová kapacita siete Ce µF | 0 F … 0,02 mF |
| Hodnota reakcie Ran kΩ | 1 kΩ … 200 kΩ |
| Prepojené siete | NIE |
| Generátor pulzov pre vyhľadávanie poruchy izolácie | Nie |
| Montáž na DIN lištu | Áno |
| Montáž pomocou skrutiek | Áno |
| Montáž do panelu/na stenu | NIE |
| Webový server | Nie |
| Modbus TCP | Nie |
| Modbus RTU | Nie |
| BCOM | Nie |
| BS | Nie |
| BMS | Nie |
| isoData | Nie |
| CAN | Nie |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité pulzné skúšobné napätie | 4 kV |
| Ochranné oddelenie (zvýšená izolácia) medzi | (A1, A2) - (L1, L2, E, KE, T/R) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podľa IEC61010-1 | 2,2 kV |
| Parametre napájania | |
| Menovité napájecie napätie US | viď údaje pre objednávku |
|---|---|
| Menovitý kmitočet napájacieho napätia fS | viď údaje pre objednávku |
| Vlastná spotreba max. | ≤ 4 VA |
| Parametre monitorovanej IT siete | |
| Menovité napätie siete Un | AC 0...300 V |
|---|---|
| Menovitý kmitočet fn | 42...460 Hz |
| Hodnoty reakcie | |
| Menovitá hodnota reakcie Ran1 (ALARM 1) | 1...200 kΩ |
|---|---|
| Menovitá hodnota reakcie Ran2 (ALARM 2) | 1...200 kΩ |
| Prednastavenie: Un ≤ 72 V: Un > 72 V: |
Ran1 (ALARM 1) = 20 kΩ, Ran2 (ALARM 2) = 10 kΩ Ran1 (ALARM 1) = 46 kΩ, Ran2 (ALARM 2) = 23 kΩ |
| Presnosť (1...5 kΩ) / (5...200 kΩ) | ±0,5 kΩ / ±15 % |
| Hysterézia (1...5 kΩ) / (5...200 kΩ) | +1 kΩ / +25 % |
| Špecifické časy | |
| Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF | ≤ 1 s |
|---|---|
| Oneskorenie spustenia t | 0...10 s (od výrobcu nastavené 0 s) |
| Oneskorenie reakcie ton | 0...99 s (od výrobcu nastavené 0 s) |
| Merací obvod | |
| Merací princíp | DC |
|---|---|
| Merací rozsah | 1 kΩ...1 MΩ |
| Meracie napätie Um | ±12 V |
| Merací prúd Im (pri RF=0 Ω) | ≤ 200 µA |
| Interný DC odpor Ri | ≥ 62 kΩ |
| Interná impedancia Zi pri 50 Hz | ≥ 60 kΩ |
| Prípustné externé jednosmerné napätie Ufg | ≤ DC 300 V |
| Zvodová kapacita siete Ce | ≤ 20 µF |
| Zobrazenie, pamäť | |
| Zobrazenie | multifunkčný LC displej, nepodsvetlený |
|---|---|
| Rozsah zobrazenia | 1 kΩ...1 MΩ |
| Heslo | Off / 0...999 (od výrobcu nastavené Off) |
| Pamäť chýb, ALARM relé | On / Off (od výrobcu nastavené Off) |
| Vstupy/výstupy | |
| Tlačítko TEST / RESET | interné/externé |
|---|---|
| Spínacie obvody | |
| Spínacie prvky | 2 × relé s 1 prepínacím kontaktom |
|---|---|
| Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) |
| Minimálna záťaž kontaktu | 1 mA pri AC/DC 10 V |
| Všeobecne dáta | |
| Typ pripojenia vodičov | skrutkové alebo pružinové svorky |
|---|---|
| Pracovná teplota okolia | -25...55 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň ochrany, vnútorné súčasti (DIN EN 60529) |
IP 30 |
| Stupeň ochrany, svorky (DIN EN 60529) |
IP 20 |
| Materiál púzdra | polykarbonát |
| Klasifikácia horľavosti | UL94 V-0 |
| Rýchla montáž na DIN lištu | podľa IEC 60715 |
| Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou |
| Hmotnosť | ≤ 150 g |
| Púzdro | XM420 |
