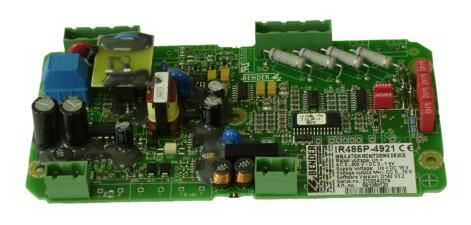

IR486P - Sledovač izolačného stavu pre špeciálne aplikácie
Strážič izolačných stavov v striedavých a jednosmerných IT sieťach
Dopyt na produktPorovnať
Nahradené produktmi
Sledovač izolačného stavu pre IT siete AC, 3(N)AC a DC 0…1000 V s meraním podpätia a prepätia. Pripojenie k monitorovanej sieti pomocou väzobného člena AGH422. Prevedenie s rozhraním RS485 alebo s galvanicky oddeleným analogovým výstupom.
Monitoruje izolačný odpor v kombinovaných IT sieťach do 1000 V.
Vysoká otrasuvzdronosť a pracovný
rozsah teplôt −40...105 °C.
Popis produktu
- Napäťový rozsah AC do 800 V, DC do 1000 V
- Monitorovanie pripojenia k monitorovanej sieti
- LED indikácia POWER ON
- Hodnota reakcie 50 kΩ
- Výstupné relé s prepínacím kontaktom N/O
Rozšírené informácie
ISOMETER® IR486P monitoruje izolačný odpor v striedavých IT sieťach do 800 V alebo DC sieťach do 1000 V. Porucha izolácie v DC obvodoch, ktoré sú prepojené s AC obvodmi môže byť nameraná iba v prípade, že usmerňovačmi preteká zaťažovací prúd väčší ako 5...10 mA. Preto sú taktiež tieto prístroje vhodné pre montáž do obvodov usmerňovačov a striedačov.
Aplikácie
- Elektrické dopravné prostriedky
- Napájacie systémy UPS
- Dobíjacie stanice
Merací princíp
Prístroj využíva merací princíp AMP, patentovaný princíp merania firmy BENDER.
Normy
ISOMETER® IR486P odpovedá normám:
- ČSN EN 61557-8
- STN EN 61557-8
- EN IEC 61557-8
- EN 61557-8
- IEC 61557-8
- ASTM F1669M-96
Technické parametre
Parametry
| Aplikácie | automobily a elektromobily priemisel železnice |
|---|---|
| Rozsah pracovných teplôt | 55 °C 56 °C 60 °C |
| Izolácia podľa IEC 60664-1 | |
| Menovité izolačné napätie | AC 1000 V |
|---|---|
| Menovité pulzní skúšobné napätie | 8 kV |
| Parametre napájania | |
| Menovité napájacie napätie Us | DC 12...84 V |
|---|---|
| Vlastná spotreba | ≤ 3 VA |
| Parametre monitorovanej IT siete | |
| Menovité napätie siete Un | AC 50...400 Hz, 0...800 V DC 0...1000 V |
|---|---|
| Hodnoty reakcie | |
| Menovitá hodnota reakcie Ran | 50 kΩ |
|---|---|
| Meracie obvody | |
| Meracie napätie Um | ±30 V |
|---|---|
| Vnútorný odpor Ri | 200 kΩ |
| Spínacie obvody | |
| Spínacie prvky | 1 relé s 1 prepínacím kontaktom |
|---|---|
| Pracovný režim | N/O |
| Mechanická odolnosť | |
| Odolnosť proti rázu podľa IEC 60255-5 | 15 g / 11 ms |
|---|---|
| Konštantný ráz podľa IEC 6068-2-29 | 40 g / 6 ms |
| Odolnosť proti vibráciám podľa IEC 6068-2-6 | 10...150 Hz / 0,15 mm - 2g |
| Všeobecné dáta | |
| Typ pripojenia vodičov | plug-in svorkovnica typ Phönix 7,62 mm |
|---|---|
| Prevádzková teplota | -25...+70 °C |
| Skladovacia teplota | -40...+70 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek polohe |
| Stupeň krytia (DIN EN 60529) | IP00 |
| Rýchla montáž na DIN lištu |  Nie |
| Uchytenie pomocou skrutiek |  Áno |
| Hmotnosť | cca. 130 g |
| Rozmery | 84×157×47 (vrátane plug-in svorkovnice) |
