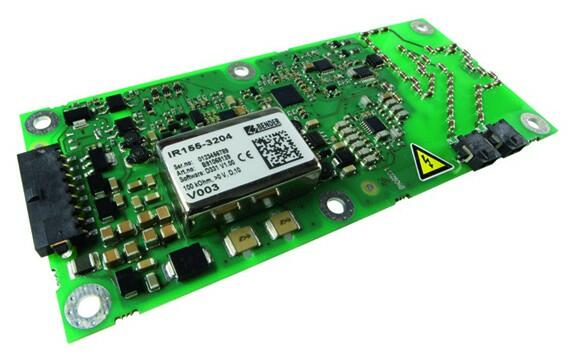

IR155 - Sledovač izolačného stavu pre elektromobily

Sledovač izolačného stavu v kombinovaných IT sieťach

Monitoruje izolačný odpor v kombinovaných IT sieťach do 1000 V.
Vysoká otrasuvzdronosť a pracovný
rozsah teplôt −40...105 °C.

Dostupnosť: Na požiadanie
Zvoľte variantu (4)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu IR155 - Sledovač izolačného stavu pre elektromobily (4)

IR155-3203 Sledovač izolačného stavu
Sledovač izolačného stavu
IR155-3203
Ran: 100kOhm
Monitorování podpětí: 300V
Fave: 10
Výstup: MLS
OBJ: B91068138V4
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
IR155-3204 Sledovač izolačného stavu
Sledovač izolačného stavu
IR155-3204
Ran: 100kOhm
Monitorování podpětí: neaktivní, off
Fave: 10
Výstup: MHS
OBJ: B91068139V4
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
IR155-3203 Sledovač izolačného stavu
Sledovač izolačného stavu
IR155-3203
Uživatelsky definovatelné parametry:
Ran: 100k...1MOhm
Monitorování podpětí: 0V...500V
Fave: 1...10
Výstup: MLS
OBJ: B91068138CV4
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
IR155-3204 Sledovač izolačného stavu
Sledovač izolačného stavu
IR155-3204
Uživatelsky definovatelné parametry:
Ran: 100k...1MOhm
Monitorování podpětí: 0V...500V
Fave: 1...10
Výstup: MHS
OBJ: B91068139CV4
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k IR155 - Sledovač izolačného stavu pre elektromobily

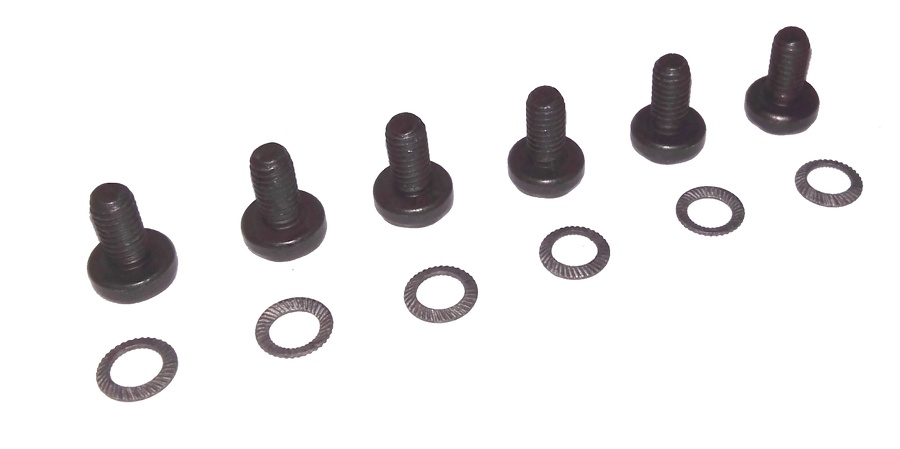

Príslušenstvo - Sada pre upevnenie IR155-xxxx
Sada pre upevnenie IR155-xxxx
IR155-xxxx
Sada pro upevnění IR155 a iso175.
OBJ: B91068500
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

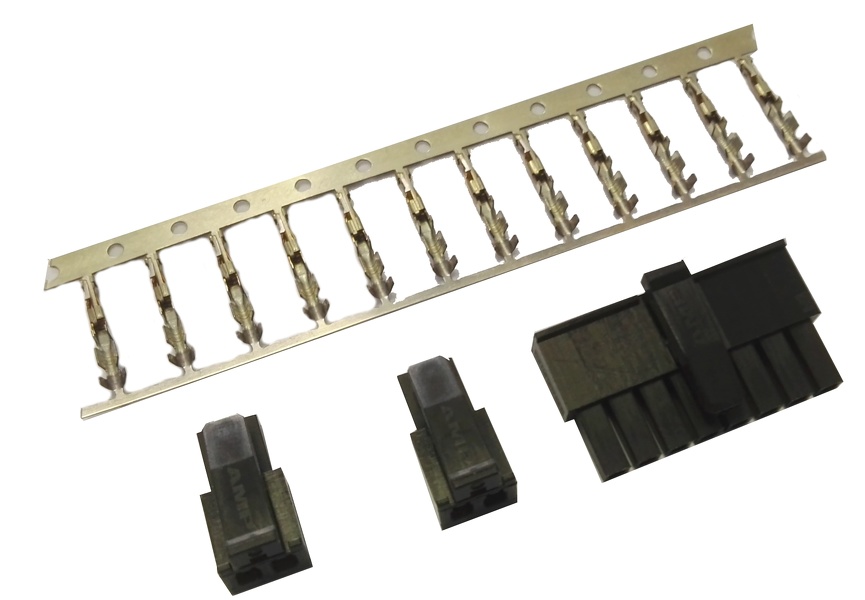

Príslušenstvo - Sada konektorov pre IR155-xxxx
Sada konektorov pre IR155-xxxx
IR155-32xx
Sada konektorů TYCO pro IR155/iso175
OBJ: B91068501
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Prístroje je možné upraviť podľa špecifických požiadaviek zákazníka
  • Napäťový rozsah monitorovanej IT siete Un DC 0...1000 V DC
  • Napájacie napätie Us 10...36 V DC
  • Monitorovanie pripojenia ochranných vodičov IT siete
  • Monitorovanie podpätia 0...500 V (prahová hodnota voliteľná)
  • Hodnota reakcie 0,1...1 MΩ (prahová hodnota voliteľná)
  • Faktor priemerovania Fave 1...10 (prahová hodnota voliteľná)
  • Dve meracie metódy SST a DCP
  • SST (< 2s) metóda pre rýchle vyhodnotenie izolačného stavu pri štarte zariadenia
  • DCP metóda trvale monitoruje izolačný stav v priebehu prevádzky zariadenia
  • Elektricky izolovaný PWM výstup MHS (iba IR155-3204) a MLS (iba IR155-3203) s výstupnou hodnotou izolácie v kΩ a stavom zariadenia resp. monitorovanej siete (viď technické dáta)
  • Stavový výstup OKHS signalizuje bezporuchový a poruchový stav zariadenia a monitorovanej siete - vysoká a nízka úroveň (viď technické dáta)
  • Signalizácia vlastnej poruchy zariadenia
  • Povrchová úprava pre ochranu pred vonkajšími vplyvmi (SL1301ECO-FLZ)

Technické parametre

Parametry

Aplikácieautomobily a elektromobily
obnovitelné zdroje
Rozsah pracovných teplôt-40 °C … 105 °C
Riadiace obvodybe Ne
Pomocné obvodybe Ne
Hlavné obvodyano Ano
Monitorovaná sieť 3(N)ACbe Ne
Monitorovaná sieť ACano Ano
Monitorovaná sieť AC/DCbe Ne
Monitorovaná sieť DCano Ano
Menovité napätie Un AC0 V … 660 V
Menovité napätie Un DC0 V … 1 kV
Tolerancia napätia Un0%
Rozptylová kapacita siete Ce µF0 F … 1 µF
Hodnota reakcie Ran kΩ100 kΩ … 10 MΩ
Prepojené sieteNIE
Generátor pulzov pre vyhľadávanie poruchy izoláciebe Ne
Montáž na DIN lištube Ne
Montáž pomocou skrutiekano Ano
Montáž do panelu/na stenuNIE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUbe Ne
BCOMbe Ne
BSbe Ne
BMSbe Ne
isoDatabe Ne
CANbe Ne
